| Hoog licht: | Onderdompeling Goud Circuit RF PCB Board,Hoogfrequente PCB-platen 60mil,De Kringsraad van hoge Frequentiepcb |
||
|---|---|---|---|

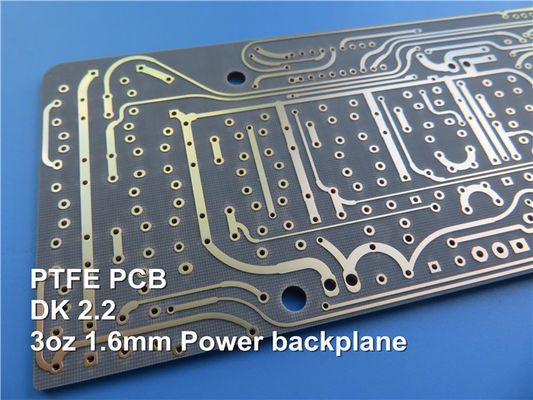

We presenteren onze nieuw verscheepte RF PCB, speciaal ontworpen voor hoogfrequente toepassingen en gebouwd met behulp van het geavanceerde F4BM220 materiaal.Deze geavanceerde printplaat bestaat uit polytetrafluorethyleenharsMet zijn uitzonderlijke elektrische prestaties, is het een zeer geschikt materiaal voor de productie van een groot aantal producten.de F4BM220 RF PCB biedt een breder bereik van dielectrische constanteHet is een uitstekende vervanging voor vergelijkbare buitenlandse producten.
De F4BM220 RF-PCB is vervaardigd met voorwaarts draaiende ED-koperfolie voor bekleding en is speciaal ontworpen voor toepassingen waarvoor geen PIM-indicatoren (Passive Intermodulation) nodig zijn.het garanderen van optimale prestaties voor RF-systemen.
De laminaten van de serie F4BM220 gebruiken een precieze aanpassing van de dielectrische constante door de verhouding tussen polytetrafluoroethyleen en glasvezelstof te wijzigen.Deze techniek zorgt niet alleen voor een laag verlies, maar verbetert ook de dimensionale stabiliteit van het materiaalNaarmate de dielektrische constante toeneemt, neemt ook het aandeel glasvezel toe, wat resulteert in een verbeterde dimensionale stabiliteit, een lagere koëfficiënt van thermische uitbreiding,betere temperatuurfluctuatieprestaties, en verhoogd dielektrisch verlies.
Gegevensblad van PTFE
| Naam | Testvoorwaarde | Eenheid | Waarde | |||
| Dichtheid | Normale toestand | g/cm3 | 2.1 ¢2.35 | |||
| Vochtopname | Dompel 24 uur in gedestilleerd water bij 20 ± 2 °C | % | ≤ 0.02 | |||
| Werktemperatuur | Hoog-laagtemperatuurkamer | °C | -50°C+260°C | |||
| Warmtegeleidbaarheid | W/m/k | 0.8 | ||||
| CTE (typisch) | 0 ̊ 100°C (εr:2.1~2.3) | ppm/°C | 25 ((x) | |||
| 34 ((y) | ||||||
| 252 ((z) | ||||||
| CTE (typisch) | 0 ̊ 100°C (εr:2.3 tot en met 2.9) | ppm/°C | 14 (x) | |||
| 21 ((y) | ||||||
| 173 ((z) | ||||||
| CTE (typisch) | 0 ̊ 100°C (εr:2.9 tot en met 3.5) | ppm/°C | 12 (x) | |||
| 15 (y) | ||||||
| 95 ((z) | ||||||
| Krimpfactor | 2 uur in kokend water | % | 0.0002 | |||
| Oppervlakteweerstand | 500 V gelijkstroom | Normale toestand | M·Ω | ≥ 1 × 104 | ||
| Constante luchtvochtigheid en temperatuur | ≥ 1 × 103 | |||||
| Volumeweerstand | Normale toestand | MΩ.cm | ≥ 1 × 106 | |||
| Constante luchtvochtigheid en temperatuur | ≥ 1 × 105 | |||||
| Pinweerstand | 500 V gelijkstroom | Normale toestand | MΩ | ≥ 1 × 105 | ||
| Constante luchtvochtigheid en temperatuur | ≥ 1 × 103 | |||||
| Dielectrische sterkte van het oppervlak | Normale toestand | d=1mm(Kv/mm) | ≥ 12 | |||
| Constante luchtvochtigheid en temperatuur | ≥ 11 | |||||
| Dielectrische constante | 10 GHz | Eer | 2.20,2.55,2.65,3.0,3.5 (± 2%) | |||
| Dissipatiefactor | 10 GHz | Tgδ | 2.2 | ≤ 7 × 10- 4 | ||
| 2.55 ~ 2.65 | ≤ 1 × 10-3 | |||||
| 3.0~3.5 | ≤ 1,5 × 10-3 | |||||
Belangrijkste kenmerken:
- dielectrische constante van 2,2 met een strakke tolerantie van 0,04 bij 10 GHz/23°C.
- Ultra-lage verlies tangent van 0,001 bij 10 GHz.
- Temperatuurcoëfficiënt van dielectrische constante (TCDk) van -142 ppm/°C.
- Vochtopname van 0,08%.
- coëfficiënt van thermische uitbreiding (CTE) in de X-as van 25 ppm/°C, Y-as van 34 ppm/°C en Z-as van 240 ppm/°C.
Belangrijkste voordelen:
- Een superieure signaalintegrity door de lage verlies tangent.
- Diversificeerbare grootteopties en kostenbesparing.
- Uitstekende weerstand tegen bestraling en lage uitlaatgassen.
- Klaar voor commercialisering, massaproductie, en biedt hoge kostprestaties.
PCB-specificaties:
Deze RF-PCB is een tweelaags stijf PCB met de volgende stapel:
- Koperlaag 1: 35 μm
- F4BM220: 1,524 mm (60 mil)
- Koperlaag 2: 35 μm
| PCB materiaal: | PTFE bedekt met glasvezel |
| Code: | F4BM-1/2 (familie reeks) |
| Dielectrische constante: | 2.2, 2.55, 2.65, |
| 3.0 en 3.5 | |
| Aantal lagen: | 1 laag, 2 lagen en meerlaags |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm) |
| PCB-dikte: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, zilver, OSP, enz. |
Om aan de eisen van RF-toepassingen te voldoen, heeft dit PCB een afmeting van 392 mm x 256 mm (1 stuk) met een tolerantie van +/- 0,15 mm.Het ondersteunt een minimale spoor/ruimte van 7/6 mil en een minimale gatgrootte van 0Deze PCB heeft een afgewerkte plaatdikte van 1,6 mm en een afgewerkte kopergewicht van 2 oz (2,8 mil) voor de buitenste lagen.Het is voorzien van een onderdompeling goud oppervlak afwerking en bevat niet bovenste of onderste zijde-scherm of soldeer maskerOm de kwaliteit te garanderen, ondergaat elk PCB voor verzending een 100% elektrische test.
Toepassingen:
Dit PCB is speciaal ontworpen voor hoogfrequente toepassingen, waardoor het ideaal is voor verschillende RF-systemen, waaronder magnetronen, radar en satellietcommunicatie.Het is geschikt voor gebruik in faseverschuivers, passieve componenten, vermogensafdelers, koppelers, combinatoren, voedingsnetwerken, antennes voor een gefascieerde array en antennes voor basisstations.
Ervaar uitzonderlijke elektrische prestaties en betrouwbaarheid met de F4BM220 RF PCB.en verbeterde stabiliteit maken het de perfecte keuze voor veeleisende RF toepassingen in een breed scala van industrieën.
