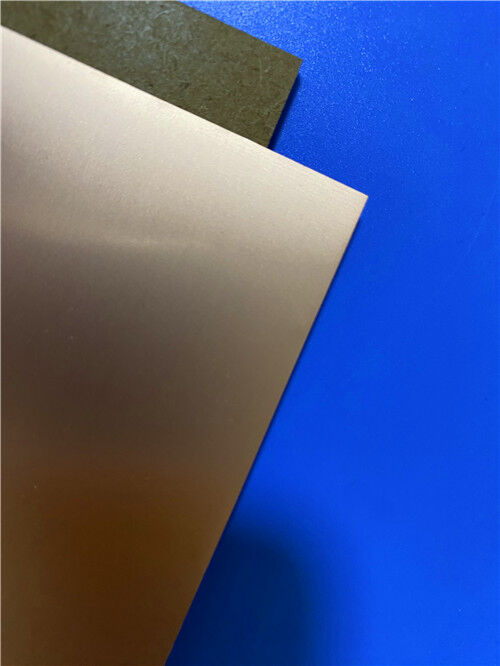

TLY-5Z RF PCB-substraat bekleed met koper

TLY-5Z RF PCB-substraat bekleed met koper
TLY-5Z RF PCB-substraat bekleed met koper

Grote Afbeelding :  TLY-5Z RF PCB-substraat bekleed met koper

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: BIC-332.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stks
Prijs: USD9.99-99.99
Verpakking Details: Vacuümzakken + dozen
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000 stuks per maand
Contact

TLY-5Z RF PCB-substraat bekleed met koper

beschrijving
Onderdeelnummer: Tly-5Z Laminaat dikte: 0,127 mm 0,254 mm 0,508 mm 0,762 mm 1,524 mm 1,575 mm 1,016 mm 3,175 mm
Laminaat formaat: 12X18 inch, 16X18 inch, 18X24 inch Koperen gewicht: 1 OZ (0,035 mm)
Markeren:

RF-PCB-kopergeplatte laminaat

,

TLY-5Z substraatlaminaatplaat

,

koperen bekleed laminaat RF-substraat

TLY-5Z-laminaat is een hoogwaardig, glas gevulde PTFE-composite, geïntegreerd met geweven glasvezelversterking.Deze glazen structuur is geoptimaliseerd voor gewichtsgevoelige toepassingen, zoals ruimtesystemen met strenge eisen voor lichtgewicht.


Deze gespecialiseerde formulering levert een dimensioneel stabiel composiet op, een prestatie-attribut dat niet te bereiken is met niet-versterkte PTFE-materialen.Het ontwerp met een lage dichtheid geeft het composiet ook een geminimaliseerde thermische uitbreidingscoëfficiënt (CTE) op de Z-asIn vergelijking met standaard laag-dielectrisch-constante PTFE-composites levert TLY-5Z een veel betere thermische stabiliteit.effectief verminderen van de spanning veroorzaakt door de uitbreiding van de Z-as op doorboorde gaten (PTH).


De TLY-5Z is een zeer concurrerende oplossing op het gebied van kosten.het levensvatbaar maken voor grote commerciële microgolftoepassingen waarbij substraten met een PTFE-dominantie economisch onbetaalbaar zouden zijn. TLY-5Z is uniek geschikt voor gedrukte bedradingsplatformen (PWB) die extreme productieproblemen opleveren of thermische onbetrouwbaarheid vertonen wanneer ze zijn vervaardigd met traditionele PTFE-rijke substraten.Conventioneel PTFE-dominante substraten zijn gevoelig voor PTH-boorfoutenIn de eerste plaats is het belangrijk dat de PWB's, die door de thermische cyclus worden geïnduceerd, in staat zijn om te scheuren, en dat de PWB's vaak een dikke koperen bekleding nodig hebben om de basisbetrouwbaarheid te waarborgen.TLY-5Z heeft een 50% lagere thermische expansie dan PTFE-rijke substraten, beschikt over een verbeterde boorbaarheid en toont een robuuste thermische cyclusweerstand.Aardsteken langs transmissieleningen kan naadloos worden uitgevoerd met behoud van thermische betrouwbaarheid op lange termijnVoor complexe meerlagige stripline ontwerpen, TLY-5Z overtreft legacy PTFE-rijke substraten met een significante marge.dit materiaal is zeer geschikt voor toepassingen op het gebied van Substraat Integrated Waveguide (SIW) waarbij talrijke via's voor modusonderdrukking zijn opgenomen.


TLY-5Z is volledig compatibel met ultraslechte koperen folies, inclusief de nieuwste ULP- (ultra-low-profile) koperen folievarianten.Het vertoont ook een verlaagde temperatuurcoëfficiënt van dielektrische constante (TcK) ten opzichte van conventionele materialen met een dielektrische constante van 2.2.


TLY-5Z RF PCB-substraat bekleed met koper 0



Belangrijkste voordelen

  • Een lage thermische expansiecoëfficiënt (CTE) op de Z-as
  • Uitzonderlijke door gaten geplatte (PTH) stabiliteit
  • Lage dichtheid (1,92 g/cm3)
  • Een superieure prijs/prestatieverhouding
  • Uitstekende peelsterkte
  • Compatibiliteit met ultravlakke koperen folies


Typische toepassingen

  • Componenten voor de luchtvaart
  • antennes voor vliegtuigen met een laag gewicht
  • RF-passieve componenten



TLY-5Z Typische waarden
Vastgoed Testmethode Eenheid Waarde Eenheid Waarde
Dk @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   2.20+/- 0.04   2.20+/- 0.04
Df @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   0.001   0.001
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0015   0.0015
Tc(D) K (-55 ~ 150°C) IPC-650 2.5.5.6 mod. ppm/°C - 72 ppm/°C - 72
Dielectrische breukspanning IPC-650 2.5.6 kV 45 kV 45
Dielectrische sterkte IPC-650 2.5.6.2 V/mil 770 V/mm 30,315
Vochtopname IPC-650 2.6.2.1 % 0.03 % 0.03
Schilferingsterkte (1 oz. koper) IPC-650 2.4.8 Pound/inch 7 N/mm 1.3
Volumeweerstand IPC-650 2.5.17.1 Mohms/cm 10^9 Mohms/cm 10^9
Oppervlakteweerstand IPC-650 2.5.17.1 Mohms 10^8 Mohms 10^8
Treksterkte (MD) IPC-650 2.4.18.3 PSI 9137 N/mm2 63
Treksterkte (CD) IPC-650 2.4.18.3 PSI 9572 N/mm2 66
Tensielmodule (MD) IPC-650 2.4.18.3 PSI 182,748 N/mm2 1260
Tensielmodule (CD) IPC-650 2.4.18.3 PSI 165,344 N/mm2 1140
Verlenging (MD) IPC-650 2.4.18.3 % 6 % 6
Verlenging (CD) IPC-650 2.4.18.3 % 6.9 % 6.9
Flexievermogen (MD) ASTM D790 PSI 10,300 N/mm2 71
Flexievermogen (CD) ASTM D790 PSI 11,600 N/mm2 80
Flex Modulus (MD) ASTM D790 PSI 377,100 N/mm2 2600
Flex Modulus (CD) ASTM D790 PSI 432,213 N/mm2 2980
Dimensionale stabiliteit (MD) IPC-650 2.4.39 (gebakken) % (10 miljoen) -Nee.05 % (30 miljoen) -Nee.05
Dimensionele stabiliteit (CD) IPC-650 2.4.39 (gebakken) % (10 miljoen) -Nee.17 % (30 miljoen) -Nee.11
Dimensionale stabiliteit (MD) IPC-650 2.4.39 (stress) % (10 miljoen) -Nee.07 % (30 miljoen) -Nee.07
Dimensionele stabiliteit (CD) IPC-650 2.4.39 (stress) % (10 miljoen) -Nee.22 % (30 miljoen) -Nee.14
Dichtheid (specifieke zwaartekracht) IPC-650 2.3.5 g/cm3 1.92 g/cm3 1.92
Specifieke warmte IPC-650 2.4.50 J/g°C 0.95 J/g°C 0.95
Warmtegeleidbaarheid IPC-650 2.4.50 W/M*K 0.2 W/M*K 0.2
CTE (x-y) (50 - 150°C) IPC-650 2.4.41 ppm/oC 30 tot 40 ppm/oC 30 tot 40
CTE (z) (50 - 150°C) IPC-650 2.4.41 ppm/oC 130 ppm/oC 130
Hardheid ASTM D2240 (durometer) - 68 - 68
