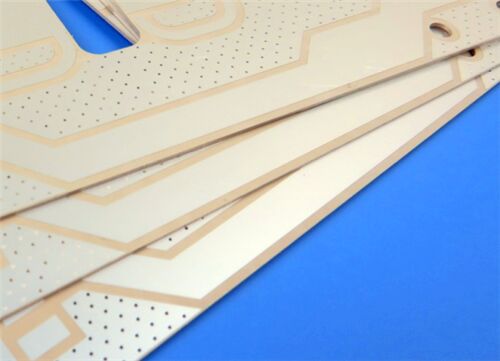

Dit stijve 2-lagige RF-PCB maakt gebruik van Rogers RT/duroid 6006, een premium keramisch-PTFE-composite dat is ontworpen voor microgolven en hoogfrequente circuits.Gebouwd met onderdompeling zilver oppervlak afwerking en vervaardigd volgens IPC-Klasse-2 criteriaDit bord biedt stabiele elektrische prestaties en minimaal signaalverlies.en herhaalbare RF-kenmerkenHet is een ideale oplossing voor patch-antennes, satellietcommunicatiemodules en radarsystemen voor de luchtvaart.
PCB'sSpecificaties
| Bouwstuk |
Detail |
| Basismateriaal |
RT/duroïde 6006 ¢ High-Dk keramisch-PTFE composietlaminaat geoptimaliseerd voor magnetronen |
| Aantal lagen |
2 lagen Rigid microwave PCB-structuur op maat voor compacte hoogfrequente schakelingen |
| Afmetingen van het bord |
134.8 mm × 78.65 mm (2 soorten, 2 PCS), met een strakke tolerantie van +/- 0,15 mm voor een consistente precisie van de assemblage |
| Trace & Space |
Minimaal 5/6 mils, waardoor compacte circuitrouting mogelijk is met behoud van superieure signaalintegrititeit |
| Minimale grootte van het gat |
0.3 mm, ontworpen voor hoge precisie door-gat onderdeel montage in microgolven toepassingen |
| Vries |
Geen blinde via's, die de fabricage vereenvoudigen en een betrouwbare elektrische verbinding tussen de lagen garanderen |
| Afgewerkte plaatdikte |
0.4 mm, ultradun profiel geschikt voor microwave- en ruimtevaartapparatuur met beperkte ruimte |
| Koperen gewicht |
1 oz (1,4 mils) buitenste koperschaal, die een stabiele geleidbaarheid biedt voor microwave signaaloverdracht |
| Via de dikte van de bekleding |
20 μm, in overeenstemming met IPC-klasse-2-normen om duurzame geleidbaarheid te garanderen |
| Oppervlakte afwerking |
Immersion zilver, met een hoge geleidbaarheid, lage hoge frequentieverlies en uitstekende soldeerbaarheid |
| Zilkscherm en soldeermasker |
Top Silkscreen: Geen; Bottom Silkscreen: Geen; Top Solder Mask: Geen; Bottom Solder Mask: Geen ️ Volledig blootgesteld koper minimaliseert hoogfrequente signaalverlies |
| Kwaliteitscontrole |
100% elektrische test uitgevoerd vóór verzending om een onberispelijke circuitprestatie te garanderen |
PCB-stapel-op Configuratie
| Stapelcomponent |
Specificaties en beschrijving |
| Koperlaag 1 |
35 μm |
| NT1vervaardiging RT verwerking |
0.254 mm (10 mil) |
| Koperlaag 2 |
35 μm |
Artwork-formaat en conformiteitsnorm
Artwork-formaat: Gerber RS-274-X, het universele industriële formaat voor nauwkeurige PCB-fabricage en gegevenscompatibiliteit.
Geaccepteerde norm: IPC-klasse 2, die een betrouwbare prestatie garandeert voor commerciële en industriële hoogfrequente elektronische producten.
Beschikbaarheid: Wereldwijde verzending ter ondersteuning van wereldwijde ingenieursopdrachten en projecten.
Inleiding van RT/duroid 6006 Substraat
Rogers RT/duroid 6006 is een geavanceerd keramisch-PTFE composiet dat specifiek is ontworpen voor hoogfrequente en microgolfcircuits.waardoor het ideaal is voor compacte antenneontwerpen en microgolfsystemenDit substraat biedt een consistente en herhaalbare elektrische prestaties.met name voor toepassingen in de X-band en op lagere frequentiesDe chemisch stabiele samenstelling zorgt voor een betrouwbare werking in ruimtevaart-, satelliet- en radarsystemen.
Belangrijkste kenmerken
RT/duroid 6006 bevat uitstekende elektrische, thermische en mechanische eigenschappen voor hoogfrequente microgolftoepassingen:
| Parameter |
Specificatie en opmerkingen |
| Materiaaltype |
Premium keramisch-PTFE composietlaminaat |
| Dielectrische constante |
6.15 +/- 0,15 bij 10 GHz/23°C, ondersteunt miniaturisatie van circuits |
| Dissipatiefactor |
0.0027 bij 10 GHz/23°C, waarbij een ultralage hoge frequentie-signaaldemping wordt bereikt |
| Temperatuur van thermische ontbinding (Td) |
> 500 °C (TGA) voor een superieure thermische stabiliteit |
| Vochtopname |
00,05%, waardoor de prestatiefluctuaties in vochtige omgevingen tot een minimum worden beperkt |
| Coëfficiënt van thermische uitbreiding |
X-as 47 ppm/°C, Y-as 34 ppm/°C, Z-as 117 ppm/°C |
| Koperen bekleding |
Gelamineerd met standaard- en omgekeerd behandelde elektrodepositie koperfolie voor een verhoogde hechtingssterkte |
Belangrijkste voordelen
RT/duroïde 6006 biedt de ontwerpers van microgolfcircuits belangrijke technische en fabricagevoordelen:
Hoge dielectrische constante verkleint de grootte van het circuit voor de ontwikkeling van miniaturiseerde antennes
Kleine verlieskenmerken die perfect geschikt zijn voor X-band en sub-X-band microgolftoepassingen
Precieze Dk- en dikte-toleranties zorgen voor een consistente prestatie in alle productielots
Ultralage vochtabsorptie zorgt voor elektrische stabiliteit onder harde atmosferische omstandigheden
Betrouwbaarheid van de doorlopende gaten met superieure bekleding, aangepast aan meerlagige fabricage en langdurige service
Typische toepassingen
Dit RT/duroid 6006 2-lagig RF-PCB wordt veel gebruikt in high-end micro-wave- en ruimtevaartapparaten:
- Patch antennes.
- Satellietcommunicatiesystemen
-RF-versterkers
-Systemen voor het voorkomen van botsingen met vliegtuigen
- Op de grond gebaseerde radarwaarschuwingssystemen
