RT-duroïde 6006 PCB 2-laag 10mil Rogers-laminaat met onderdompeling zilver

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken + dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

PCB-materiaal:

NT1 verpakking

PCB-dikte:

0,4 mm

Aantal lagen:

2 lagen

PCB-formaat:

134,8 mm × 78,65 mm (2 typen, 2 stuks)

Koperen gewicht:

1oz (1,4 mil) buitenste koperlagen

Oppervlakteafwerking:

Onderdompeling zilver

Markeren:

met een breedte van niet meer dan 50 mm

F4BM220 kopergeplatte laminaat

met een breedte van niet meer dan 50 mm

Productbeschrijving

Dit stijve 2-lagige RF-PCB maakt gebruik van Rogers RT/duroid 6006, een premium keramisch-PTFE-composite dat is ontworpen voor microgolven en hoogfrequente circuits.Gebouwd met onderdompeling zilver oppervlak afwerking en vervaardigd volgens IPC-Klasse-2 criteriaDit bord biedt stabiele elektrische prestaties en minimaal signaalverlies.en herhaalbare RF-kenmerkenHet is een ideale oplossing voor patch-antennes, satellietcommunicatiemodules en radarsystemen voor de luchtvaart.

PCB'sSpecificaties

Bouwstuk	Detail
Basismateriaal	RT/duroïde 6006 ¢ High-Dk keramisch-PTFE composietlaminaat geoptimaliseerd voor magnetronen
Aantal lagen	2 lagen Rigid microwave PCB-structuur op maat voor compacte hoogfrequente schakelingen
Afmetingen van het bord	134.8 mm × 78.65 mm (2 soorten, 2 PCS), met een strakke tolerantie van +/- 0,15 mm voor een consistente precisie van de assemblage
Trace & Space	Minimaal 5/6 mils, waardoor compacte circuitrouting mogelijk is met behoud van superieure signaalintegrititeit
Minimale grootte van het gat	0.3 mm, ontworpen voor hoge precisie door-gat onderdeel montage in microgolven toepassingen
Vries	Geen blinde via's, die de fabricage vereenvoudigen en een betrouwbare elektrische verbinding tussen de lagen garanderen
Afgewerkte plaatdikte	0.4 mm, ultradun profiel geschikt voor microwave- en ruimtevaartapparatuur met beperkte ruimte
Koperen gewicht	1 oz (1,4 mils) buitenste koperschaal, die een stabiele geleidbaarheid biedt voor microwave signaaloverdracht
Via de dikte van de bekleding	20 μm, in overeenstemming met IPC-klasse-2-normen om duurzame geleidbaarheid te garanderen
Oppervlakte afwerking	Immersion zilver, met een hoge geleidbaarheid, lage hoge frequentieverlies en uitstekende soldeerbaarheid
Zilkscherm en soldeermasker	Top Silkscreen: Geen; Bottom Silkscreen: Geen; Top Solder Mask: Geen; Bottom Solder Mask: Geen ️ Volledig blootgesteld koper minimaliseert hoogfrequente signaalverlies
Kwaliteitscontrole	100% elektrische test uitgevoerd vóór verzending om een onberispelijke circuitprestatie te garanderen

PCB-stapel-op Configuratie

Stapelcomponent	Specificaties en beschrijving
Koperlaag 1	35 μm
NT1vervaardiging RT verwerking	0.254 mm (10 mil)
Koperlaag 2	35 μm

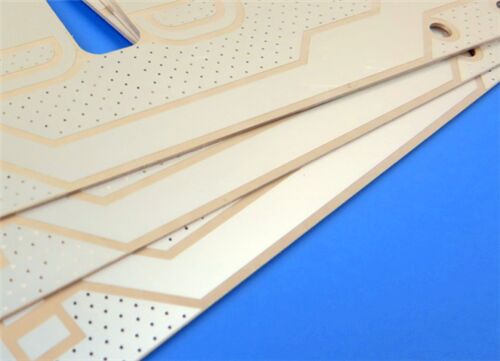

RT-duroïde 6006 PCB 2-laag 10mil Rogers-laminaat met onderdompeling zilver 0

Artwork-formaat en conformiteitsnorm

Artwork-formaat: Gerber RS-274-X, het universele industriële formaat voor nauwkeurige PCB-fabricage en gegevenscompatibiliteit.

Geaccepteerde norm: IPC-klasse 2, die een betrouwbare prestatie garandeert voor commerciële en industriële hoogfrequente elektronische producten.

Beschikbaarheid: Wereldwijde verzending ter ondersteuning van wereldwijde ingenieursopdrachten en projecten.

Inleiding van RT/duroid 6006 Substraat

Rogers RT/duroid 6006 is een geavanceerd keramisch-PTFE composiet dat specifiek is ontworpen voor hoogfrequente en microgolfcircuits.waardoor het ideaal is voor compacte antenneontwerpen en microgolfsystemenDit substraat biedt een consistente en herhaalbare elektrische prestaties.met name voor toepassingen in de X-band en op lagere frequentiesDe chemisch stabiele samenstelling zorgt voor een betrouwbare werking in ruimtevaart-, satelliet- en radarsystemen.

Belangrijkste kenmerken

RT/duroid 6006 bevat uitstekende elektrische, thermische en mechanische eigenschappen voor hoogfrequente microgolftoepassingen:

Parameter	Specificatie en opmerkingen
Materiaaltype	Premium keramisch-PTFE composietlaminaat
Dielectrische constante	6.15 +/- 0,15 bij 10 GHz/23°C, ondersteunt miniaturisatie van circuits
Dissipatiefactor	0.0027 bij 10 GHz/23°C, waarbij een ultralage hoge frequentie-signaaldemping wordt bereikt
Temperatuur van thermische ontbinding (Td)	> 500 °C (TGA) voor een superieure thermische stabiliteit
Vochtopname	00,05%, waardoor de prestatiefluctuaties in vochtige omgevingen tot een minimum worden beperkt
Coëfficiënt van thermische uitbreiding	X-as 47 ppm/°C, Y-as 34 ppm/°C, Z-as 117 ppm/°C
Koperen bekleding	Gelamineerd met standaard- en omgekeerd behandelde elektrodepositie koperfolie voor een verhoogde hechtingssterkte

Belangrijkste voordelen

RT/duroïde 6006 biedt de ontwerpers van microgolfcircuits belangrijke technische en fabricagevoordelen:

Hoge dielectrische constante verkleint de grootte van het circuit voor de ontwikkeling van miniaturiseerde antennes

Kleine verlieskenmerken die perfect geschikt zijn voor X-band en sub-X-band microgolftoepassingen

Precieze Dk- en dikte-toleranties zorgen voor een consistente prestatie in alle productielots

Ultralage vochtabsorptie zorgt voor elektrische stabiliteit onder harde atmosferische omstandigheden

Betrouwbaarheid van de doorlopende gaten met superieure bekleding, aangepast aan meerlagige fabricage en langdurige service

Typische toepassingen

Dit RT/duroid 6006 2-lagig RF-PCB wordt veel gebruikt in high-end micro-wave- en ruimtevaartapparaten:

- Patch antennes.

- Satellietcommunicatiesystemen

-RF-versterkers

-Systemen voor het voorkomen van botsingen met vliegtuigen

- Op de grond gebaseerde radarwaarschuwingssystemen

RT-duroïde 6006 PCB 2-laag 10mil Rogers-laminaat met onderdompeling zilver 1
