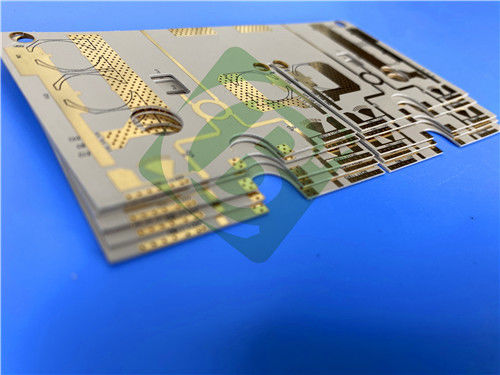

30mil RT duroid 6035HTC PCB Dubbele laag met onderdompeling goud

We presenteren onze hoogwaardige dubbellaag rigide PCB, zorgvuldig vervaardigd met Rogers RT/duroid 6035HTC materiaal.Ontworpen voor RF- en microgolfscenario's met een hoog vermogen, waarbij thermisch beheer en betrouwbare prestaties van vitaal belang zijn, is het een uitstekende optie voor vermogenversterkers, koppelers en aanverwante toepassingen.

PCB'sOpstapelen

De opstapeling van dit PCB is vakkundig als volgt ontworpen:

Copper_layer_1: 35 μm

RT-duroïde 6035HTC: 0,762 mm (30mil)

Copper_layer_2: 35 μm

PCB-gegevens

Wat onderscheidt RT/duroïde 6035HTC-materiaal?

Rogers RT/duroid 6035HTC hoogfrequente schakelmaterialen zijn met keramiek gevulde PTFE-composites, speciaal ontworpen voor RF- en microgolftoepassingen met een hoog vermogen,Het maakt ze een uitzonderlijke keuze in dergelijke scenario's.Deze laminaat heeft een thermische geleidbaarheid die bijna 2,4 maal groter is dan die van de standaard RT/duroid 6000-producten.samen met koperen folie (ED en omgekeerde behandeling) die uitstekende thermische stabiliteit op lange termijn biedt.

Bovendien zorgt Rogers' geavanceerde vulsysteem voor uitstekende boorkracht, waardoor de boorkosten worden verlaagd in vergelijking met standaard hoog thermisch geleidende laminaat die gebruik maken van alumina vulstoffen.Belangrijkste kenmerken zijn een dielectrische constante (DK) van 3.5 +/- 0,05 bij 10 GHz/23°C, een dissipatiefactor van 0,0013 bij 10 GHz/23°C en een thermische coëfficiënt van dielektrische constante van -66 ppm/°C. Het heeft ook een vochtopname van 0,06%,een hoge warmtegeleidbaarheid van 1.44 W/m/K bij 80°C, CTE in X-as en Y-as van 19 ppm/°C, Z-as van 39 ppm/°C, UL 94-V0 ontvlambaarheid en loodvrije procescompatibiliteit.

Voordelen

-Hoge thermische geleidbaarheid

- Wat?Verbeterde dielektrische warmteafvoer maakt lagere werktemperaturen mogelijk voor toepassingen met een hoog vermogen

- Uitstekende prestaties op hoge frequentie

- lager invoegverlies en uitstekende thermische stabiliteit van sporen

Waar kan het worden gebruikt?

De unieke eigenschappen van RT/duroïde 6035HTC maken dit PCB geschikt voor verschillende toepassingen:

- Hoogvermogende RF- en microgolfversterkers

- Wat?Versterkers, koppelers, filters, combinatoren, vermogensafdelers

Naleving en beschikbaarheid

Deze PCB voldoet aan de strenge IPC-klasse 2-normen, waardoor consistente kwaliteit en betrouwbare prestaties gegarandeerd worden.een soepele integratie in de productie-workflows mogelijk te maken.

We zorgen voor wereldwijde beschikbaarheid, zodat deze premium PCB toegankelijk is voor ingenieurs en fabrikanten over de hele wereld.

RT/duroid 6035HTC PCB combineert uitstekende thermische prestaties, hoge frequentiefunctionaliteit en betrouwbaarheid, waardoor het ideaal is voor RF- en microgolftoepassingen met een hoog vermogen.Dankzij de uitzonderlijke materiële eigenschappen en het doordachte ontwerpDeze PCB is geschikt om te voldoen aan de eisen van energie-intensieve projecten.
