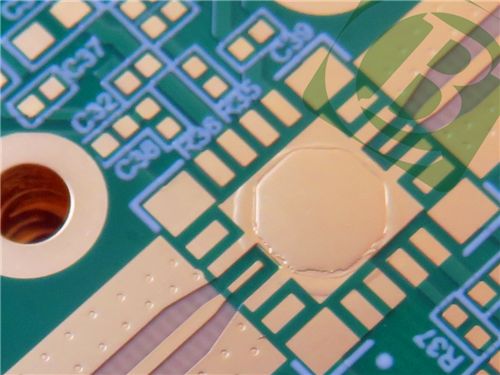

6-laags M6 High Speed IS370HR Hybride PCB met Koperen Munt

Naarmate de elektronica-industrie evolueert, blijft de vraag naar hoogwaardige printplaten (PCB's) stijgen. Deze 6-laags PCB, geconstrueerd uit innovatief M6 High Speed materiaal en IS370HR, is ontworpen om te voldoen aan de strenge eisen van moderne technologie.

Materiaalkeuze

De keuze van materialen is van cruciaal belang bij PCB-ontwerp, en onze 6-laags printplaat maakt gebruik van M6 High Speed materiaal in combinatie met High Tg FR-4. Deze combinatie biedt uitzonderlijke thermische en elektrische prestaties, waardoor het ideaal is voor complexe en veeleisende toepassingen.

M6 High Speed Materiaal

- Diëlektrische constante (DK): 3,4 bij 1 GHz en 3,34 bij 13 GHz, wat signaalverlies minimaliseert en signaalintegriteit verbetert.

- Dissipatiefactor: 0,002 bij 1 GHz, wat efficiënte prestaties in hoogfrequente toepassingen garandeert.

- Hoge Tg-waarde: Groter dan 185°C, waardoor betrouwbare werking in omgevingen met hoge temperaturen mogelijk is.

- Thermische ontledingstemperatuur (Td): 410°C, wat duurzaamheid onder extreme omstandigheden garandeert.

- Milieuconformiteit: RoHS en halogeenvrij, in overeenstemming met duurzame productiepraktijken.

IS370HR Materiaal

- Thermische prestaties: Tg van 180°C, waardoor het geschikt is voor veeleisende toepassingen.

- Lage thermische uitzettingscoëfficiënt (CTE): 13/14 ppm/°C, wat de maatvastheid verbetert.

- CAF-bestendigheid: Vermindert het risico op geleidende anodische filamentproblemen, waardoor de betrouwbaarheid op lange termijn wordt gewaarborgd.

De stackup van de PCB bestaat uit:

- Koperlaag 1: 35 μm

- M6 Kern: 0,25 mm, DK 3,61

- Koperlaag 2: 18 μm

- IS370HR Kern: 0,1 mm, DK 4,17

- Koperlagen 3, 4, 5 en 6: Variërende diktes geoptimaliseerd voor prestaties

Deze gelaagde configuratie verbetert niet alleen de elektrische prestaties, maar zorgt ook voor effectief thermisch beheer.

Kwaliteitsborging

Om de betrouwbaarheid te garanderen, ondergaat elke PCB een 100% elektrische test vóór verzending, waardoor de naleving van IPC-Class-2-normen wordt gewaarborgd. Dit rigoureuze testproces is cruciaal voor het leveren van een product dat voldoet aan de hoge prestatieverwachtingen.

Belangrijkste kenmerken en voordelen

1. Hoge thermische stabiliteit: De combinatie van M6- en IS370HR-materialen zorgt ervoor dat de PCB bestand is tegen hoge temperaturen, waardoor deze ideaal is voor toepassingen in zware omgevingen.

2. Signaalintegriteit: De lage diëlektrische constante en dissipatiefactoren dragen bij aan minimaal signaalverlies, waardoor deze PCB geschikt is voor hoogfrequente toepassingen.

3. Milieuconformiteit: Omdat deze PCB RoHS- en halogeenvrij is, voldoet deze aan de strenge eisen van moderne elektronica en bevordert tegelijkertijd duurzame praktijken.

Typische toepassingen

De veelzijdigheid van deze 6-laags PCB maakt het mogelijk om deze in verschillende toepassingen te gebruiken, waaronder:

-5G communicatiebasisstations: Ondersteuning van millimetergolfantennes en radiofrequentie-front-ends van Active Antenna Units (AAU's).

-Automotive Electronics: Toepassingen zoals 77 GHz millimetergolfradar en Advanced Driver Assistance Systems (ADAS).

-Netwerken en communicatie

-Lucht- en ruimtevaart en defensie

Conclusie

Met zijn robuuste ontwerp, uitzonderlijke thermische prestaties en breed scala aan toepassingen, is deze PCB klaar om uw elektronische ontwerpen aanzienlijk te verbeteren. Investeren in deze geavanceerde PCB-oplossing garandeert niet alleen betrouwbaarheid en prestaties, maar positioneert uw producten ook voor succes in een steeds competitievere omgeving.

Voor vragen of om een bestelling te plaatsen, neem vandaag nog contact met ons op—laten we samen uw elektronische oplossingen verbeteren!
