Polyimideversteviger 2 Oz Koper 4 Lagen Flex PCB die het volume verminderen

large.img.alt
small.img.alt small.img.alt small.img.alt small.img.alt small.img.alt small.img.alt

Grote Afbeelding :  Polyimideversteviger 2 Oz Koper 4 Lagen Flex PCB die het volume verminderen

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-268.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: USD9.99-99.99
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: Polyimide Laagtelling: 4 lagen
PCB-dikte: 0.25mm PCB-Grootte: 50.22 X 122.17mm
Coverlay: geel Silkscreen: wit
Kopergewicht: 70µm De oppervlakte eindigt: Onderdompelingsgoud
Hoog licht:

Polyimideversteviger 4 Lagen Flex PCB

,

2 oz Koper 4 Lagen Flex PCB

,

Polyimideversteviger 2 van Koperoz PCB

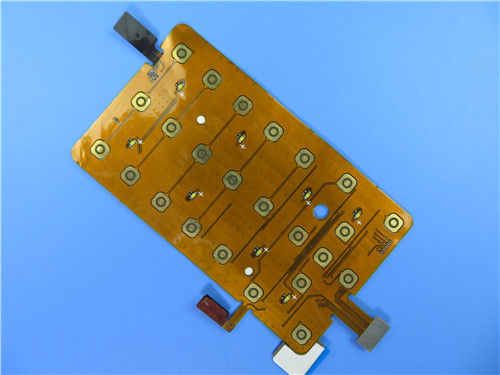

4 laag Flexibele die PCB op Polyimide met 2 oz Koper wordt voortgebouwd en Onderdompelingsgoud plus Toetsenborden voor Mobiele Apparaten

(FPC zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving

Dit is een type van 4 laag flexibele gedrukte kring voor de toepassing van Elektronische Teller. Het basislaminaat is van ITEQ, heeft het per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. De Polyimideversteviger wordt toegepast op het het opnemen deel.

Parameter en gegevensblad

Grootte van Flexibele PCB 50.22 X 122.17mm
Aantal Lagen 4
Raadstype Flexibele PCB
Raadsdikte 0.25mm
Raadsmateriaal Poyimide 25µm
Raads Materiële Leverancier ITEQ
Tgwaarde van Raadsmateriaal 60℃
PTH-de dikte van Cu ≥20 µm
Binneniayer-Cu thicknes N/A
De dikte van oppervlaktecu 70 µm
Coverlaykleur Geel
Aantal van Coverlay 1
Dikte van Coverlay 25 µm
Verstevigermateriaal Polyimide
Verstevigerdikte 0.2mm
Type van Silkscreen-Inkt IJR-4000 MW300
Leverancier van Silkscreen TAIYO
Kleur van Silkscreen Wit
Aantal van Silkscreen 1
Schiltest van Coverlay Geen peelable
Legendeadhesie 3M 90℃ Geen schil na Min. 3 keer test
De oppervlakte eindigt Onderdompelingsgoud
Dikte van Nikkel/Goud Au: 0.03µm (Min.); Ni 24µm
Vereiste RoHS Ja
Famability 94-V0
Thermische Schoktest Pas, -25℃±125℃, 1000 cycli.
Thermische Spanning Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien.
Functie 100% pas elektrotest
Vakmanschap Naleving van ipc-a-600H & ipc-6013C Klasse 2

Polyimideversteviger 2 Oz Koper 4 Lagen Flex PCB die het volume verminderen 0

Polyimideversteviger 2 Oz Koper 4 Lagen Flex PCB die het volume verminderen 1

Eigenschappen en voordelen

Uitstekende flexibiliteit

Het verminderen van het volume

Gewichtsvermindering

Consistentie van assemblage

Verhoogde betrouwbaarheid

Materiële facultativiteit

Lage kosten

Continuïteit van verwerking

Gediversifieerde verzendwijze

In aanmerking komend productentarief van eerste productie: >95%

Toepassingen

LCD module, mobiele telefoonantenne flex raad, de zachte raad van de kaartlezer van de consument

Componenten van een Flexibele Kring

Een flexibele kring bestaat uit koperfolie, diëlektrische coverlay en zelfklevende substrate+.

De koperfolie is beschikbaar in twee verschillende types van koper: ED-Koper en Ra-koper.

ED-het koper is een elektro-gedeponeerde geproduceerde die het koperfolie (van ED) op dezelfde manier als de koperfolie voor stijve gedrukte kringsraad wordt gebruikt. Dit betekent ook dat het koper, d.w.z., het heeft een lichtjes ruwe oppervlakte aan één partij „wordt behandeld“, die een betere adhesie verzekert wanneer de koperfolie op de grondstof wordt geplakt.

Ra-het koper is een gerolde en ontharde die koperfolie uit elektrolytisch gedeponeerd kathodekoper wordt geproduceerd, dat wordt gesmolten en in baren gegoten. De baren zijn eerst warmgewalst aan een bepaalde grootte en op alle oppervlakten gemalen. Het koper wordt dan koudgewalst en onthard, tot de gewenste dikte wordt verkregen.

De koperfolie is beschikbaar in dikte van 12, 18, 35 en 70 μm.

Gemeenschappelijkste beschikbaar voor diëlektrisch substraat en coverlay is polyimidefilms. Dit materiaal kan ook worden gebruikt coverlay. Polyimide is meest geschikt voor flexibele kringen wegens zijn kenmerken zoals hieronder verklaard:

De weerstand op hoge temperatuur staat toe solderend verrichtingen zonder de flexibele kringen te beschadigen

Zeer goede elektrische eigenschappen

Goede chemische weerstand

Polyimide is beschikbaar in dikten van 12,5, 20, 25 en 50 μm.

De basislaminaten voor stijve gedrukte die kringsraad zijn koperfolies samen met de grondstoffen worden gelamineerd, de kleefstof die uit het prepregmateriaal tijdens laminering komen. Het tegendeel aan dit is de flexibele kring waar de laminering van de koperfolie aan het filmmateriaal met behulp van een zelfklevend systeem wordt bereikt. Het is noodzakelijk om tussen twee belangrijke systemen van kleefstof onderscheid te maken, namelijk thermoplastische en thermoset kleefstoffen. De keus wordt gedicteerd gedeeltelijk door de verwerking, en gedeeltelijk door de toepassing van de gebeëindigde flexibele kring.

Polyimideversteviger 2 Oz Koper 4 Lagen Flex PCB die het volume verminderen 2Polyimideversteviger 2 Oz Koper 4 Lagen Flex PCB die het volume verminderen 3
