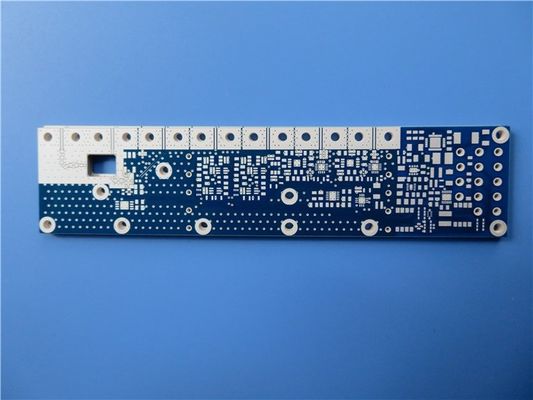

4 laag Hybride die PCB op 8mil 0.203mm RO4003C en Fr-4 voor Gefaseerd wordt voortgebouwd - serieantennes
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Vandaag zullen wij een type van 4 lagen hybride die PCB zien op 0.203mm (8mil) wordt voortgebouwd RO4003C en Fr-4 voor de toepassing van demper. Het is 1,1 mm dik met blauw soldeerselmasker en onderdompelingszilver op stootkussens. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk wordt 25 raad ingepakt voor verzending.
Zie de opeenstapeling.
Laag 1 aan laag 2 is de RO4003C-kern, dan is de linkerzijde materiaal Fr-4. De raad is door gaten.
Zie de micro-sectie.
Eigenschappen en Voordelen
1) RO4003C stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon. Dit maakt tot het een ideaal substraat voor breedbandtoepassingen.
2) De prestatiesverbetering van de signaalintegriteit over stapel-UPS met al FR4-raad
3) Thermische stresstest, betrouwbaarheidstest, de test van de isolatieweerstand en Ionische verontreinigingstest, AOI-test enz.
4) Geen MOQ
5) De ervaren verkooppersonen verstrekken bekwame klantenservices.
Toepassingen
Rf-zendontvanger, Machtsverdeler, LNB, Demper, Richtingkoppeling, Photocoupler
Parameter en Gegevensblad
| PCB-GROOTTE | 140 x 35 mm=1PCS |
| RAADStype | Multilayer PCB |
| Aantal Lagen | 4 lagen |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | JA |
| LAAGopeenstapeling | koper - 35um HOOGSTE laag |
| RO4003C 0.203mm | |
| koper - 35um (1oz) MidLayer 1 | |
| Fr-4 0.5mm | |
| koper - 35um (1oz) MidLayer 2 | |
| Fr-4 0.2mm | |
| koper - 35um BOT laag | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 7,8 mil/4,4 mil |
| Minimum/Maximumgaten: | 0,3 mm/2,5 mm |
| Aantal Verschillende Gaten: | 4 |
| Aantal Boorgaten: | 91 |
| Aantal Gemalen Groeven: | 0 |
| Aantal Interne Knipsels: | 0 |
| Impedantiecontrole: | nr |
| Aantal van Gouden vinger: | 0 |
| RAADSmateriaal | |
| Glas Epoxy: | Rogersro4003c +FR4 hybride materiaal |
| Definitieve externe folie: | 1 oz |
| Definitieve interne folie: | 1 oz |
| Definitieve hoogte van PCB: | 1,1 mm ±0.11 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Onderdompelingszilver |
| Het soldeerselmasker is van toepassing: | BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: | Blauw, ksm-6189bl04/ksm-19H01 |
| Het Type van soldeerselmasker: | LPSM |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | Nr |
| Kleur van Componentenlegende | Nr |
| Fabrikant Name of Embleem: | Nr |
| VIA | Geplateerd door gat (PTH), minimumgrootte 0.3mm. |
| FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ |
| Raadsplateren: | 0,0029“ |
| Boortolerantie: | 0,002“ |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
