Taconic RF-60A PCB 2-laags 50mil laminaat met pure goudplating

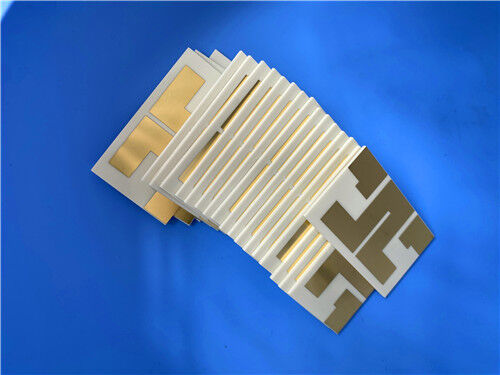

Deze 2-laags starre printplaat (PCB) maakt gebruik van RF-60A als kernsubstraat en is voorzien van een 100 uinch Pure Gold Plating oppervlakteafwerking. Met een kopergewicht van 1 oz (1,4 mils) op de buitenste lagen, een uiteindelijke borddikte van 1,5 mm en een via plating dikte van 20 μm, levert deze PCB consistente elektrische prestaties en productienormen met hoge precisie, waardoor deze zeer geschikt is voor eindversterkers, filters en andere hoogfrequente elektronische apparaten.

PCB Specificaties

PCB Stack-up

Artwork Type

Het aangeleverde artwork voor de fabricage van de PCB voldoet aan het Gerber RS-274-X formaat, wat het industriestandaard protocol is voor het verzenden van PCB-fabricagegegevens.

Kwaliteit Standaard

Deze PCB voldoet aan de IPC-Class-2 standaard, een algemeen erkende industriële benchmark voor printplaten. IPC-Class-2 stelt eisen aan de kwaliteit, prestaties en betrouwbaarheid van PCB's, waardoor deze geschikt is voor de meeste commerciële en industriële toepassingen die consistente prestaties en matige betrouwbaarheid vereisen.

Beschikbaarheid

Deze PCB is wereldwijd beschikbaar. Wij bieden betrouwbare logistieke en verzendoplossingen om een tijdige levering aan klanten in verschillende landen en regio's te garanderen, geschikt voor zowel kleine als grote bestellingen. Of het nu gaat om regionale elektronicabedrijven, onderzoeksinstellingen of wereldwijde technologiebedrijven, wij bieden een consistente levering en professionele after-sales ondersteuning om aan diverse markteisen te voldoen.

Introductie tot RF-60A Basismateriaal

RF-60A is een organisch-keramisch laminaat dat behoort tot de ORCER productfamilie van Taconic, met geweven glasversterking. Het is ontwikkeld op basis van de expertise van Taconic op het gebied van zowel keramische vultechnologie als gecoat PTFE glasvezel. RF-60A vertoont een uitzonderlijke interlaminare bindingssterkte en soldeerbestendigheid, met zijn eigen samenstelling die zorgt voor een lage vochtabsorptie en uniforme elektrische eigenschappen. De geweven glasversterking van RF-60A garandeert een uitstekende dimensionale stabiliteit en verbetert de buigsterkte, terwijl de lage Z-as expansie de betrouwbaarheid van doorgeboorde gaten in extreme thermische omgevingen garandeert.

Belangrijkste Kenmerken van RF-60A

Voordelen

• Voldoet aan RoHS- en WEEE-normen
• Superieure interlaminare bindingsprestaties
• Minimale vochtabsorptie
• Verbeterde dimensionale stabiliteit
• Lage Z-as expansiesnelheid
• Stabiele diëlektrische constante (DK) over frequentiebereiken
• Verbeterde buigsterkte

Typische Toepassingen

• Eindversterkers
• Filters en Koppelaars
• Geminimaliseerde Antennes
• Passieve Componenten

Conclusie

Deze PCB is op maat gemaakt voor professionals, onderzoeks- en ontwikkelingsinstellingen (R&D) en technologiebedrijven die zich bezighouden met de ontwikkeling en productie van eindversterkers, filters, geminimaliseerde antennes en passieve componenten. Door gebruik te maken van het hoogwaardige RF-60A substraat, dient deze PCB als een betrouwbare en hoogwaardige oplossing voor veeleisende elektronische toepassingen die stabiele elektrische prestaties en structurele integriteit vereisen.
