10,9 mm Wangling TP2200 Dubbellaags Hoge Frequentie PCB Hoge Dk Printplaat

10,9 mm Wangling TP2200 Dubbellaags Hoge Frequentie PCB Hoge Dk Printplaat

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-292.V1.0
Basismateriaal:
Wangling TP2200 thermoplastisch PPO-keramisch substraat
Aantal lagen:
2 lagen
PCB-dikte:
10.9 mm
PCB-grootte:
35,65 mm × 87 mm (tolerantie ± 0,15 mm, 1 STUKS)
Soldeer masker:
Nee
Zeefdruk:
Nee
Koperen gewicht:
1oz (1,4 mil)
Oppervlakteafwerking:
Onderdompeling goud
Markeren:

2 oz koper flexibel printcircuit

Productbeschrijving

Deze op maat gemaakte 2-laag rigide PCB is ontworpen voor miniaturiseerde RF- en nauwkeurige navigatie-toepassingen met hoge betrouwbaarheid en gebruikt premium Wangling TP2200 thermoplastisch PPO-keramisch substraat.Met een ultra dikke 10.9 mm afgeronde plaatdikte en een afmeting van 35,65 mm × 87 mm met een strenge tolerantie van ±0,15 mm, de plaat is voorzien van een zuivere onderdompelingsgouden oppervlakteafwerking,met een breedte van niet meer dan 50 mm,Gebouwd met een volledige door-gat structuur en nul blinde vias, ondersteunt het nauwkeurige 4/7 mil minimum trace/space routing en 0.4 mm micro-gat fabricage om zich aan te passen aan de eisen van compacte hoogdichte circuit layoutElke eenheid ondergaat 100% uitgebreide elektrische testen voor verzending, voldoet aan IPC-Klasse-2 industriële kwaliteitsnormen,en ondersteunt wereldwijd stabiele levering en op maat gemaakte diensten voor gespecialiseerde hoogfrequente elektronische projecten.



PCB-specificaties

Dit TP2200 2-laag PCB is ontworpen met een unieke thermoplastische dielectrische structuur en biedt uitzonderlijke dielectrische stabiliteit en mechanische robuustheid voor het ontwerp van hoog-Dk RF-circuits.Eliminatie van interferentie door glasvezelversterking, zijn gestandaardiseerde fabricageparameters zorgen voor een consistente signaaltransmissieprestatie en langdurige betrouwbaarheid in extreme werkomgevingen.

Specificatie Parametergegevens
Basismateriaal Wangling TP2200 thermoplastisch PPO-keramisch substraat
Layerconfiguratie 2-laag rigide PCB's
Afmetingen van het bord 35.65 mm × 87 mm (± 0,15 mm tolerantie, 1 PCS)
Minimaal spoor / ruimte 4/7 ml
Minimale grootte van het gat 0.4 mm
Via type Alleen door-gat, geen blinde vias
Afgewerkte plaatdikte 10.9 mm
Buitengewicht van koper 1 oz (1,4 ml)
Via de dikte van de bekleding 20 μm
Oppervlakte afwerking Onderdompelingsgoud
Zilkscherm Boven en beneden: Nee
Soldeermasker Boven en beneden: Nee
Test vóór verzending 100% elektrische test vóór verzending



PCB-stapel-Opbouw

Dit 2-lagige PCB heeft een symmetrische en compacte stapelopstelling, gecentreerd op een 0,8 mm Wangling TP2200 kern dielectrisch substraat.Dubbelzijdige 35 μm pure koperlagen zijn gelijkmatig gelaagd aan beide zijden van de kernDeze rationele stapelconfiguratie levert een uniforme thermische geleidbaarheid en stabiele dielectrische prestaties.effectief vermijden van signaalafwijkingen en structurele vervorming onder extreme temperatuuromstandigheden.

Structuur van de lagen Materiaal en dikte
Koperen_laag_1 35 μm
TP2200 Core 0.8 mm
Koperen_laag_2 35 μm



PCB'sStatistiek

Deze PCB is geoptimaliseerd voor miniaturiseerde hoogfrequente circuits, met een gestroomlijnde lay-out met 34 geïntegreerde componenten en een wetenschappelijke verdeling van pads en vias.perfect aan de eisen van het ontwerp van compacte schakelingen met een hoge Dk-waardeAlle productieontwerpdossiers worden verstrekt in het standaard Gerber RS-274-X-formaat.volledige compatibiliteit met de reguliere PCB-productie- en testapparatuur voor nauwkeurig prototyping en stabiele batchproductie.

Statistische post Hoeveelheid
Componenten 34
Totaal Pads 29
Door de gaten gedraaide pads 22
Top SMT Pads 7
Onderste SMT-pads 0
Vries 16
Netten 1



10,9 mm Wangling TP2200 Dubbellaags Hoge Frequentie PCB Hoge Dk Printplaat

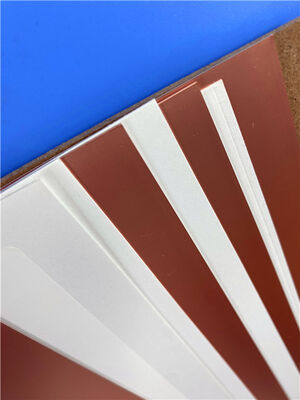

Invoering van Wangling TP-serie materiaal

De Wangling TP-serie is een onderscheidende thermoplastische substraatoplossing voor hoge frequentie in de industrie.De dielektrische laag is gevormd met keramische vulstof en polyfenyleenoxide (PPO) hars, volledig vrij van geweven glasstofversterking om interferentie van het glasweefsignaal te elimineren.Ingenieurs kunnen de dielektrische constante nauwkeurig aanpassen door de mengverhouding van keramische en PPO-hars te wijzigen, waarbij de diëlektrische prestaties op maat worden gerealiseerd voor verschillende schakelontwerpen.De TP-serie biedt uitstekende dielectrische stabiliteit en een superieure betrouwbaarheid op lange termijnVoor de definitie van de productspecificatie staat TP voor ongekleurd gladde substraat, TP-1 voor eenzijdig kopergeplatte laminate en TP-2 voor dubbelzijdig kopergeplatte laminate.

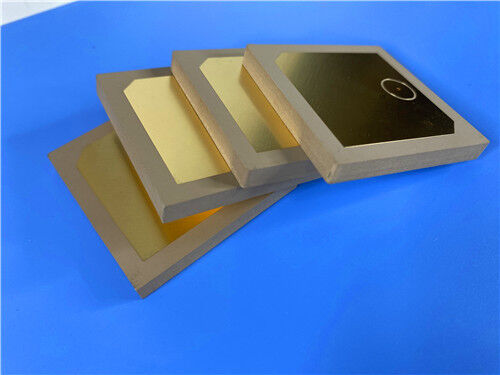

10,9 mm Wangling TP2200 Dubbellaags Hoge Frequentie PCB Hoge Dk Printplaat



Kernprestatiekenmerken van de TP2200

TP2200 is een thermoplastisch keramisch substraat met een hoge Dk, ontworpen voor extreme omgevingen met hoge frequentie.uitstekende temperatuurbestendigheid en uitzonderlijke structurele stabiliteit, waardoor het onvervangbaar is voor miniaturiseerde navigatie en speciale militaire RF-apparatuur:

Prestatieparameter Specificatie
Dielectrische constante (Dk @ 5 GHz) 22 ± 0.88
Dissipatiefactor (Df @ 5 GHz) 0.002 ~ 0.0025
Thermische coëfficiënt van Dk (TCDK) -55 ppm/°C
CTE (X/Y/Z-as) 35 ppm/°C, 35 ppm/°C, 40 ppm/°C
Langdurige werktemperatuur -100°C tot +150°C
Wateropname ≤ 0,01%
Warmtegeleidbaarheid 0.9W/MK
Speciale materiaal eigenschappen Stralingsbestendigheid, lage uitgassing



Typische toepassingen

Met zijn zeer hoge Dk-waarde, zeer lage waterabsorptie, extreme temperatuuraanpassingsvermogen en stralingsbestendige prestaties, wordt dit TP2200 2-lagig PCB op grote schaal toegepast in hoge precisie,speciale RF- en navigatievelden met een hoge betrouwbaarheid:



  • Beidou-navigatiesystemen
  • Elektronische apparatuur voor raketten
  • met een vermogen van niet meer dan 10 kW
  • Miniaturiseerde hoogfrequente antennes



Conclusies

Met een superieure onderdompeling goud oppervlakte behandeling en een robuuste 10,9 mm dikke lichaam, deze custom Wangling TP2200 PCB levert high-Dk,laagverlies en thermisch stabiele prestaties voor toepassingen met hoge frequentie in extreme omstandighedenDe glasvrije PPO-keramische structuur, de zeer lage waterabsorptie, de uitstekende stralingsbestandheid en de hoge temperatuur tolerantie maken een stabiele werking mogelijk in militaire, militaire en militaire toepassingen.navigatie- en precisie-antennescenario'sVolledig geïnspecteerd met 100% elektrische testen en gecertificeerd volgens IPC-Klasse-2-normen,deze PCB biedt betrouwbare op maat gemaakte oplossingen en wereldwijde levering voor gespecialiseerde hoogfrequente elektronische engineering projecten wereldwijd.
