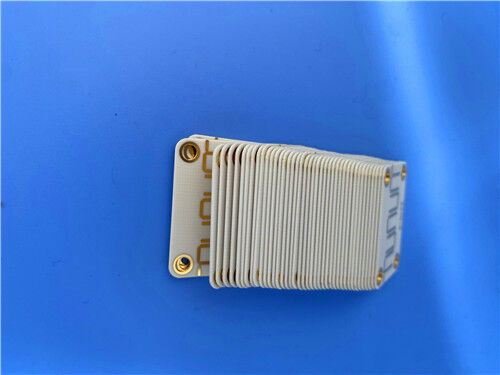

Deze dubbelzijdige printplaat maakt gebruik van AD300D als kernsubstraat en is voorzien van een EPIG (nikkelvrije) oppervlakteafwerking. Geconfigureerd met 1oz (1,4 mils) koperbekleding op de buitenste lagen, een afgewerkte borddikte van 1,2 mm en 20 μm via-plating, levert de printplaat consistente elektrische prestaties en een hoge precisie in de productie-uniformiteit, waardoor deze zeer geschikt is voor toepassingen zoals basisstationantennes voor mobiele infrastructuur, autosystemen voor telematica-antennes en commerciële satellietradioantennes.
Details printplaatconstructie
| Specificaties |
Details |
| Basismateriaal |
AD300D |
| Aantal lagen |
Dubbelzijdige printplaat |
| Afmetingen bord |
67 mm x 102,6 mm per eenheid, +/- 0,15 mm |
| Minimale spoor/scheiding |
4/6 mils |
| Minimale gatgrootte |
0,4 mm |
| Blinde via's / begraven via's |
Geen blinde via's |
| Afwerkte borddikte |
1,2 mm |
| Afwerkt kopergewicht |
1 oz (1,4 mils) op buitenste lagen |
| Dikte via-plating |
20 μm |
| Oppervlakteafwerking |
EPIG (nikkelvrij) |
| Bovenste zeefdruk |
Nee |
| Onderste zeefdruk |
Nee |
| Bovenste soldeermasker |
Nee |
| Onderste soldeermasker |
Nee |
| Kwaliteitscontrole |
100% elektrische test gebruikt vóór verzending |
Printplaat-stack-up
| Stack-up laag |
Specificatie |
| Koperlaag_1 |
35 μm |
| AD300D Kern |
1,016 mm (40 mil) |
| Koperlaag_2 |
35 μm |
Artwork Type
Het aangeleverde artwork voor de fabricage van printplaten voldoet aan de Gerber RS-274-X standaard, het geaccepteerde protocol voor het verzenden van data voor printplaatproductie.
Kwaliteitsstandaard
Deze printplaat voldoet aan de IPC-Class-2 standaard, een breed erkende industriële benchmark voor printplaten. De IPC-Class-2 standaard stelt parameters vast voor de kwaliteit, prestaties en betrouwbaarheid van printplaten, waardoor deze geschikt is voor de meeste commerciële en industriële toepassingen die consistente werking en matige betrouwbaarheid vereisen.
Wereldwijde beschikbaarheid
Deze printplaat is wereldwijd leverbaar. Wij bieden betrouwbare logistieke en verzendservices om tijdige levering van producten aan klanten in verschillende landen en regio's te garanderen, met de mogelijkheid om te voldoen aan de eisen van zowel kleine als grote bestellingen.
Introductie tot AD300D Basismateriaal
AD300D laminaten zijn keramisch gevulde, glasvezelversterkte PTFE-gebaseerde materialen die zijn ontworpen om een gecontroleerde diëlektrische constante, lage verliezen en uitstekende passieve intermodulatie (PIM) prestaties te bieden. Vervaardigd om te voldoen aan de eisen van de huidige draadloze antennemarkten, is dit PTFE-harsgebaseerde materiaal compatibel met standaard PTFE-fabricageprocessen en biedt het een kosteneffectieve constructie die zowel de elektrische als mechanische prestaties verbetert.
Belangrijkste kenmerken van AD300D
| Belangrijkste kenmerken |
Specificaties |
| Diëlektrische constante (Dk) |
2,94 bij 10 GHz/23°C |
| Verliesfactor |
0,0021 bij 10 GHz/23°C |
| Thermische uitzettingscoëfficiënt (CTE) |
24 ppm/°C (X-as), 23 ppm/°C (Y-as), 98 ppm/°C (Z-as) (-55 tot 288°C) |
| Thermische coëfficiënt van diëlektrische constante |
-73 ppm/°C |
| Vlamvertragende classificatie |
UL 94 V-0 |
Voordelen
- Lage verliesfactor (<0,002 bij 10 GHz)
- Uitstekende circuitprestaties in alle typische draadloze frequentiebanden
- Gecontroleerde diëlektrische constante (±0,05) voor herhaalbare circuitprestaties
- Zeer lage PIM (-159 dBc bij 30 mil, 1900 MHz), wat zorgt voor uitstekende antenneprestaties en verminderd yieldverlies als gevolg van PIM-gerelateerde problemen
- Uitstekende dimensionale stabiliteit, wat zorgt voor herhaalbare circuitprestaties en verbeterde productieopbrengsten
Typische toepassingen
- Basisstationantenne voor mobiele infrastructuur
- Autosystemen voor telematica-antennes
- Commerciële satellietradioantenne
Conclusie
Deze printplaat is op maat gemaakt voor professionals, onderzoeks- en ontwikkelingsinstellingen (R&D) en technologiebedrijven die zich bezighouden met de ontwikkeling en productie van basisstationantennes voor mobiele infrastructuur, autosystemen voor telematica-antennes en commerciële satellietradioantennes. Door gebruik te maken van het hoogwaardige AD300D-substraat, dient deze printplaat als een betrouwbare en hoogwaardige oplossing voor veeleisende draadloze toepassingen die stabiele elektrische prestaties, lage verliezen en uitstekende PIM-prestaties vereisen.
