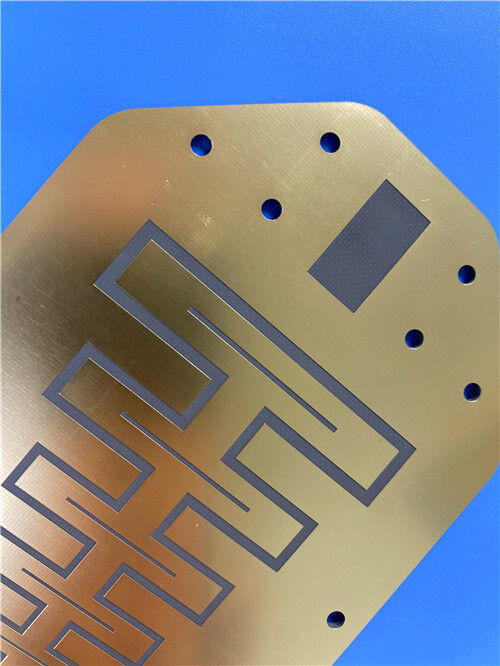

2-laag RF-30A PCB op 20mil RF-laminaat met groen soldeermasker

Dit is een tweelaags stijf PCB vervaardigd met hoogwaardig RF-materiaal.RF-30AHet PCB is ontworpen met een geavanceerd harssysteem en geoptimaliseerde glasstofversterking.laag dielectriciteitsverlies en uitstekende milieustabiliteitHet heeft een afgeronde dikte van 0,6 mm, een kopergewicht van 1 oz voor de buitenste lagen en een oppervlakteafwerking van Electroless Nickel Immersion Gold (ENIG).het waarborgen van betrouwbare prestaties voor hogesnelheid, hoogfrequente RF en elektronische toepassingen.

PCB-gegevens

PCB-stapel-Opwaarts

Dit is een tweelaags stijf PCB met de volgende stapelstructuur (van boven naar beneden):

Kunstwerk en kwaliteitsstandaard

Gerber RS-274-X is het gespecificeerde formaat voor dit PCB, dat universeel wordt erkend als de industriestandaard voor PCB-fabricage.Dit formaat zorgt voor compatibiliteit met de meeste professionele productieapparatuur en ontwerpsoftware, waardoor de gegevens van het circuitontwerp nauwkeurig in fysieke PCB's kunnen worden omgezet. Bovendien voldoet het PCB aan de eisen van de IPC-Klasse-2-norm,tot vaststelling van strikte richtlijnen inzake prestaties en betrouwbaarheid van elektronische onderdelen, waarbij wordt gewaarborgd dat het product geschikt is voor commerciële en industriële operationele behoeften.

Beschikbaarheid

Deze hoogwaardige PCB's zijn wereldwijd verkrijgbaar, waardoor ze zonder geografische beperkingen naar elk land over de hele wereld kunnen worden verzonden.catering voor zowel prototyping- als grote-volume-productieorders.

Invoering van RF-30A

RF-30A is een hoogwaardig RF-gehalte laminaatmateriaal ontworpen met geavanceerd harssysteem en geoptimaliseerde glasstofversterking,een uitzonderlijke signaaltransmissieprestatie met hoge frequentieHet is speciaal ontworpen voor hoge snelheid, hoge frequentie RF toepassingen en kan volledig voldoen aan 260 °C loodvrije assemblageprocessen,betrouwbare prestaties garanderen onder moeilijke bedrijfsomstandigheden.

Typische toepassingen

• RF/microgolfcommunicatieapparaten
• 5G/6G basisstations en antennes
• Radarsystemen
• Satellietcommunicatieapparatuur
• RF-modules en transceivers
• Aerospace & Defensie Electronics
• Hoogfrequente testinstrumenten
• RF-componenten voor de automobielindustrie (V2X, radar)

RF-30A ️ Stabiel presterend laminaat

RF-30A is een organisch-keramisch laminaat in de AGC-familie van RF-substraten, vervaardigd met geweven glasversterking.Dit product is gebaseerd op de expertise van AGC op het gebied van zowel keramische vulstoffen als PTFE-coatings. RF-30A is een ideale keuze voor goedkope, grote commerciële microgolven en RF toepassingen.

RF-30A biedt elektrische en mechanische stabiliteit die de typische ontwerpvereisten overtreft.De combinatie van een laagverliesdiëlektrisch substraat en een laagprofiel koperfolie zorgt voor een stabiele elektrische prestatie, verbeterde PIMD-niveaus en lager invoegverlies over een breed frequentiebereik.en een grotere stijfheid zorgen ervoor dat RF-componenten minder beïnvloed worden door externe factoren.

De uitstekende peelingsterkte van RF-30A voor 1⁄2 oz en 1 oz RT-koper is van cruciaal belang voor toepassingen die herbewerking of herhaalde terugvloeiende soldeerprocessen vereisen.gecombineerd met een stabiele verliestangentDe verminderde dimensionale beweging draagt ook bij aan stabiele fase- en impedantie-eigenschappen over een breed frequentiebereik.

RF-30A is geoptimaliseerd met keramische vulstoffen om een lage Z-as CTE te bereiken, waardoor de betrouwbaarheid van PTH wordt verbeterd en de fabricage van meerlagige schakelingen wordt vereenvoudigd.Deze eigenschappen ondersteunen ook een stabielere PIMD-prestatie.

Voordelen

• Uitstekende PIM-prestaties bij PCB's (gemeten onder -160 dBc*)
• Verbeterde kwaliteit van de doorlopende gaten (PTH)
• Stabiele mechanische eigenschappen
• Betrouwbare prestaties bij hoge frequenties
• Stabiel bij hoge temperaturen
• Lage vochtopname
• Hoge peelingsterkte
• Uitzonderlijke prijs-prestatieverhouding
