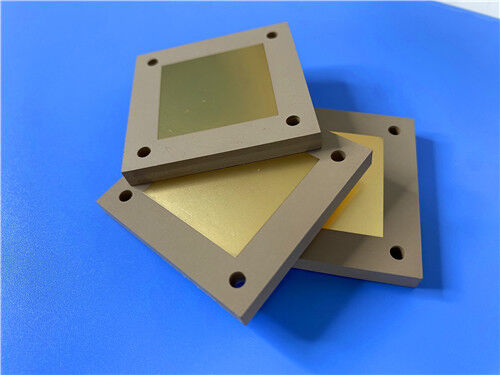

Deze stijve twee-laagTP1600 hoog-Dk RF-PCBHet is vervaardigd met een speciaal met keramiek gevuld PPO-hars dielectrisch laminaat met een ultrahoge dielectrische constante van 16,0 voor de miniaturisatie van circuits.oppervlaktebewerking met zuiver goudDeze 0,9 mm dikke PCB levert een stabiele lage afvoerfactor, precieze dielectrische controle en stralingsweerstand.met een breedte van niet meer dan 50 mmHet is zeer geschikt voor miniaturiseerde antennes, microgolffilters, ruimtevaartbelastingen en defensie-navigatiesystemen.
PCB'sSpecificaties
| Bouwstuk |
Detail |
| Basismateriaal |
TP1600 PPO-harscompositlaminaat met keramische vulling voor ultrahoge Dk-microgolfcircuits |
| Aantal lagen |
2 lagen Rigid high-Dk PCB-structuur ontworpen voor miniaturiseerde RF-apparaten |
| Afmetingen van het bord |
75 mm × 68 mm (1 PCS), met een strakke tolerantie van +/- 0,15 mm voor een precieze samenstellingsconsistentie |
| Trace & Space |
Minimaal 4/6 mils, waardoor compacte circuitrouting mogelijk is met behoud van superieure signaalintegriteit |
| Minimale grootte van het gat |
0.2 mm, ontworpen voor de installatie van hoogprecieze door-gaten onderdelen |
| Vries |
Geen blinde via's, die de fabricage vereenvoudigen en een stabiele elektrische verbinding tussen de lagen garanderen |
| Afgewerkte plaatdikte |
0.9 mm, geoptimaliseerde dikte, evenwicht tussen structurele stijfheid en miniaturisatie |
| Koperen gewicht |
1 oz (1,4 mils) buitenste koperlagen, die een stabiele geleidbaarheid bieden voor RF-signaaloverdracht |
| Via de dikte van de bekleding |
20 μm, in overeenstemming met IPC-klasse-2-normen om duurzaamheid via geleiding te garanderen |
| Oppervlakte afwerking |
Pure Gold Plating, met uitstekende geleidbaarheid, corrosiebestendigheid en hoge frequentiestabiliteit voor precisie-RF-circuits |
| Zilkscherm en soldeermasker |
Top Silkscreen: Wit; Bottom Silkscreen: Wit; Top Solder Mask: Groen; Bottom Solder Mask: Groen ️ Standaard industriële coating voor isolatie en bescherming tegen oxidatie |
| Kwaliteitscontrole |
100% elektrische tests uitgevoerd vóór verzending om een betrouwbare circuitprestatie te garanderen |
PCB-stapel-op Configuratie
| Stapelcomponent |
Specificaties en beschrijving |
| Koperlaag 1 |
35 μm |
| TP1600 Core |
0.8 mm (31,49mil) |
| Koperlaag 2 |
35 μm Simmetrische koperen lay-out om uitstekende elektrische stabiliteit te behouden |
Artwork-formaat en conformiteitsnorm
Artwork-formaat: Gerber RS-274-X, de universele industriële standaard die zorgt voor een hoogprecisie PCB-fabricage en volledige gegevenscompatibiliteit.
Geaccepteerde norm: IPC-Klasse 2, die een stabiele en langdurige gebruiksprestatie voor industriële en militaire hoogfrequente elektronische apparaten garandeert.
Beschikbaarheid: Wereldwijde verzenddiensten worden aangeboden ter ondersteuning van wereldwijde ingenieursopdrachten en industriële projecten.
Inleiding van TP1600 Substraat
TP1600 is een gespecialiseerd hoogfrequente microwavecomposit dielectrisch kopergecoat laminaat (CCL) van deTP-materiaalreeksenDit substraat wordt gevormd met behulp van high-precision compressie technologie.De naamgeving geeft zijn vaste nominale dielectrische constante van 16 aan..0, die nauwkeurig wordt afgestemd door de mengverhouding van keramisch poeder en PPO-hars aan te passen.
Met exclusief op maat gemaakte productie, biedt de TP1600 uitstekende repeatabiliteit en industriële betrouwbaarheid.De glasvezelvrije structuur elimineert weefseffectinterferentieDit substraat met een hoog Dk-gehalte wordt algemeen gebruikt voor militaire, lucht- en ruimtevaart- en hoogprecisie-microgolf-elektronica.
Belangrijkste kenmerken
TP1600 integreert superieure elektrische, mechanische en milieueigenschappen voor industriële toepassingen met een hoog Dk-microgolfgehalte:
Materiaaltype: glasvezelvrij, met keramiek gevulde kopergecoate PPO-harslaminaat
Dielectrische constante: 16,0 ± 0.32, waardoor extreme miniaturisatie van circuits voor compacte antennes mogelijk is
Dissipatiefactor: 0.0012, met een zeer laag signaalverlies tot 10 GHz
Temperatuurcoëfficiënt Dk (TcDk): -43ppm/°C voor een stabiele dielektrische prestatie onder temperatuurschommelingen
Z-as CTE: 45ppm/°C, waardoor de vervorming door thermische uitbreiding effectief wordt verminderd
Een glad ondergrondoppervlak zonder weefsel van glasvezel
Stralingsbestendigheid en lage uitgassing voor ruwe luchtvaartomgevingen
Belangrijkste voordelen
TP1600 biedt onvervangbare technische voordelen voor ontwerpers van microwavecircuits met een hoge Dk:
Ultra-hoge Dk-waarde ondersteunt miniaturiseerde antenne en resonantieconstructie om ruimte op het bord te besparen
Extreme lage Df zorgt voor minimale signaalafzwakking voor hoogfrequente matchingnetwerken
Een glasvezelvrije constructie voorkomt dat het signaal vervormd wordt door weefwerk
Uitstekende stralingsbestendigheid, aangepast aan lucht- en ruimtevaart, satelliet- en militaire werkomstandigheden
Gemakkelijker bewerken dan zuivere keramische substraten met een hogere productieopbrengst en lagere kosten
Betrouwbare koperen hechting voorkomt delaminatie tijdens precisiebewerking
Typische toepassingen
Deze TP1600 2-laag RF-PCB wordt veel gebruikt in hoog-Dk-precisie microgolven en defensie-elektronicaapparatuur:
-Miniaturiseerde antennes en hoogfrequente sensormodules
- RF/microgolffilters, koppelingen en resonantieholtes
- Luchtvaart-, defensie- en satellietladingsystemen
- Beidou Navigation en Missile-Borne Fuse Electronic Units
