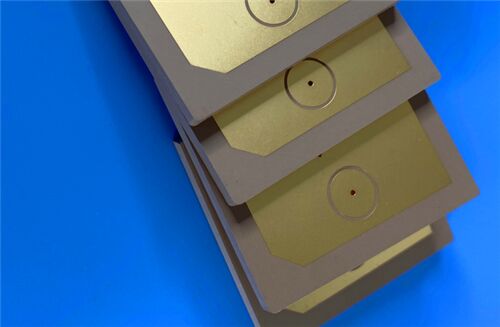

Deze PCB maakt gebruik van Rogers TMM6 als basismateriaal en voldoet strikt aan de IPC-Klasse-2-kwaliteitsnormen.met een vermogen van meer dan 50 W,, microgolven en precisiële elektronische toepassingen.
PCB-specificaties
| Constructieparameter |
Specificatie |
| Basismateriaal |
Rogers TMM6 (keramisch thermobestendige polymeercomposite) |
| Aantal lagen |
2 lagen starre structuur |
| Afmetingen van het bord |
60 mm x 96 mm per stuk, tolerantie ±0,15 mm |
| Minimaal spoor/ruimte |
5 mils (sporen) / 7 mils (ruimte) |
| Minimale grootte van het gat |
0.4 mm |
| Blinde weg |
Niet opgericht |
| Afgewerkte plaatdikte |
0.5 mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) op beide buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Elektroless Nickel Elektroless Palladium Immersion Gold (ENEPIG) |
| Zilkscherm |
Geen zijderappen op bovenste en onderste lagen |
| Soldeermasker |
Geen soldeermasker op bovenste en onderste lagen |
| Kwaliteitscontrole |
100% elektrische test vóór verzending |
Stapel-op Configuratie
| De laag |
Specificatie |
Functie |
| Koperlaag 1 |
35 μm (1 oz) dik |
De bovenste signaallaag |
| Rogers TMM6 Core |
0.381mm (15mil) dikte |
Dielektrische basis met weinig verlies |
| Koperlaag 2 |
35 μm (1 oz) dik |
Onderste signaallaag |
Rogers TMM6 Materiaal Inleiding
Rogers TMM6 is een hoogwaardig thermoset microgolfmateriaal.met een breedte van meer dan 50 mm (± 1 mm),. This material combines the key advantages of ceramic and traditional PTFE microwave laminates—including excellent dielectric stability and mechanical strength—without the need for specialized production techniques typically required for those materialsOpmerkelijk is dat TMM6 een unieke dielektrische constante biedt in vergelijking met andere materialen in de Rogers®-productenfamilie, waardoor de toepasbaarheid ervan in precisie-microgolfontwerpen wordt uitgebreid.
TMM6 Materiële kenmerken
| Type eigendom |
Vastgoed |
Specificatie |
Invloed op de prestaties |
| Elektrische eigenschappen |
Dielektrische constante (Dk) |
6.0 ± 0,08 bij 10 GHz |
Zorgt voor een nauwkeurige impedancekontrole en een consistente signaalverspreiding |
| Dissipatiefactor |
0.0023 bij 10 GHz |
Minimaliseert signaalafzwakking en energieverlies |
| Thermische coëfficiënt van Dk |
-11 ppm/°K |
Stabiliseert de dielektrische prestaties bij temperatuurvariaties |
| Thermische en fysische eigenschappen |
Afbraaktemperatuur (Td) |
425°C (TGA-analyse) |
Vermogen voor betrouwbare werking onder hoge temperatuuromstandigheden |
| Warmtegeleidbaarheid |
0.72 W/mK |
Verbetert de warmteafvoer |
| Coëfficiënt van thermische uitbreiding (CTE) |
X/Y/Z: 18/18/26 ppm/K |
Matches koper, vermindering van thermische spanning en het risico op delaminatie |
| Diktebereik |
0.0015-0.500 inch, tolerantie ±0.0015 inch |
Biedt flexibiliteit voor verschillende ontwerpvereisten |
TMM6 Materiaal voordeel
-Superieure mechanische stabiliteit: TMM6 beschikt over uitstekende mechanische eigenschappen die resistent zijn tegen kruip en koude stroom, waardoor de dimensionale stabiliteit op lange termijn wordt gewaarborgd, zelfs in moeilijke bedrijfsomgevingen.
-Proceschemische weerstand: het materiaal is zeer bestand tegen proceschemische stoffen, waardoor schade tijdens etsen, plating en andere PCB-fabricatieprocedures effectief wordt geminimaliseerd.
- Betrouwbare draadbinding: TMM6 biedt als thermovast harsmateriaal een betrouwbare draadbinding, een cruciale vereiste voor hoogfrequente en precisie-elektronica.
-Groepsproductiecompatibiliteit: TMM6 is compatibel met alle gebruikelijke PCB-productieprocessen, waardoor de noodzaak van gespecialiseerde apparatuur wordt weggenomen en de totale productiekosten worden verlaagd.
Typische toepassingen
Met zijn uitstekende diëlektrische prestaties, thermische stabiliteit en fabricagekompatibiliteit, is dit PCB ideaal voor een breed scala van RF, microgolf,en elektronische toepassingen van hoge precisieDe belangrijkste toepassingsgebieden zijn de volgende:
-RF en microgolfcircuits
- Versterkers en combinatoren
- Filters en koppelingen
- Satellietcommunicatiesystemen
-GPS-antennes.
- Patch antennes.
-Dielectrische polarisatoren en lenzen
- Chiptesters.
KwaliteitEenVaadibde
Dit PCB voldoet strikt aan de kwaliteitsnormen van IPC-Klasse 2, waardoor consistent rendement en betrouwbaarheid voor commerciële en industriële elektronische producten worden gewaarborgd.ondersteuning van wereldwijde projectvereisten en vergemakkelijking van tijdige levering aan internationale klanten.
