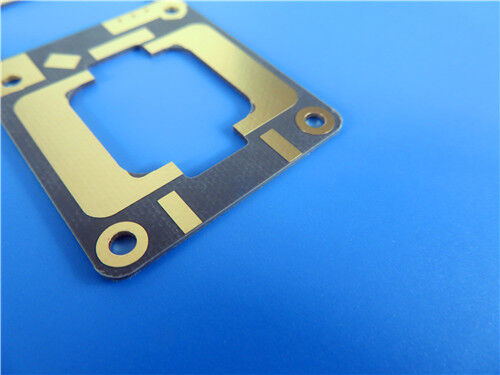

Deze PCB maakt gebruik van Rogers RT duroid 5880LZ als basismateriaal en voldoet strikt aan de IPC-Klasse-2-kwaliteitsnormen.het is speciaal ontworpen om te voldoen aan de strenge prestatie eisen van hoge frequentieHet RT duroid 5880LZ-materiaal verleent de PCB's uitzonderlijke dielectrische stabiliteit, lage verliezen en lichtgewichtskenmerken.waardoor het zeer geschikt is voor missie-kritieke ruimtevaart, militaire en communicatie toepassingen.
PCB-specificaties
| Constructieparameter |
Detail |
| Basismateriaal |
Rogers RT duroid 5880LZ (gevulde PTFE-composite) |
| Aantal lagen |
2 lagen starre structuur |
| Afmetingen van het bord |
78 mm x 96 mm per stuk, met een tolerantie van ±0,15 mm |
| Trace/ruimte |
Minimaal 5 mils (sporen) / 6 mils (ruimte) |
| Minimale grootte van het gat |
0.25mm |
| Blinde weg |
- Nee, niet echt. |
| Afgewerkte plaatdikte |
0.3 mm |
| Afgesloten kopergewicht |
1 oz (equivalent aan 1,4 ml) op beide buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Immersion Gold. |
| Zilkscherm |
Witte zijderap op bovenste laag |
| Soldeermasker |
Groen soldeermasker op bovenste laag |
| Kwaliteitscontrole |
100% elektrische test vóór verzending |
Stapel-op Configuratie
De 2 lagen rigide PCB's maken gebruik van een geoptimaliseerde stack-up om de prestatievoordelen van Rogers RT duroid 5880LZ te maximaliseren.
| De laag |
Specificatie |
Functie |
| Koperlaag 1 |
35 μm (1 oz) dik |
De bovenste signaallaag met witte zijdeplaat en groen soldeermasker |
| NT1 verwerking van afvalstoffen |
0.254 mm (10 mil) dikte |
Dielektrische basis met lage verliezen die een stabiele prestatie op hoge frequentie garandeert |
| Koperlaag 2 |
35 μm (1 oz) dik |
Onderste signaalschaal zonder zijdefilter of soldeermasker |
NT1 verpakking NT1 verpakking
Rogers RT duroid 5880LZis een hoogwaardig gevuld polytetrafluorethyleen (PTFE) samengesteld materiaal,met een vermogen van meer dan 50 W,De unieke vullingsformule resulteert in een lage dichtheid en een lichte structuur, waardoor het een ideale keuze is voor gewichtsgevoelige hoogwaardige systemen.
Een belangrijk voordeel van RT duroid 5880LZ-laminaat is de uniforme dielektrische constante over de panelen heen, die stabiel blijft over een breed frequentiebereik.De uitzonderlijk lage dissipatiefactor van het materiaal verlengt de bruikbaarheid ervan tot en met Ku-bandfrequentiesDe RT duroid 5880LZ is bovendien gemakkelijk te bewerken, te snijden en te snijden.met een uitstekende weerstand tegen alle oplosmiddelen en reagentia, zowel warm als koud, gewoonlijk gebruikt voor het etsen van PCB's, randplating en gatplating.
NT1 vervuiling NT1 vervuiling
RT duroid 5880LZ-laminaat heeft uitstekende elektrische, mechanische en thermische eigenschappen, waaronder:
| Vastgoed |
Specificatie |
Beschrijving |
| Dielektrische constante (Dk) |
2.0 ± 0,04 bij 10 GHz en 23°C |
Zorg voor consistente signaalverspreiding en impedantiebeheer in hoogfrequente circuits. |
| Dissipatiefactor (Df) |
0.0021 - 0.0027 bij 10 GHz en 23°C |
Minimaliseert signaalverdunning en energieverlies, waardoor u kunt werken in de Ku-band en hoger. |
| Coëfficiënt van thermische uitbreiding (CTE) op de Z-as |
40 ppm/°C |
Vermindert de thermische spanning en zorgt voor dimensionale stabiliteit bij temperatuurschommelingen. |
| Uitgassingseigenschappen |
TML 0,01%, CVCM 0,01%, WVR 0,01%. |
Voldoet aan de strenge eisen inzake lage uitstoot voor lucht- en ruimtevaart en toepassingen met een hoge betrouwbaarheid. |
| Dichtheid |
1.4 gm/cm3 |
Lichte constructie, ideaal voor gewichtsgevoelige lucht- en militaire systemen. |
| Brandbaarheidsklasse |
UL 94 V-0 |
Voldoet aan de strenge brandveiligheidsnormen voor elektronische onderdelen. |
| Loodvrije compatibiliteit |
Loodvrij proces compatibel |
Voldoet aan de moderne productiestandaarden en milieuregels. |
Typische toepassingen
Deze PCB is ideaal geschikt voor de volgende kritieke toepassingen:
- antennesystemen in de lucht
- Lichte voedernetwerken
- Militaire radarsystemen.
- Raketsystemen
- Digitale radio-antennen van punt tot punt
Kwaliteit en beschikbaarheidde
Dit pcb voldoet strikt aan de IPC-klasse 2-kwaliteitsnormen, wat een betrouwbare prestatie garandeert.BovendienDeze PCB is wereldwijd beschikbaar en ondersteunt daarmee de wereldwijde projectvereisten en zorgt voor tijdige levering.
