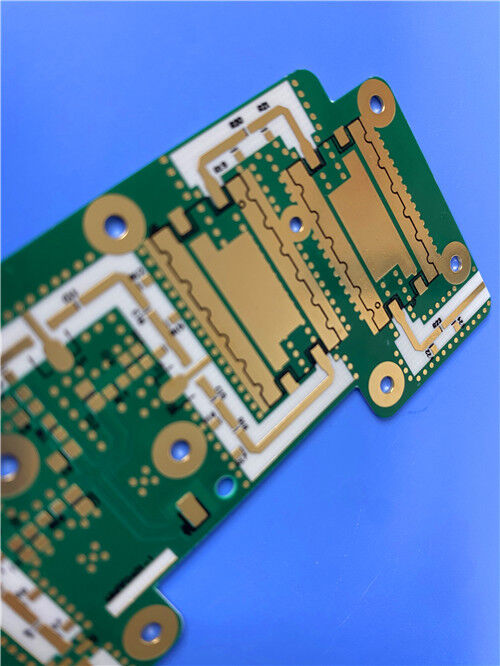

Rogers CLTE-AT PCB 0,2 mm dik 2-laags immersiegoud

Deze PCB maakt gebruik van Rogers CLTE-AT als basismateriaal, heeft een Immersion Gold oppervlakteafwerking en voldoet strikt aan de IPC-Class-2 kwaliteitsnormen. Het heeft een dubbelzijdige, stijve structuur, ontworpen om te voldoen aan de hoge prestatie-eisen van RF, microgolf en fasegevoelige elektronische systemen. De Immersion Gold afwerking biedt uitzonderlijke corrosiebestendigheid, soldeerbaarheid en langdurige betrouwbaarheid, waardoor het zeer geschikt is voor precisieassemblageprocessen.

PCB Constructiedetails

Stack-up Configuratie

Rogers CLTE-AT Materiaal Introductie

Rogers CLTE-AT laminaten dienen als de commerciële oplossing in de CLTE™ productlijn, waarbij kerntechnologieën van CLTE-XT™ laminaten worden overgenomen met kosten geoptimaliseerde aanpassingen. Dit resulteert in een diëlektrische constante van 3,00 en een uniek dikteprofiel in vergelijking met CLTE-XT varianten. Als micro-gedispergeerde keramische PTFE-composieten integreren CLTE-AT laminaten geweven glasvezelversterking om uitstekende dimensionale stabiliteit te bereiken - een kritieke eigenschap voor complexe assemblages, met name met dunne substraten (0,005” en 0,010”).

CLTE-AT laminaten leveren de beste in de klasse invoegverlies (S21) en een lage verliestangens (0,0013) in de commerciële markt, op de tweede plaats na CLTE-XT. Ze bereiken een superieure pelschilsterkte zonder te vertrouwen op de meer verliesgevende, ruwere koperen oppervlakken die in concurrerende producten worden gebruikt. Bovendien heeft CLTE-AT een lage CTE over XYZ-assen en een extreem lage TCEr, wat elektrische fasestabiliteit, Dk-stabiliteit en mechanische stabiliteit garandeert over een bedrijfstemperatuurbereik van -55°C tot 150°C. Het behoudt de concurrentievoordelen van CLTE-laminaten, waaronder minimale vocht- en proceschemische absorptie, gemakkelijke verwerkbaarheid en verbeterde thermische geleidbaarheid voor verbeterde warmteoverdracht en vermogensverwerkingsmogelijkheden.

CLTE-AT Materiaalkenmerken

CLTE-AT Materiaalvoordelen

-Uitzonderlijke Mechanische Stabiliteit: CLTE-AT bezit superieure mechanische eigenschappen, die kruip en koude vloei weerstaan om langdurige dimensionale stabiliteit te behouden, zelfs in zware werkomgevingen.

-Bestand tegen Proceschemicaliën: Het materiaal vertoont een hoge weerstand tegen proceschemicaliën, waardoor schade tijdens etsen, plateren en andere PCB-fabricageprocedures effectief wordt geminimaliseerd.

-Geoptimaliseerde Koperhechting: Het bereikt een uitstekende pelschilsterkte zonder te vertrouwen op meer verliesgevende, ruwere koperen oppervlakken, waardoor de signaalintegriteit behouden blijft en een betrouwbare koperverbinding wordt gegarandeerd.

-Gemakkelijke Verwerkbaarheid: Compatibel met standaard PCB-productieprocessen, waardoor de noodzaak voor gespecialiseerde technieken wordt geëlimineerd en de productiecomplexiteit wordt verminderd.

Typische Toepassingen

-Automotive Radar & Adaptive Cruise Control Toepassingen

-Microgolf/RF Toepassingen

-Fase/Temperatuur Gevoelige Antennes

-Fase Gevoelige Elektronische Toepassingen

-RF en Microgolf Filters

Kwaliteit & Beschikbaarheid

Deze PCB voldoet aan de IPC-Class-2 kwaliteitsnormen, wat betrouwbare prestaties garandeert voor commerciële en industriële elektronica. Het is wereldwijd leverbaar, ter ondersteuning van wereldwijde projecten en tijdige internationale levering.
