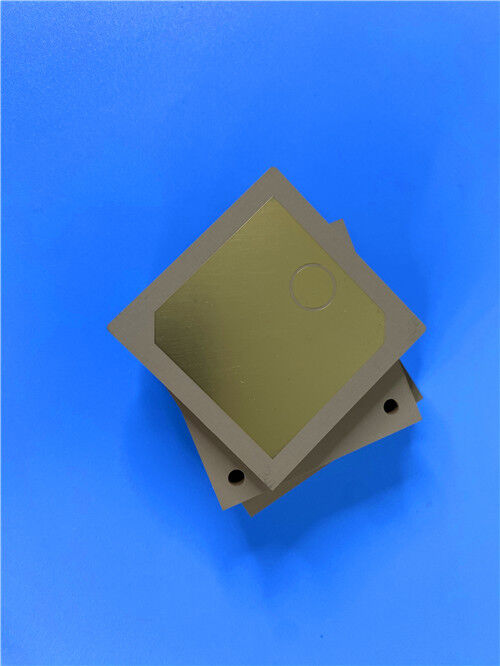

Dit PCB maakt gebruik van TP600 als basismateriaal, heeft een oppervlakteafwerking van Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) en voldoet strikt aan de kwaliteitscriteria van IPC-Klasse 2.Geconfigureerd als een dubbelzijdige starre structuur met een 0.5 mm (19,6 mil) TP600-substraatkern, speciaal ontworpen om te voldoen aan de eisen van hoge betrouwbaarheid en hoge frequentie van presisie-elektronica,met inbegrip van satellietnavigatie- en rakettoestellen.
PCB-specificaties
| Constructieparameter |
Specificatie |
| Basismateriaal |
TP600 (harscomposit van keramisch polyfenyleenoxide (PPO), niet-glasvezelversterkt) |
| Aantal lagen |
Tweeslaagse stijve configuratie |
| Afmetingen van het bord |
42 mm × 45 mm per eenheid, met een afmetingstolerantie van ±0,15 mm |
| Minimaal spoor/ruimte |
Minimale spoorbreedte van 7 mil en afstand van 6 mil |
| Minimale grootte van het gat |
0.4 mm |
| Blinde weg |
Niet gebruikt |
| Afgewerkte plaatdikte |
0.6mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) op beide buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Elektroless Nickel Elektroless Palladium Immersion Gold (ENEPIG) |
| Zilkscherm |
- Nee, niet echt. |
| Soldeermasker |
- Nee, niet echt. |
| Kwaliteitscontrole |
100% elektrische test voorafgaand aan de verzending; geïntegreerde tegenzinken gaten |
Stapel-op Configuratie
| Naam van de laag |
Materiaal |
Dikte |
| Bovenlaag koper (Copper_layer_1) |
met een gewicht van niet meer dan 10 kg |
35 μm |
| Substraatkern |
TP600 |
0.5 mm (19.6 mil) |
| Onderste koperlaag (Copper_layer_2) |
met een gewicht van niet meer dan 10 kg |
35 μm |
Inleiding tot het materiaal van de TP-serie
Het TP-materiaal is een exclusief voor de industrie bestemd hoogfrequente thermoplastisch laminaat, geformuleerd met keramische vulstoffen en polyphenyleenoxide (PPO) hars zonder glasvezelversterking.De dielektrische constante (Dk) kan nauwkeurig worden aangepast door de verhouding keramisch-PPO hars te wijzigenDe TP-productlijn wordt ingedeeld op basis van de koperbekledingconfiguratie:TP betekent kopervrij glad oppervlak, TP-1 verwijst naar eenzijdig koperbedekt materiaal en TP-2 naar dubbelzijdig koperbedekt materiaal.
De dielectrische constante van TP-materialen is stabiel instelbaar in het bereik van 3 tot 25, afgestemd op de specifieke vereisten van het circuit.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 en 20, met overeenkomstige onderdelennummers (bv. TP300, TP440, TP600, TP615).die met de frequentie matig toeneemt, maar binnen de bandbreedte van 10 GHz verwaarloosbaar blijft, waardoor het ideaal is voor hoogfrequente toepassingen.
TP600 Materiaalkenmerken
| Categorie |
Kenmerken |
Specificatie |
| Elektrische eigenschappen |
Dielektrische constante (Dk) |
6.0 ± 0,12 bij 10 GHz |
| Dissipatiefactor |
0.0010 bij 10 GHz |
| Thermische prestaties |
TCDK |
-50 ppm/°C (-55°C tot 150°C) |
| CTE (XYZ-assen) |
50/50/60 ppm/°C (-55°C tot 150°C) |
| Warmtegeleidbaarheid |
0.55 W/mK |
| Fysieke eigenschappen |
Vochtopname |
0.01% |
| Brandbaarheidsklasse |
UL 94-V0 |
TP600 Materiaal voordeel
- Precisie-afstembare dielectrische prestaties: het niet-glasvezel-ceramisch-PPO-composite maakt een precieze Dk-aanpassing mogelijk en ondersteunt aangepaste impedantie-eisen voor hoogfrequente schakelingen.
-Low High-Frequency Loss: een ultra-lage dissipatiefactor (0,0010 bij 10GHz) minimaliseert de signaaladmentuering, waardoor een signaaloverdracht met hoge trouw wordt gewaarborgd.
- Superieure milieustabiliteit: Ultralage vochtopname (0,01%) en stabiele TCDK zorgen voor betrouwbare werking onder harde en vochtige omstandigheden.
-Structuurlijke en thermische betrouwbaarheid: een evenwichtige CTE en een adequate thermische geleidbaarheid verminderen de thermische stress en verbeteren de structurele integriteit op lange termijn in extreme temperatuurbereiken.
Typische toepassingen
-Globaal satellietnavigatiesysteem (GNSS)
- Missile-carry-Equipment
- Fuse-technologie
- Miniatuur antennes.
Kwaliteit en beschikbaarheid
Deze PCB voldoet aan de IPC-klasse 2-kwaliteitsnormen, waardoor consistente betrouwbaarheid wordt gewaarborgd voor precisie-, militaire en ruimtevaart-elektronica.ondersteuning van de wereldwijde projectvraag en het op tijd leveren van internationale projecten.
