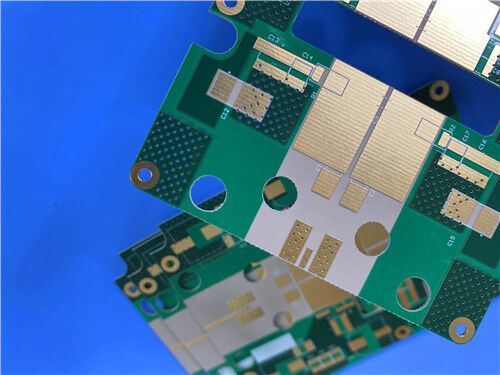

Deze PCB maakt gebruik van WL-CT440 als basismateriaal, bevat een Immersion Gold oppervlakteafwerking en voldoet strikt aan de IPC-Class-2 kwaliteitsspecificaties. Geconfigureerd als een 2-laags rigide structuur met een 0,254 mm (10 mil) WL-CT440 substraatkern, is het op maat gemaakt om te voldoen aan de hoge frequentie, lage verlies prestatie-eisen van lucht- en ruimtevaart, radar en satellietcommunicatiesystemen.
PCB Specificaties
| Constructieparameter |
Specificatie |
| Basismateriaal |
WL-CT440 (koolwaterstofhars-keramiek-glasvezeldoek composiet, thermohardend hoogfrequent materiaal) |
| Laag aantal |
2-laags rigide configuratie |
| Afmetingen printplaat |
56,5 mm × 89,65 mm per eenheid, met een maattolerantie van ±0,15 mm |
| Minimale spoor/ruimte |
Minimale spoorbreedte van 6 mil en afstand van 7 mil |
| Minimale gatgrootte |
0,35 mm |
| Blinde vias |
Niet gebruikt |
| Afwerking dikte printplaat |
0,3 mm |
| Afwerking kopergewicht |
1oz (1,4 mil) op beide buitenlagen |
| Via plating dikte |
20 μm |
| Oppervlakteafwerking |
Immersion Gold |
| Zeefdruk |
Witte zeefdruk aangebracht op de bovenste laag |
|
Soldeermasker
|
Groen soldeermasker op de bovenste laag |
| Kwaliteitscontrole |
100% elektrische testen uitgevoerd voorafgaand aan verzending |
Stack-up Configuratie
| Laagnaam |
Materiaal |
Dikte |
| Bovenste koperlaag (Copper_layer_1) |
Koper |
35 μm |
| Substraatkern |
WL-CT440 |
0,254 mm (10 mil) |
| Onderste koperlaag (Copper_layer_2) |
Koper |
35 μm |
WL-CT440 Materiaal Introductie
Wangling's WL-CT440 is een thermohardende harsgebaseerde hoogfrequente koperbeklede laminaat (CCL) met organische polymeer keramische glasvezeldoekversterking. De diëlektrische laag bestaat uit koolwaterstofhars, keramische vulstoffen en glasvezeldoek, die lage verliesprestaties levert die voldoen aan strenge hoogfrequente ontwerpcriteria. WL-CT440 is procescompatibel met standaard FR4-productietechnieken en biedt vereenvoudigde verwerking in vergelijking met PTFE-gebaseerde materialen, terwijl een verbeterde circuitstabiliteit en consistentie wordt gewaarborgd. Het dient als een hoogwaardig alternatief voor equivalente buitenlandse materialen.
De synergetische combinatie van koolwaterstofhars en composietkeramiek geeft WL-CT440 uitzonderlijke lage verlieskarakteristieken, hoge temperatuurbestendigheid en thermische stabiliteit. Deze materiaalreeks beschikt over stabiele temperatuurcoëfficiënten van diëlektrische constante (TCDK) en diëlektrisch verlies, een lage thermische uitzettingscoëfficiënt (CTE) en een glasovergangstemperatuur (Tg) van meer dan 280°C, waardoor het zeer geschikt is voor hoogfrequente toepassingen in zware werkomgevingen.
WL-CT440 Materiaal Kenmerken
| Categorie |
Kenmerk |
Specificatie |
| Elektrische Eigenschappen |
Diëlektrische Constante (Dk) |
4,1 bij 10 GHz/23°C |
| Dissipatiefactor |
0,005 bij 10 GHz |
| Thermische Prestaties |
Glasovergangstemperatuur (Tg) |
280°C |
| TCDK |
-21 ppm/°C |
| Thermische Geleidbaarheid |
0,66 W/mK |
| CTE (XYZ-assen) |
14/18/35 ppm/°C (afgestemd op koper) |
| Fysische Eigenschappen |
Vocht absorptie |
0,12% |
| Ontvlambaarheidsklasse |
UL 94-V0 |
WL-CT440 Materiaal Voordelen
-Superieure lage verliesprestaties: De koolwaterstofhars- en composietkeramiekformulering levert een lage dissipatiefactor, cruciaal voor hoogwaardige hoogfrequente signaaloverdracht.
-FR4-procescompatibel: Compatibel met standaard FR4-productieworkflows, waardoor de productie wordt vereenvoudigd in vergelijking met PTFE-materialen en tegelijkertijd consistente circuitprestaties worden gewaarborgd.
-Uitzonderlijke thermische stabiliteit: Een hoge Tg (280°C) en stabiele TCDK zorgen voor betrouwbare werking in extreme temperatuuromgevingen.
-Op koper afgestemde CTE: Thermische uitzettingscoëfficiënt afgestemd op koper minimaliseert thermische spanning, waardoor de structurele en elektrische betrouwbaarheid op lange termijn wordt verbeterd.
Typische Toepassingen
-Lucht- en ruimtevaartapparatuur
-Microgolf- en antennesystemen
-straalvormende netwerken
-Radarsystemen
-Satelliet & Navigatie
-Vermogensversterkers
Kwaliteit & Beschikbaarheid
Deze PCB voldoet aan de IPC-Class-2 kwaliteitsnormen, waardoor consistente betrouwbaarheid wordt gegarandeerd voor lucht- en ruimtevaart, militaire en hoogfrequente elektronische systemen. Het is wereldwijd beschikbaar, ondersteunt wereldwijde projectbehoeften en zorgt voor tijdige levering.
