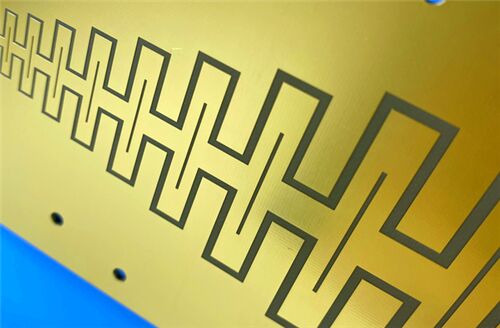

10mil RF-10 PCB 2-laag rigide board High-DK Low-Loss

Op zoek naar een hoogwaardige 2 laag rigide PCB geoptimaliseerd voor RF toepassingen? This 2-layer rigid PCB is built with RF-10 copper clad laminates—a composite of ceramic-filled PTFE and woven fiberglass—designed to address the growing need for size reduction in RF applications while maintaining superior signal integrityDeze PCB is ontworpen volgens IPC-Klasse 2-kwaliteitsnormen en levert betrouwbare prestaties voor kritieke toepassingen zoals microstrip patch antennes, GPS antennes en satellietcomponenten.Met de nadruk op precisieDeze PCB is ideaal voor ingenieurs en inkoopteams die op zoek zijn naar een betrouwbaar substraat voor hoogfrequente projecten.

PCB'sSpecificaties

Elk aspect van onze PCB is ontworpen voor precisie en prestaties, waardoor consistentie en betrouwbaarheid in elke eenheid worden gewaarborgd:

PCB-stapel-op Configuratie

PCB-statistieken

RF-10-substraat: sleutel tot superieure prestaties

RF-10 koper beklede laminaat is de hoeksteen van onze PCB's uitzonderlijke prestaties, ontworpen om te voldoen aan de eisen van hoge frequentie RF toepassingen:

RF-10 is een composiet van keramisch gevulde PTFE en geweven glasvezel,een unieke combinatie van een hoge dielectrische constante (DK) en een lage dissipatiefactor biedt, die cruciaal is voor het verminderen van signaalverlies bij hogere frequentiesDe dun geweven glasvezelversterking verbetert de stijfheid voor een gemakkelijker gebruik en verbetert de dimensionale stabiliteit, waardoor het ideaal is voor zowel eenlaagse als meerlaagse circuits.

De RF-10 is ontworpen voor kosteneffectiviteit en door de industrie aanvaardbare levertijden en beantwoordt aan de behoefte aan afmetingsreductie in RF-toepassingen.in combinatie met een lage afvoer, resulteert in optimale insertieverliezen bij hogere frequenties waar de huideffectverliezen aanzienlijk zijn.

Belangrijkste kenmerken van RF-10 PCB

Onze RF-10 2-laag PCB beschikt over toonaangevende functies die het onderscheiden voor hoogfrequente toepassingen:

Dielectrische constante: 10,2 ± 0,3 bij 10 GHz

Dissipatiefactor: 0,0025 bij 10 GHz

Hoge thermische geleidbaarheid: 0,85 W/mk (onbekleed) ️ Verbetert het thermisch beheer en voorkomt oververhitting bij krachtige toepassingen

CTE (coëfficiënt van thermische uitbreiding): x=16 ppm/°C, y=20 ppm/°C, z=25 ppm/°C

Laag vochtopname: 0,08%

Brandbaarheidscategorie: V-0, voldoet aan veiligheidsnormen voor elektronische apparaten

Voordelen van het kiezen van RF-10 PCB

RF-10 PCB biedt tastbare voordelen voor ingenieurs, fabrikanten en inkoopteams:

Hoge DK voor RF-circuits Vermindering van de grootte van de schakelingen Vermindert de voetafdruk van uw RF-ontwerpen zonder de prestaties op te offeren

Uitstekende dimensionale stabiliteit

Strakke DK-tolerantie (10,2 +/- 0,3) ️ Garantie voor consistentie op alle PCB's, vereenvoudiging van ontwerp en montage

Hoog warmtegeleidingsvermogen Verbetert het warmtebeheer en verlengt de levensduur van uw apparaten

Uitstekende hechting op glad koper

Lage X, Y, Z-uitbreiding Vermindert het risico op verval van de soldeerslijm en vervorming van het bord

Uitstekende prijs/prestatieverhouding: biedt hoogwaardige RF-prestaties tegen een kosteneffectieve prijs

Toepassingen

Onze RF-10 2-laag PCB is speciaal ontworpen voor hoogfrequente en hoog betrouwbare toepassingen, waaronder:

• Microstrip patch antennes
• GPS-antennes
• Passive componenten (filters, koppelers, vermogensafdelers)
• Systemen voor het voorkomen van botsingen met luchtvaartuigen
• Satellietcomponenten

Kwaliteit en beschikbaarheid

Kwaliteitsstandaard: IPC-Klasse 2 voldoet aan de meest voorkomende kwaliteitseisen van de industrie voor speciale elektronische diensten, waardoor betrouwbare prestaties en een langere levensduur worden gewaarborgd.IPC-Klasse 2 wordt veel gebruikt voor communicatieapparaten, industriële instrumenten en andere toepassingen die een consistente prestatie vereisen.

Grafiekformaat: Gerber RS-274-X ¢ Het industrie-standaardformaat voor PCB-productie, dat compatibiliteit met alle belangrijke ontwerps- en fabricagesoftware garandeert.

Beschikbaarheid: Wereldwijd We bieden wereldwijde verzending aan om aan de behoeften van ingenieurs en fabrikanten over de hele wereld te voldoen, met door de industrie aanvaardbare levertijden.
