Rogers RO3003 4-laags hybride RF PCB gemengd laminaatbord

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken + dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

PCB-materiaal:

Rogers RO3003 + TG170 FR-4 gemengd diëlektrisch laminaat

Aantal lagen:

4-laags

PCB-dikte:

0,8 mm

PCB-formaat:

52 mm × 77 mm (1 STUKS)

Koperen gewicht:

Buitenlaag: 1oz afgewerkt koper; Binnenlaag: 0,5 oz afgewerkt koper

Oppervlakteafwerking:

Onderdompeling zilver

Markeren:

Rogers RT duroid5870 laminaat

Koperbeklede laminaat met garantie

NT1 gewassen

Productbeschrijving

Deze vierlaagse hybride Rogers RO3003hoogfrequente PCB'smet een composiet-stap-up-structuur die keramisch gevulde PTFE RO3003 en TG170 FR-4 dielectrieken bevat,een perfect evenwicht tussen ultra laag microgolfverlies en robuuste mechanische stabiliteit tegen een redelijke prijsDeze machine is vervaardigd met onderdompeling zilveren oppervlak afwerking en voldoet aan gestandaardiseerde industriële criteria.8mm meerlaagse circuit board neemt een asymmetrische koper configuratie met 1 oz buitenste koper en 0Deze hybride RF printed circuit board wordt veel gebruikt in automotive radar, satellietcommunicatie, draadloze patch antennes en cellulaire vermogenversterker systemen.

PCB-specificaties

Bouwstuk	Detail
Basismateriaal	Rogers RO3003 + TG170 FR-4 gemengd dielektrisch laminaat, hybride structuur voor hoge frequentie en kostenbesparende eisen
Aantal lagen	4 lagen Multi-stack hybride PCB ontworpen voor hoogprecisie microwavecommunicatie-infrastructuur
Afmetingen van het bord	52 mm × 77 mm (1 PCS), vervaardigd met een nauwkeurige afmetingstolerantie voor naadloze assemblage van onderdelen
Afgewerkte plaatdikte	0.8 mm, slank lichtgewicht profiel op maat gemaakt voor compacte hoogdichte RF-modules
Koperen gewicht	Buitenlaag: 1 oz afgewerkt koper; Binnenlaag: 0,5 oz afgewerkt koper. Asymmetrische koper lay-out optimaliseert signaaloverdracht en stroomdragend vermogen
Oppervlakte afwerking	Immersion zilver, met een superieure oppervlakgeleidbaarheid en een lage signaalafzwakking voor microwave-frequentiecircuits
Zilkscherm en soldeermasker	Top Silkscreen: Geen; Bottom Silkscreen: Geen; Top Solder Mask: Geen; Bottom Solder Mask: Geen. Volledig blootgesteld koper vermindert parasitaire verlies onder hoge frequentie werkomstandigheden
Kwaliteitscontrole	100% elektrische continuïteitsinspectie wordt vóór verzending uitgevoerd om een betrouwbare elektrische prestatie te garanderen.

PCB-opstapelingsconfiguratie

Opstapelingsvolgorde	Materiaal en dikte Beschrijving
Koperschaal 1 (buiten)	1 oz buitenste koperen folie voor gestage microwave signaal verspreiding
Dielektrische 1	0.254mm Rogers RO3003 ¢ Keramisch versterkt PTFE composiet met inherent ultra laag hoogfrequente dielectrisch verlies
Koperschaal 2 (binne)	0.5 oz koper
Dielektrische 2	0.185 mm voor een stabiele tussenlaagbinding
Koperlaag 3 (binne)	0.5 oz koper
Dielektrische 3	0.254mm TG170 FR-4
Koperlaag 4 (buiten)	1 oz buitenste koperen folie met uitstekende oppervlakgeleidbaarheid en soldeerbaarheid

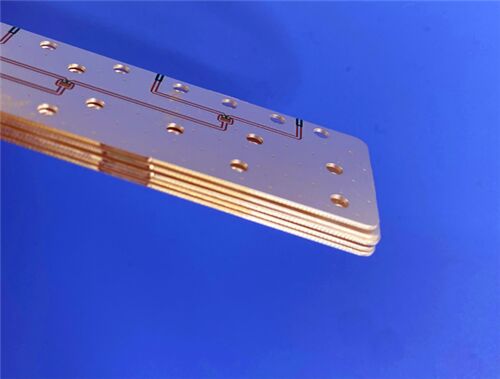

Rogers RO3003 4-laags hybride RF PCB gemengd laminaatbord 0

Artwork-formaat en conformiteitsnorm

Artwork-formaat: Gerber RS-274-X-formaat, een internationaal erkend industrieel formaat dat zorgt voor een nauwkeurige meerlagige fabricage en universele gegevenscompatibiliteit.

Kwaliteitsstandaard: voldoet aan de IPC-klasse-2-criteria en zorgt voor lange termijn operationele stabiliteit voor commerciële RF-elektronica.

Beschikbaarheid: Wereldwijde scheepvaartoplossingen worden aangeboden ter ondersteuning van internationale projecten op het gebied van aanbestedingen en communicatie.

Inleiding van Rogers RO3003 Substraat

RO3003 is een hoogwaardig keramisch gevulde PTFE-compositlaminaat dat behoort tot Rogers' gerenommeerde RO3000-serie van hoogfrequente materialen.dit substraat levert een consistente elektrische prestatie en een superieure mechanische duurzaamheid tegen een zuinige prijs. In tegenstelling tot conventionele hoogfrequente dielectrieken behoudt de RO3000-serie uniforme mechanische eigenschappen, ongeacht de variatie van de dielectrische constante,een betrouwbare hybride stapeling met meerdere materialen mogelijk maken zonder vervorming of structurele gebreken.

RO3003 beschikt over koper-matched thermische uitbreidingskenmerken voor uitzonderlijke dimensionale stabiliteit onder temperatuur cyclus.terwijl de Z-as CTE 24 ppm/°C meet, waardoor de doorlopende robuustheid van de geplateerde gaten in extreme thermische omgevingen sterk wordt verbeterd.dit materiaal ondersteunt een betrouwbare signaaloverdracht tot 77 GHzHet is compatibel met standaard PTFE-fabricatiewerkstromen en dient als een kostenefficiënte oplossing voor de productie van RF-circuits met een hoog volume.

Belangrijkste informatieKenmerkens

Parameter	Specificatie en opmerkingen
Dielektrische constante (Dk)	3.00 ± 0,04 @10 GHz, met een nauwe Dk-tolerantie voor nauwkeurige impedantiekalibratie
Dissipatiefactor (Df)	0.0010 @10GHz, ultralage dissipatiefactor die de afbraak van het microgolfsignaal tot een minimum beperkt
X/Y-as CTE	17 ppm/°C, thermisch gesynchroniseerd met koper om een superieure consistentie van de afmetingen te garanderen
Z-as CTE	24 ppm/°C, waardoor de thermische weerstand en de levensduur van de geplateerde doorlopende gaten worden verbeterd
Maximale werkfrequentie	Tot 77 GHz, volledig toepasbaar op millimetergolfradarsystemen en geavanceerde communicatiesystemen
Etch Shrinkage	Minder dan 0,5 mils/inch, die zorgt voor een zeer nauwkeurige circuitpatroonvorming met minimale vervorming

Belangrijkste voordelen

Rogers RO3003 levert opmerkelijke technische voordelen geoptimaliseerd voor hybride meerlagige RF-circuits:

Ultra-lage dielectrische verliezen zorgen voor ongerepte signaalintegrititeit voor hoogfrequente microgolftransmissie

Kopermatched CTE verbetert de stabiliteit van SMT-assemblage en de weerstand tegen temperatuurschommelingen

Temperatuur- en frequentiegevoelige Dk behoudt een stabiele elektrische prestatie in complexe omgevingen

Naadloze compatibiliteit met FR4-hybride laminaatbalans voor premium RF-prestaties en productiekosten

Homogene mechanische eigenschappen voorkomen effectief delaminatie en vervorming in meerlagige stapelstructuren

Een massaproductievriendelijk fabricageproces verlaagt de kosten per eenheid voor commerciële RF-opdrachten in bulk

Typische toepassingen

Deze 4-laag RO3003 hybride PCB wordt op grote schaal toegepast in de commerciële hoogfrequente communicatie- en radarindustrie:

-77 GHz-autodraineradar en geavanceerde bestuurdersassistentiesystemen (ADAS)

-GPS- en GPS-satellietantennesystemen

- Infrastructuur voor cellulaire communicatie: vermogenversterkers en antennesystemen

- antennes voor draadloze communicatie en spanningsgestuurde oscillatoren

- Terminals voor rechtstreekse uitzending via satelliet en kabelcommunicatie

- Monitoringsapparaten voor meters op afstand en hoogfrequente powerbackplane circuits

Rogers RO3003 4-laags hybride RF PCB gemengd laminaatbord 1
