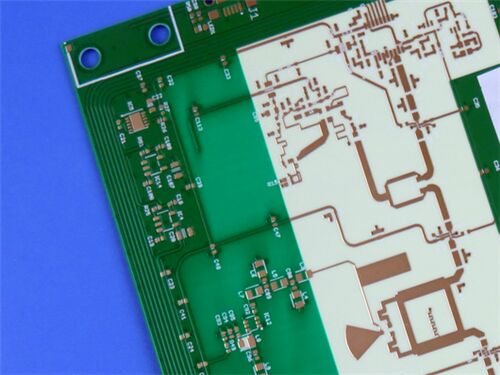

Dit 2-lagige stijve PCB gebruikt Rogers RO4533, een met keramiek gevuld, glasversterkt materiaal op basis van koolwaterstoffen.Het is speciaal ontworpen om betrouwbaar te voldoen aan de strenge eisen voor hoogfrequente signaaloverdracht in nauwkeurige RF-toepassingsscenario's, met name geschikt voor toepassingen met microstrip-antennes voor mobiele infrastructuur.
PCB-specificaties
| Parameter |
Detail |
| Aantal lagen |
2-laag (stijve structuur) |
| Basismateriaal |
Rogers RO4533 |
| Afmetingen van het bord |
460,95 mm × 53,13 mm per stuk (1 PCS), tolerantie ±0,15 mm |
| Minimaal spoor/ruimte |
4 mils (sporen) / 5 mils (ruimte) |
| Minimale grootte van het gat |
0.4 mm |
| Vries |
Geen blinde via's; totale via's: 19; via-platingdikte: 20 μm |
| Afgewerkte plaatdikte |
0.8mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) voor buitenste lagen |
| Oppervlakte afwerking |
Elektrolyse nikkel Elektrolyse palladium en onderdompelingsgoud (ENEPIG) |
| Zilkscherm |
Witte zijdelaag op de bovenste laag; geen zijdelaag op de onderste laag |
| Soldeermasker |
Groen soldeermasker op bovenste laag; geen soldeermasker op onderste laag |
| Kwaliteitsborging |
100% elektrische test voorafgaand aan verzending |
PCB-opstapeling
| Naam van de laag |
Materiaal |
Dikte |
| Bovenlaag koper (Copper_layer_1) |
met een gewicht van niet meer dan 10 kg |
35 μm |
| Substraatkern |
Rogers RO4533 Core |
0.762 mm (30 mil) |
| Onderste koperlaag (Copper_layer_2) |
met een gewicht van niet meer dan 10 kg |
35 μm |
Rogers RO4533 Materiaal Inleiding
Rogers RO4533-laminaat is een met keramiek gevulde, glasversterkte koolwaterstof gebaseerde materialenet, die de gecontroleerde dielectrische constante biedt,lage verliesprestaties en uitstekende passieve intermodulatie-respons die vereist zijn voor toepassingen van microstrip-antennes voor mobiele infrastructuur. RO4533-laminaat is volledig compatibel met conventioneleFR-4en loodvrije soldeerverwerking bij hoge temperatuur.
Deze laminaten vereisen geen speciale behandeling die nodig is op traditionele PTFE-based laminaten voor geplateerde door-gat voorbereiding.PTFEHet is de bedoeling van de Commissie om de in het kader van het programma voor de ontwikkeling van de interne markt vastgestelde doelstellingen te bereiken.RO4533-laminaat is zonder halogeen verkrijgbaar om te voldoen aan de strengste "groene" normenDe typische glazen overgangstemperatuur van RO4533-materialen bedraagt meer dan 280 °C (536 °F), wat leidt tot een lage CTE op de z-as en een uitstekende betrouwbaarheid van het doorboordgat.
Belangrijkste kenmerken van het materiaal
| Kenmerken |
Specificatie/beschrijving |
| Materiële samenstelling |
Rogers RO4533 glasversterkt materiaal op basis van koolwaterstoffen, gevuld met keramiek |
| Dielektrische constante (Dk) |
3.3 bij 10 GHz |
| Dissipatiefactor |
0.0025 bij 10 GHz |
| Coëfficiënt van thermische uitbreiding (CTE) |
X-as: 13 ppm/°C; Y-as: 11 ppm/°C; Z-as: 37 ppm/°C |
| Temperatuur van de glazen overgang (Tg) |
> 280 °C |
| Vochtopname |
0.02% |
| Warmtegeleidbaarheid |
0.6 W/mk |
| Oppervlak afwerking Voordeel |
ENEPIG zorgt voor uitstekende soldeerbaarheid, corrosiebestendigheid en betrouwbare kleefprestaties |
Belangrijkste voordelen
Superieure RF-prestaties: laag verlies, lage Dk en uitstekende respons van passieve intermodulatie (PIM), geschikt voor een breed scala aan RF-toepassingen.
Uitstekende procescompatibiliteit: Thermosetharsysteem compatibel met standaard PCB-fabricatieprocessen, geen speciale behandeling voor de voorbereiding van door-gat geplaatst.
Uitstekende dimensionale stabiliteit: zorgt voor een hogere opbrengst op grotere paneldimensies en behoudt de structurele integriteit tijdens de productie en de behandeling.
Eenvormige mechanische eigenschappen: behoudt de mechanische vorm tijdens de behandeling, waardoor de betrouwbaarheid van het proces wordt verbeterd.
Verbeterde vermogenshandleiding: hoge thermische geleidbaarheid verbetert de efficiëntie van de warmteafvoer, wat een betere vermogenshandleiding ondersteunt.
Kosteneffectieve oplossing: betaalbaar alternatief voor conventionele PTFE-antenne-technologieën, waardoor de prijs-prestatieverhouding wordt geoptimaliseerd.
Milieuvriendelijk: Halogeenvrije optie, die voldoet aan strenge "groene" normen.
Lage milieugevoeligheid: 0,02% vochtopname minimaliseert de afname van de prestaties in vochtige omgevingen.
Kwaliteitsstandaard en beschikbaarheid
Kwaliteitsstandaard: voldoet aan IPC-Klasse 2, waardoor de kwaliteit constant is via strenge procescontrole en 100% elektrische verificatie vóór verzending.
Beschikbaarheid: Wereldwijd beschikbaar, waardoor tijdige levering en efficiënte naverkoopondersteuning voor internationale klanten mogelijk is.
Typische toepassingen
- antennes van basisstations voor cellulaire infrastructuur
-WiMAX-antennennetwerken
Samenvatting
Door gebruik te maken van de superieure elektrische eigenschappen van RO4533 (laag verlies, laag Dk, uitstekende PIM-respons), standaard PCB-procescompatibiliteit,dit PCB dient als een betrouwbare optie voor de productie van precisie-RF-apparaten in grote hoeveelheden.
