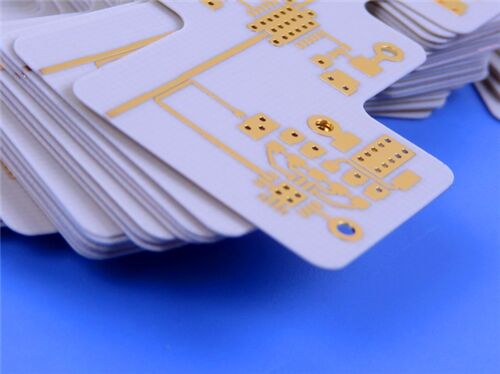

Deze 2-laags stijve PCB maakt gebruik van Rogers RO4003C, een gepatenteerd geweven glasversterkt koolwaterstof/keramisch composietmateriaal dat de elektrische prestaties van PTFE/geweven glas laminaten combineert met de produceerbaarheid van epoxy/glas substraten. Het is ontworpen om betrouwbaar te voldoen aan de strenge eisen voor hoogfrequente signaaloverdracht in precisie RF-toepassingsscenario's.
PCB Specificaties
| Parameter |
Details |
| Aantal Lagen |
2-laags (stijve structuur) |
| Basismateriaal |
Rogers RO4003C |
| Afmetingen printplaat |
54mm × 58mm per stuk (1 STUK), tolerantie ±0,15mm |
| Minimum spoor/ruimte |
4 mil (spoor) / 6 mil (ruimte) |
| Minimale gatgrootte |
0,2 mm |
| Via's |
Geen blinde via's; Totaal aantal via's: 19; Via plating dikte: 20 μm |
| Afwerking printplaatdikte |
0,3 mm |
| Afwerking kopergewicht |
1oz (1,4 mil) voor buitenlagen |
| Oppervlakteafwerking |
Dompelzilver |
| Zeefdruk |
Zwarte zeefdruk op de bovenste laag; Geen zeefdruk op de onderste laag |
| Soldeermasker |
Geen soldeermasker op de bovenste laag; Geen soldeermasker op de onderste laag |
| Kwaliteitsborging |
100% elektrische test uitgevoerd voorafgaand aan verzending |
PCB Stack-up
| Laagnaam |
Materiaal |
Dikte |
| Bovenste koperlaag (Copper_layer_1) |
Koper |
35 μm |
| Substraatkern |
Rogers RO4003C Kern |
0,203 mm (8 mil) |
| Onderste koperlaag (Copper_layer_2) |
Koper |
35 μm |
Rogers RO4003C Materiaalinleiding
Rogers RO4003C materialen zijn gepatenteerde geweven glasversterkte koolwaterstof/keramiek, die de elektrische prestaties van PTFE/geweven glas integreren met de produceerbaarheid van epoxy/glas. RO4003C laminaten, die in verschillende configuraties worden aangeboden, gebruiken zowel 1080 als 1674 glasweefselstijlen, waarbij alle configuraties voldoen aan dezelfde elektrische specificaties voor laminaten.
RO4003C laminaten bieden een strakke controle over de diëlektrische constante (Dk) en een laag verlies, terwijl dezelfde verwerkingsmethode wordt gebruikt als standaard epoxy/glas, maar tegen een fractie van de kosten van conventionele microgolf laminaten. In tegenstelling tot PTFE-gebaseerde microgolfmaterialen zijn geen speciale behandelingen of handling procedures voor doorlopende gaten vereist. RO4003C materialen zijn niet-gebromeerd en hebben geen UL 94 V-0 classificatie. Met een Tg van >280°C blijven hun uitzettingskarakteristieken stabiel over het gehele bereik van de circuitverwerkingstemperaturen.
Belangrijkste materiaalkenmerken
| Kenmerk |
Specificatie/Beschrijving |
| Materiaalsamenstelling |
Rogers RO4003C gepatenteerde geweven glasversterkte koolwaterstof/keramiek |
| Diëlektrische constante (Dk) |
3,38 ± 0,05 bij 10 GHz |
| Dissipatiefactor |
0,0027 bij 10 GHz; 0,0021 bij 2,5 GHz |
| Thermische coëfficiënt van diëlektrische constante |
+40 ppm/°C |
| Thermische geleidbaarheid |
0,71 W/m·°K |
| Vocht absorptie |
0,06% |
| Coëfficiënt van thermische uitzetting (CTE) |
X-as: 11 ppm/°C; Y-as: 14 ppm/°C; Z-as: 46 ppm/°C |
| Voordeel oppervlakteafwerking |
Dompelzilver zorgt voor uitstekende soldeerbaarheid en corrosiebestendigheid |
Kernvoordelen
Geschikt voor meerlaagse constructies: Ideaal voor MLB-ontwerpen; koper-geëvenaarde CTE zorgt voor uitstekende dimensionale stabiliteit in gemengde diëlektrische meerlagen.
Kosteneffectieve produceerbaarheid: FR-4 procescompatibel, geen speciale behandeling voor doorlopende gaten, lagere fabricagekosten dan conventionele microgolf laminaten.
Hoge prestaties voor volumetoepassingen: Ontworpen voor grootschalige, prestatiegevoelige RF-toepassingen, waarbij elektrische prestaties en productie-efficiëntie in evenwicht worden gebracht.
Concurrerende prijzen: Superieure elektrische prestaties tegen een fractie van de kosten van conventionele microgolf laminaten, uitstekende kosten-prestatieverhouding.
Betrouwbare kwaliteit van doorlopende gaten: Lage Z-as CTE zorgt voor betrouwbare doorlopende gaten, zelfs onder zware thermische schokken.
Stabiele thermische prestaties: Tg >280°C behoudt stabiele uitzetting tijdens alle circuitverwerkingstemperaturen.
Lage milieugevoeligheid: 0,06% vochtabsorptie minimaliseert prestatievermindering in vochtige omgevingen.
Kwaliteitsstandaard & Beschikbaarheid
Kwaliteitsstandaard: Voldoet aan IPC-Class-2, wat consistente kwaliteit garandeert via rigoureuze procescontrole en 100% elektrische verificatie vóór verzending.
Beschikbaarheid: Wereldwijd beschikbaar, waardoor tijdige levering en efficiënte after-sales support voor internationale klanten mogelijk is.
Typische toepassingen
-Antennes en eindversterkers voor cellulaire basisstations
-RF-identificatietags
-Automotive radar en sensoren
-LNB's voor directe uitzending via satelliet
Samenvatting
Deze 2-laags stijve PCB op basis van Rogers RO4003C substraat is een hoogwaardige, kosteneffectieve oplossing op maat voor commerciële microgolf- en RF-toepassingen. Met zijn concurrerende prijzen en wereldwijde leveringsmogelijkheden is het een betrouwbare optie voor de grootschalige productie van precisie RF-apparaten.
