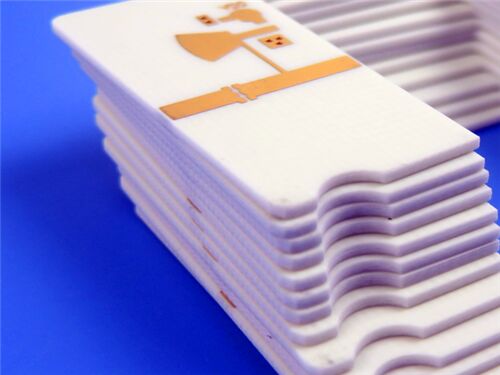

Dit 2-lagige stijve PCB gebruikt Rogers RO4725JXR, een koolwaterstof/keramisch/geweven glas-antenne-grade laminaat.Het is speciaal ontworpen om betrouwbaar te voldoen aan de strenge eisen voor hoogfrequente signaaloverdracht in nauwkeurige RF-toepassingsscenario's, met name geschikt voor cellulaire basisstation-antenne-toepassingen.
PCB-specificaties
| Parameter |
Detail |
| Aantal lagen |
2-laag (stijve structuur) |
| Basismateriaal |
Rogers RO4725JXR |
| Afmetingen van het bord |
115.1 mm × 66,3 mm per stuk (1 PCS), tolerantie ±0,15 mm |
| Minimaal spoor/ruimte |
5 mils (sporen) / 6 mils (ruimte) |
| Minimale grootte van het gat |
0.3 mm |
| Vries |
Geen blinde vias; totale vias: 131; via-platingdikte: 20 μm |
| Afgewerkte plaatdikte |
1.62mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) voor buitenste lagen |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Zilkscherm |
Geen zijderap op bovenste laag; geen zijderap op onderste laag |
| Soldeermasker |
Geen soldeermasker op de bovenste laag; geen soldeermasker op de onderste laag |
| Kwaliteitsborging |
100% elektrische test voorafgaand aan verzending |
PCB-opstapeling
| Naam van de laag |
Materiaal |
Dikte |
| Bovenlaag koper (Copper_layer_1) |
met een gewicht van niet meer dan 10 kg |
35 μm |
| Substraatkern |
Rogers RO4725JXR Core |
1.542 mm (60,7 mil) |
| Onderste koperlaag (Copper_layer_2) |
met een gewicht van niet meer dan 10 kg |
35 μm |
Rogers RO4725JXR Materiaal Inleiding
Rogers RO4725JXR koolwaterstof / keramisch / geweven glas antenne kwaliteit laminaten zijn een betrouwbaar, goedkoop alternatief voor conventionele PTFE-gebaseerde laminaten.De harssystemen van RO4725JXR dielektrische materialen bieden de benodigde eigenschappen voor een ideale antenneprestatie. RO4725JXR-laminaat van antenne-kwaliteit is volledig compatibel met conventionele FR-4 en loodvrije soldeerverwerking bij hoge temperatuur.
Deze materialen vereisen niet de speciale behandeling die op traditionele laminaten op basis van PTFE nodig is voor het bereiden van geplateerde door-gaten.RO4725JXR-laminaat is een betaalbaar alternatief voor conventionele PTFE-based antenne materialenDeze antennes hebben de mechanische en elektrische eigenschappen die antenneontwerpers nodig hebben.met waarden die antenneontwerpers in staat stellen substantiële winstwaarden te realiseren en tegelijkertijd signaalverlies te minimaliseren.
Belangrijkste kenmerken van het materiaal
| Kenmerken |
Specificatie/beschrijving |
| Materiële samenstelling |
Rogers RO4725JXR koolwaterstof / keramisch / geweven glas antenne kwaliteit laminaat |
| Dielektrische constante (Dk) |
2.55 ± 0,05 bij 10 GHz/23°C |
| Dissipatiefactor |
00,0026 bij 10 GHz/23°C; 0,0022 bij 2,5 GHz |
| Thermische coëfficiënt van dielectrische constante |
+34 ppm/°C |
| Coëfficiënt van thermische uitbreiding (CTE) |
X-as: 13,9 ppm/°C; Y-as: 19 ppm/°C; Z-as: 25,6 ppm/°C (gelijkt op koper) |
| Temperatuur van de glazen overgang (Tg) |
> 280 °C |
| Passive Intermodulation (PIM) -waarde |
-166 dBC |
| Oppervlak afwerking Voordeel |
Immersion Gold zorgt voor uitstekende lasbaarheid, corrosiebestandheid en betrouwbare bindprestaties |
Belangrijkste voordelen
Low-Loss Performance: Low-loss dielectric met een laag profiel folie, waardoor de signaalverdunning tot een minimum wordt beperkt.
Laag insetsverlies: zorgt voor efficiënte signaaloverdracht en -integriteit.
Dk-compatibiliteit: Dk is afgestemd op standaard PTFE-antennes, waardoor de ontwerpcompatibiliteit wordt vergemakkelijkt.
Verminderde PIM: lage passieve intermodulatie, waardoor interferentie wordt vermeden en de betrouwbaarheid van het systeem wordt verbeterd.
Consistente circuitprestaties: stabiele elektrische/mechanische eigenschappen voor een betrouwbare werking.
Uitstekende procescompatibiliteit: FR-4 en loodvrij soldeer compatibel, geen speciale door-gatbehandeling.
Kosteneffectieve oplossing: betaalbaar alternatief voor PTFE-laminaat, waardoor de kosteneffectiviteit wordt geoptimaliseerd.
Kwaliteitsstandaard en beschikbaarheid
Kwaliteitsstandaard: voldoet aan IPC-Klasse 2, waardoor de kwaliteit constant is via strenge procescontrole en 100% elektrische verificatie vóór verzending.
Beschikbaarheid: Wereldwijd beschikbaar, waardoor tijdige levering en efficiënte naverkoopondersteuning voor internationale klanten mogelijk is.
Typische toepassingen
Cellulaire basisstation-antennen
Samenvatting
Deze 2-laag rigide PCB op basis van Rogers RO4725JXR-substraat is een hoogwaardige, kosteneffectieve oplossing die is ontworpen voor commerciële microgolf- en RF-toepassingen,met name cellulaire basisstationantennes.
