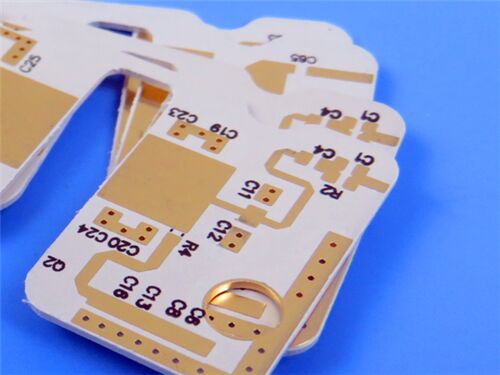

Met behulp van Rogers RO3003 hoogfrequente laminaat als basismateriaal is dit PCB geschikt voor commerciële microgolven en RF-toepassingen.RO3003 is een met keramiek gevulde PTFE-composite die het PCB een uitstekende dielektrische constante stabiliteit geeft over een breed temperatuur- en frequentiebereikHet voldoet op betrouwbare wijze aan de strenge eisen voor de signaaloverdracht met hoge frequentie in precisieregelscenario's, waaronder de radar voor auto's,5G-mmWave-infrastructuur en geavanceerde bestuurdersassistentiesystemen (ADAS).
PCB-specificaties
| Parameter |
Detail |
| Aantal lagen |
2-laag (stijve structuur) |
| Basismateriaal |
Rogers RO3003 (met keramiek gevulde hoogfrequente PTFE-compositlaminaat) |
| Afmetingen van het bord |
254 mm × 142 mm, 50 stuks per set, tolerantie ±0,15 mm |
| Minimaal spoor/ruimte |
5 mils (sporen) / 4 mils (ruimte) |
| Minimale grootte van het gat |
0.2 mm |
| Vries |
Geen blinde via's; totale via's: 250; via-platingdikte: 20 μm |
| Afgewerkte plaatdikte |
0.3 mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) voor buitenste lagen |
| Oppervlakte afwerking |
Zilveren plaat / Gouden plaat |
| Zilkscherm |
Geen zijderap op bovenste laag; wit zijderap op onderste laag |
| Soldeermasker |
Geen soldeermasker op de bovenste laag; groen soldeermasker op de onderste laag |
| Kwaliteitsborging |
100% elektrische test voorafgaand aan verzending |
PCB-opstapeling
| Naam van de laag |
Materiaal |
Dikte |
| Bovenlaag koper (Copper_layer_1) |
met een gewicht van niet meer dan 10 kg |
35 μm |
| Substraatkern |
Rogers RO3003 Core |
0.254 mm (10 mil) |
| Onderste koperlaag (Copper_layer_2) |
met een gewicht van niet meer dan 10 kg |
35 μm |
Rogers RO3003 Inleiding
Rogers RO3003 high frequency laminates zijn met keramiek gevulde PTFE-composites die zijn ontworpen voor commerciële microgolf- en RF-toepassingen.RO3003-laminaat biedt een uitstekende stabiliteit van de dielectrische constante (Dk) bij verschillende temperaturen en frequentiesDeze stabiliteit omvat ook de eliminatie van de stapsverandering in Dk die typisch bij PTFE-glasmaterialen bij kamertemperatuur optreedt.
RO3003 is ideaal voor hoogfrequente toepassingen, waaronder automobielradar (77 GHz), geavanceerde bestuurdersassistentiesystemen (ADAS) en 5G-draadloze infrastructuur (mmWave),betrouwbare prestaties bieden in veeleisende bedrijfsomgevingen.
Belangrijkste kenmerken van het materiaal
| Kenmerken |
Specificatie/beschrijving |
| Materiële samenstelling |
Rogers RO3003 PTFE-composites gevuld met keramiek |
| Dielektrische constante (Dk) |
3 ± 0,04 bij 10 GHz/23°C |
| Dissipatiefactor |
0.001 bij 10 GHz/23°C |
| Afbraaktemperatuur (Td) |
> 500°C |
| Warmtegeleidbaarheid |
0.5 W/mK |
| Vochtopname |
0.04% |
| Coëfficiënt van thermische uitbreiding (CTE) |
X-as: 17 ppm/°C; Y-as: 16 ppm/°C; Z-as: 25 ppm/°C (-55°C tot 288°C) |
| Oppervlak afwerking Voordeel |
Opties voor zilverplaten/goudplaten zorgen voor uitstekende soldeerbaarheid en corrosiebestendigheid |
Belangrijkste voordelen
Laag dielectrisch verlies bij hoogfrequente werking: een dissipatiefactor van 0,001 maakt een betrouwbaar gebruik mogelijk in toepassingen tot 77 GHz.
Uitstekende Dk-stabiliteit: superieure dielectrische constante stabiliteit bij temperatuur en frequentie, waardoor de Dk-stapsverandering bij kamertemperatuur die gebruikelijk is bij PTFE-glasmaterialen wordt geëlimineerd.
Betrouwbare mechanische prestaties: uitstekende mechanische eigenschappen ten opzichte van de temperatuur, geschikt voor betrouwbare stripline- en meerlagige platenconstructies.
Eenvormige mechanische eigenschappen: consistente prestaties over een reeks dielectrische constanten, ideaal voor meerlagig ontwerp en hybride constructies van epoxyglas.
Lage uitbreiding in het vliegtuig: CTE is afgestemd op koper, waardoor betrouwbaarder op het oppervlak gemonteerde assemblages en uitstekende dimensionale stabiliteit voor temperatuurgevoelige toepassingen mogelijk zijn.
Kosten-efficiënte volumeproductie: Economische prijsstelling van laminaat met volwassen volumeproductieprocessen.
Lage milieugevoeligheid: Vochtopname van 0,04% vermindert de prestatievermindering in vochtige omstandigheden.
KwaliteitStandaard & Beschikbaarheid
Geaccepteerde standaard: voldoet aan IPC-Klasse 2, waardoor de kwaliteit van het product constant is door middel van strikte productieprocescontrole en 100% elektrische testen vóór verzending.
Beschikbaarheid: ondersteunt wereldwijde levering, waardoor tijdige levering en efficiënte after-sales ondersteuning voor klanten over de hele wereld mogelijk zijn.
Typische toepassingen
- Automobiele radartoepassingen
-Globaal positionerende satellietantennen
- Cellulaire telecommunicatiesystemen - vermogenversterkers en antennes
- Patch-antenne voor draadloze communicatie
- Satellieten voor rechtstreekse uitzending
- Datalink op kabelnetwerken
- Afstandsmeters.
- Power backplanes.
