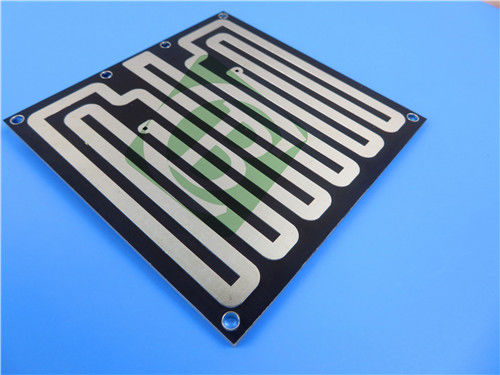

F4BTME320 PCB 60mil dubbelzijdig onderdompeling tin RF circuit board

Introductie van onze hoogwaardige 2-laags stijve PCB, vakkundig ontworpen met behulp van F4BTME320 materiaal. Deze geavanceerde PCB is ontworpen voor precisie en betrouwbaarheid in de meest veeleisende RF- en microgolf toepassingen, waardoor het de ideale keuze is voor lucht- en ruimtevaartsystemen, radartechnologieën en satellietcommunicatie.

De stack-up van deze PCB bestaat uit:

Koperlaag 1: 35 μm

F4BTME320 Kern: 1.524 mm (60 mil)

Koperlaag 2: 35 μm

PCB details

Eigenschappen en voordelen van F4BTME320 materiaal

Diëlektrische eigenschappen

F4BTME320 laminaat vertoont een stabiele diëlektrische constante van 3.2 met een nauwe tolerantie van ±0.06 bij 10 GHz. Deze uitzonderlijke stabiliteit is cruciaal voor hoogfrequente toepassingen en zorgt voor consistente signaalprestaties.

Ultra-lage verlies karakteristieken

Met een opmerkelijk lage dissipatiefactor van slechts 0.002 bij 10 GHz (0.0026 bij 20 GHz), minimaliseert F4BTME320 signaalverlies, waardoor het perfect is voor gevoelige RF-toepassingen zoals phased array antennes en militaire radarsystemen.

Vochtbestendigheid

Met een vochtabsorptie van slechts 0.05% behoudt deze PCB uitstekende prestaties in vochtige omgevingen en vermindert het aanzienlijk het risico op delaminatie.

Thermische prestaties

De CTE-waarden voor F4BTME320 zijn ontworpen voor thermische betrouwbaarheid:

- X-as: 13 ppm/°C

- Y-as: 15 ppm/°C

- Z-as: 58 ppm/°C

Deze geoptimaliseerde waarden zorgen voor dimensionale stabiliteit bij bedrijfstemperaturen van -55°C tot 288°C.

Uitzonderlijke PIM-prestaties

Met PIM-waarden die consistent onder -160 dBc liggen, levert dit materiaal uitstekende prestaties voor passieve intermodulatie-gevoelige toepassingen zoals basisstationantennes.

Typische toepassingen

De geavanceerde eigenschappen van deze PCB maken hem geschikt voor de meest veeleisende hoogfrequente toepassingen:

- Lucht- en ruimtevaart- en defensiesystemen: Radar en avionica die extreme betrouwbaarheid vereisen

- Phased array antennes: Precisie fase-gevoelige toepassingen

- Satellietcommunicatie: Hoogfrequente signaaloverdracht

- Militaire radarsystemen: Missie-kritische detectiesystemen

- 5G-infrastructuur: Basisstationantennes en RF-componenten

- Microgolf- en RF-systemen: Vermogensverdelers, koppelaars en voedingsnetwerken

Naleving en normen

Deze PCB voldoet strikt aan de IPC-Class-2 normen, wat garandeert dat hij voldoet aan strenge industriële eisen voor kwaliteit en betrouwbaarheid. Alle artwork wordt geleverd in Gerber RS-274-X formaat voor naadloze productie-integratie.

Wereldwijde beschikbaarheid

Wij bieden wereldwijde verzending, waardoor tijdige levering aan ingenieurs en fabrikanten in alle regio's wordt gegarandeerd.

Conclusie

Deze 2-laags stijve PCB met F4BTME320 constructie vertegenwoordigt het toppunt van hoogfrequente printplaattechnologie. Door superieure materiaaleigenschappen te combineren met precisie-engineering en rigoureuze kwaliteitscontrole, levert deze oplossing ongeëvenaarde prestaties voor de meest uitdagende toepassingen. Door deze PCB te selecteren, kiest u een oplossing die de signaalintegriteit verbetert, de systeem betrouwbaarheid verhoogt en bestand is tegen de meest veeleisende operationele omgevingen. Werk samen met ons voor uw geavanceerde RF- en microgolf PCB-vereisten.
