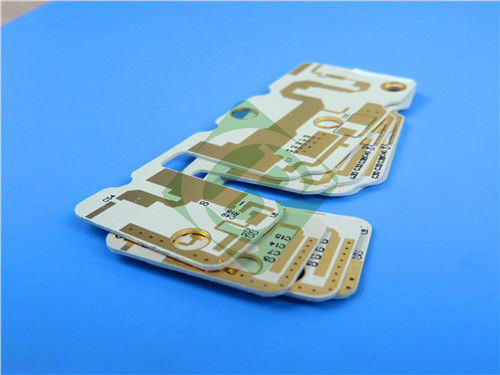

TRF-45 PCB 32mil 2-laags RF printplaat ENIG afwerking

Naarmate de vraag naar hoogwaardige elektronica blijft stijgen, is de behoefte aan geavanceerde printplaten (PCB's) die aan strenge eisen kunnen voldoen groter dan ooit. Onze nieuw verzonden dubbelzijdige PCB, geconstrueerd uit TRF-45 materiaal, is een voorbeeld van deze vraag.

Materiaalsamenstelling: TRF-45

Het TRF-45 laminaatmateriaal vertegenwoordigt een geavanceerde doorbraak in low-loss, thermisch stabiele laminaten. Ontwikkeld door Taconic's Advanced Dielectric Division, is TRF-45 geweven glas versterkt, wat de dimensionale stabiliteit verbetert en tegelijkertijd een hoge mate van betrouwbaarheid behoudt in uitdagende omgevingen. De unieke samenstelling zorgt ervoor dat het goed presteert over een breed temperatuurbereik, inclusief soldeercondities, waardoor het ideaal is voor hoogfrequente toepassingen.

Kenmerken
- Low-loss keramiekgevuld PTFE
- Stabiele diëlektrische constante (Dk) van 4,5±0,15 bij 10 GHz over temperatuur en frequentie
- Dissipatiefactor van 0,0035 bij 10 GHz
- Vocht absorptie van 0,06%
- X-as CTE van 9 ppm/°C, Y-as CTE van 9 ppm/°C, Z-as CTE van 40 ppm/°C, 50°C tot 150°C
- Thermische geleidbaarheid van 0,43 W/mk
- Ontvlambaarheid van UL 94-V0

PCB Specificatie

PCB Stackup

Het stackup ontwerp van deze PCB is cruciaal voor de prestaties:

- Koperlaag 1: 35 μm

- TRF-45 Kern: 0,813 mm (32 mils)

- Koperlaag 2: 35 μm

Deze opstelling zorgt ervoor dat de PCB de signaalintegriteit en thermische stabiliteit behoudt, essentieel voor hoogfrequente toepassingen.

Kwaliteitsborging

Kwaliteit staat centraal in de PCB-productie en deze TRF-45 PCB voldoet aan de IPC-Class-2-normen, wat betrouwbare prestaties in verschillende toepassingen garandeert. Elke PCB ondergaat een 100% elektrische test voorafgaand aan verzending, wat geruststelling biedt over de functionaliteit en betrouwbaarheid.

Toepassingen

De TRF-45 PCB is ideaal voor verschillende hightech toepassingen, waaronder:

- Satellietradio-antennes: De low-loss eigenschappen en stabiele diëlektrische eigenschappen van de PCB maken hem perfect voor satellietcommunicatie, waardoor een heldere signaaloverdracht en -ontvangst wordt gegarandeerd.

- RFID-antennes: Met zijn robuuste ontwerp en uitstekende prestaties is deze PCB een uitstekende keuze voor RFID-toepassingen, waardoor efficiënte communicatie in tracking- en identificatiesystemen wordt vergemakkelijkt.

- GPS-antennes: De TRF-45 PCB levert nauwkeurige locatiegegevens, waardoor deze essentieel is voor navigatiesystemen die een hoge nauwkeurigheid en betrouwbaarheid vereisen.

Conclusie

De TRF-45 dubbelzijdige PCB is een geavanceerde oplossing op maat voor hoogwaardige toepassingen binnen de elektronicasector. Met zijn geavanceerde materiaaleigenschappen, strenge kwaliteitsnormen en compacte ontwerp dient hij als een essentieel hulpmiddel voor fabrikanten en ontwerpers. Terwijl we ernaar streven te innoveren in elektronisch ontwerp, is de TRF-45 PCB goed uitgerust om de eisen van een snel veranderende technologische omgeving aan te pakken. Of hij nu wordt gebruikt voor satellietcommunicatie, RFID-technologie of GPS-systemen, deze PCB is ontworpen om uitstekende prestaties en betrouwbaarheid te leveren.
