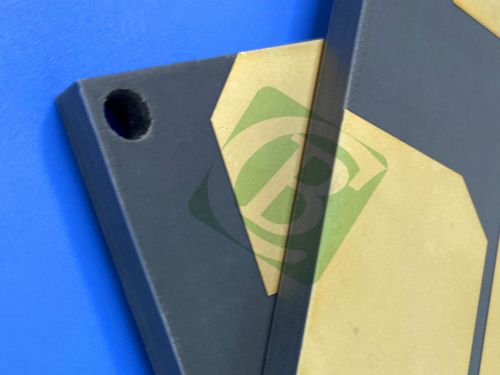

Dubbelzijdige TP980 PCB met ENIG-afwerking 4mm dikte

Materiaalsamenstelling

Het basismateriaal voor deze PCB is TP980, bekend om zijn geavanceerde diëlektrische eigenschappen. Dit thermoplastische materiaal bestaat uit een mengsel van keramiek en polyfenyleenoxide (PPO) hars, opzettelijk ontworpen zonder glasvezelversterking. Deze unieke samenstelling maakt precieze aanpassingen van de diëlektrische constante mogelijk, waardoor TP980 geschikt is voor een breed scala aan hoogfrequente toepassingen.

PCB Stackup

De stack-up van deze PCB is zorgvuldig ontworpen om de prestaties te optimaliseren:

- Koperlaag 1: 35 μm koper wordt gebruikt voor de eerste laag, wat zorgt voor de nodige routing- en aardingsmogelijkheden.

- TF980 Kern: Het kernmateriaal, met een afmeting van 4,0 mm (157,5 mils), draagt significant bij aan de diëlektrische eigenschappen van de printplaat, waardoor de signaalintegriteit en thermisch beheer worden verbeterd.

- Koperlaag 2: Een extra koperlaag van 35 μm dient een vergelijkbare functie als de eerste, waardoor efficiënte routing en componentplaatsing mogelijk is.

PCB Specificatie

Artwork en kwaliteitsnormen

Dit PCB-artwork wordt geleverd in het Gerber RS-274-X-formaat, een veelgebruikte standaard in de PCB-fabricage die compatibiliteit garandeert in verschillende fabricageprocessen. Dit formaat maakt een precieze communicatie van het PCB-ontwerp met fabrikanten mogelijk.

Door te voldoen aan de IPC-Class-2 kwaliteitsnormen, voldoet deze PCB aan essentiële eisen voor betrouwbaarheid en prestaties, waardoor deze in verschillende toepassingen kan worden gebruikt zonder de functionaliteit in gevaar te brengen.

Beschikbaarheid

De TP980 PCB is wereldwijd verkrijgbaar, waardoor het een veelzijdige keuze is voor fabrikanten en ontwerpers die hoogfrequente oplossingen in hun elektronische producten willen implementeren.

Kenmerken van TP980

- Diëlektrische constante (Dk): 9.8 ± 0.2 bij 10 GHz, wat zorgt voor stabiele prestaties voor hoogfrequente signalen.

- Dissipatiefactor: 0.0012 bij 10 GHz, wat duidt op een laag energieverlies tijdens signaaloverdracht.

- Thermische coëfficiënt van diëlektrische constante (TCDK): -40 ppm/°C, waardoor de prestaties worden gehandhaafd over een breed temperatuurbereik van -55°C tot 150°C.

- CTE-waarden:

- X-as: 40 ppm/°C

- Y-as: 40 ppm/°C

- Z-as: 55 ppm/°C

- Thermische geleidbaarheid: 0.65 W/mk, wat effectieve warmteafvoer vergemakkelijkt.

- Vocht absorptie: 0.01%, waardoor het risico op vochtgerelateerde storingen wordt verminderd.

- UL-classificatie: 94-V0, wat de naleving van brandveiligheidsnormen garandeert.

Typische toepassingen

De TP980 PCB is bijzonder geschikt voor veeleisende toepassingen, waaronder:

- Wereldwijde satellietnavigatiesystemen: Biedt de nodige precisie en betrouwbaarheid voor navigatietechnologie.

- Raketgebonden technologieën: Voldoet aan strenge prestatie- en betrouwbaarheidsnormen die essentieel zijn in defensietoepassingen.

- Zekeringtechnologie: Biedt robuuste en betrouwbare prestaties in kritieke veiligheidstoepassingen.

- Geminiaturiseerde antennes: Maakt compacte ontwerpen mogelijk zonder concessies te doen aan de prestaties, cruciaal in moderne communicatiesystemen.

Conclusie

TP980 PCB is een voorbeeld van de kruising van geavanceerde materiaalkunde en elektronica-engineering. Met zijn uitzonderlijke diëlektrische eigenschappen, robuuste constructie en naleving van kwaliteitsnormen, is het een uitstekende keuze voor hoogfrequente toepassingen. Naarmate de vraag naar betrouwbare en efficiënte PCB's blijft stijgen, staat de TP980 klaar om de uitdagingen van modern elektronisch ontwerp aan te gaan.
