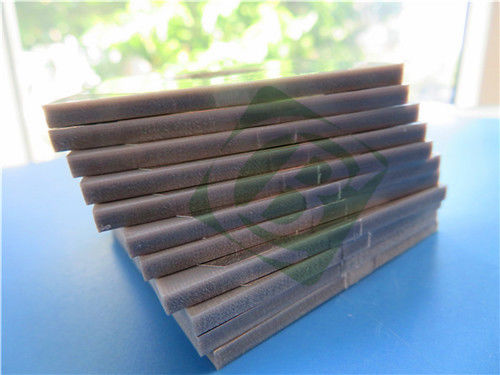

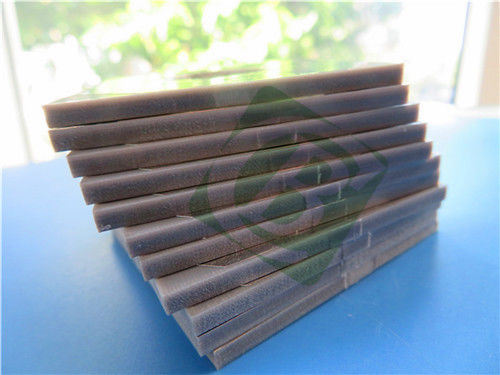

2-laags TP450 PCB 2,5 mm dik ENIG printplaat

Introductie van onze hoogwaardige dubbelzijdige PCB, vervaardigd uit TP450-materiaal. Deze PCB is ontworpen voor precisietoepassingen in diverse hoogfrequente omgevingen, waaronder satellietnavigatiesystemen en geavanceerde antennetechnologie. Met zijn robuuste constructie en superieure elektrische eigenschappen is deze PCB ideaal voor ingenieurs die op zoek zijn naar betrouwbaarheid en prestaties.

PCB Stackup

De PCB heeft een goed gestructureerde stackup:

Koperlaag 1: 35 μm

TP450 Kern: 2,54 mm (100 mil)

Koperlaag 2: 35 μm

PCB Specificaties

Kenmerken en voordelen van TP450-materiaal

Diëlektrische eigenschappen

TP450 vertoont een diëlektrische constante van 4,5 ± 0,2 bij 10 GHz, wat cruciaal is voor hoogfrequente toepassingen. Deze stabiliteit zorgt voor minimale signaaldegradatie, waardoor het ideaal is voor communicatietechnologieën.

Lage verliestangent

Met een dissipatiefactor van 0,0010 bij 10 GHz minimaliseert TP450 energieverlies, wat zorgt voor efficiënte signaaloverdracht. Deze eigenschap is met name voordelig voor toepassingen die snelle gegevensverwerking vereisen.

Vochtbestendigheid en thermische stabiliteit

De PCB heeft een vochtabsorptie van slechts 0,01%, waardoor het risico op delaminatie aanzienlijk wordt verminderd en de langdurige betrouwbaarheid in verschillende omgevingen wordt gewaarborgd. Bovendien maken de lage TCDK (-50 ppm/°C) en thermische geleidbaarheid (0,44 W/mk) van TP450 het geschikt voor toepassingen bij hoge temperaturen.

CTE-waarden

De CTE-waarden voor TP450 zijn geoptimaliseerd voor elektronische toepassingen:

- X-as: 50 ppm/°C

- Y-as: 50 ppm/°C

- Z-as: 60 ppm/°C

Deze meetwaarden zorgen ervoor dat de PCB zijn integriteit behoudt bij temperatuurschommelingen, waardoor het een betrouwbare keuze is voor kritieke toepassingen.

Typische toepassingen

De veelzijdigheid van deze PCB maakt hem geschikt voor een reeks geavanceerde toepassingen, waaronder:

- Wereldwijde satellietnavigatiesystemen: Zorgt voor nauwkeurige signaalverwerking en betrouwbaarheid.

- Raketgedragen technologieën: Betrouwbare prestaties onder extreme omstandigheden.

- Zekeringtechnologie: Cruciaal voor veiligheid en operationele betrouwbaarheid.

- Geminiaturiseerde antennes: Ondersteunt compacte ontwerpen zonder functionaliteit op te offeren.

Naleving en kwaliteitsnormen

Deze PCB wordt vervaardigd in overeenstemming met IPC-Class-2-normen, waardoor de naleving van industriële benchmarks voor betrouwbaarheid en kwaliteit wordt gewaarborgd. De meegeleverde artwork in Gerber RS-274-X-formaat vergemakkelijkt een naadloze integratie in productieprocessen.

Wereldwijde beschikbaarheid

Onze dubbelzijdige PCB met TP450-constructie is wereldwijd leverbaar, waardoor deze toegankelijk is voor fabrikanten en ingenieurs over de hele wereld. Deze wereldwijde beschikbaarheid zorgt ervoor dat u, waar u ook bent, kunt vertrouwen op onze PCB voor uw geavanceerde elektronische behoeften.

Conclusie

Deze dubbelzijdige PCB, geconstrueerd uit TP450-materiaal, vertegenwoordigt een hoogwaardige oplossing die is afgestemd op de eisen van moderne elektronica. Het robuuste ontwerp, de superieure diëlektrische eigenschappen en de strenge tests maken het een ideale keuze voor toepassingen in satellietnavigatie, rakettechnologie en meer. Door te kiezen voor onze PCB investeert u in een betrouwbare, efficiënte oplossing die de prestaties en betrouwbaarheid van uw elektronische apparaten verbetert.
