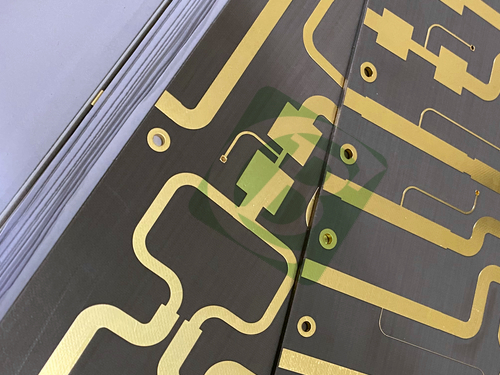

Dit is een hoogwaardig, tweelaags, rigide PCB, ontworpen met TLY-5 materiaal.Het maakt het de ideale keuze voor een breed scala van toepassingen, waaronder automotive radar, satellietcommunicatie en ruimtevaarttechnologieën.
De stapel van dit PCB bestaat uit:
- Koperlaag 1: 35 μm
- TLY-5 Core: 3,175 mm (125 mil)
- Koperlaag 2: 35 μm
PCB-gegevens
| Parameter |
Specificatie |
| Basismateriaal |
TLY-5 |
| Aantal lagen |
2 lagen |
| Afmetingen van het bord |
106 mm x 48,5 mm ± 0,15 mm |
| Minimaal spoor/ruimte |
7/7 ml |
| Minimale grootte van het gat |
0.4 mm |
| Blinde weg |
- Nee, niet echt. |
| Afgewerkte plaatdikte |
3.2 mm |
| Afgewerkte cu-gewicht |
1 oz (1,4 ml) voor buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Hoogste zijdeplaat |
- Nee, niet echt. |
| Onderste zijdeplaat |
- Nee, niet echt. |
| Top Solder Mask |
- Nee, niet echt. |
| Onderste soldeermasker |
- Nee, niet echt. |
| Elektrische tests |
100% elektrische test vóór verzending |
Kenmerken en voordelen van TLY-5 materiaal
Dielectrische eigenschappen
TLY-5-laminaat vertoont een dielectrische constante van 2,2 met een strakke tolerantie van 0,02 bij 10 GHz/23°C. Deze stabiliteit is cruciaal voor hoogfrequente toepassingen, waardoor minimaal signaalverlies wordt gewaarborgd.
Tangent van lage verliezen
Met een verliestangent van slechts 0,0009 bij 10 GHz minimaliseert TLY-5 het energieverlies, waardoor het ideaal is voor hoogfrequente toepassingen zoals automotive radar en telecommunicatie.
Vochtbestendigheid
Dit PCB heeft een vochtabsorptie van slechts 0,02%, waardoor het risico op delaminatie aanzienlijk wordt verminderd en de betrouwbaarheid op lange termijn onder verschillende omgevingsomstandigheden wordt gewaarborgd.
Coëfficiënt van thermische uitbreiding (CTE)
De CTE-waarden voor TLY-5 zijn geoptimaliseerd voor elektronische toepassingen:
- X-as: 26 ppm/°C
- Y-as: 15 ppm/°C
- Z-as: 217 ppm/°C
Deze metrics zorgen ervoor dat het PCB zijn integriteit en prestaties behoudt onder thermische spanning.
Typische toepassingen
De veelzijdigheid van dit PCB maakt het geschikt voor verschillende hoogwaardige toepassingen, waaronder:
- Automotive Radar: hoge snelheid en betrouwbaarheid in moeilijke omgevingen.
- Satelliet- en cellulaire communicatie: essentieel voor de integriteit en prestaties van het signaal.
- Versterkers: ondersteunt efficiënt stroombeheer in compacte ontwerpen.
- Low-Noise Block Converters (LNB's), Low-Noise Amplifiers (LNA's), Low-Noise Converters (LNC's): Critisch voor signaalversterking en -verwerking.
- Ruimtevaart: voldoet aan strenge eisen aan betrouwbaarheid en prestaties.
- Ka-, E- en W-bandtoepassingen: ondersteunt geavanceerde communicatietechnologieën.
Naleving en normen
Deze PCB voldoet aan de IPC-Klasse-2-normen, zodat deze voldoet aan de industriële maatstaven voor betrouwbaarheid en kwaliteit.gereed voor naadloze integratie in productieprocessen.
Wereldwijde beschikbaarheid
Dit PCB is beschikbaar voor wereldwijde verzending, waardoor het toegankelijk is voor fabrikanten en ingenieurs over de hele wereld.
Conclusies
Dit tweelaags rigide PCB met TLY-5-constructie is een high-performance oplossing die is ontworpen om te voldoen aan de eisen van moderne elektronische toepassingen.en rigoureuze tests maken het een ideale keuze voor ingenieurs en fabrikanten die op zoek zijn naar betrouwbaarheid en prestatiesDoor voor ons PCB te kiezen, investeert u in een duurzame en efficiënte oplossing die uw producten en toepassingen zal verbeteren.
