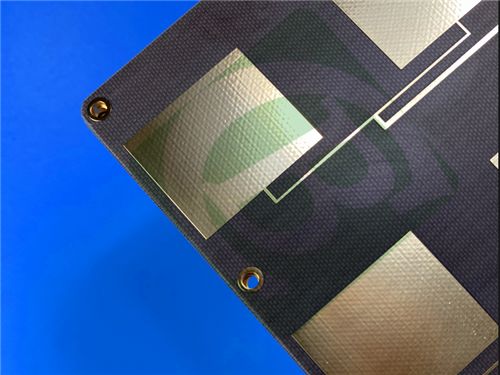

Inleiding tot TLX-8-materiaal
TLX-8 is een hoogvolume-antennemateriaal samengesteld uit PTFE-glasvezellaminaat, speciaal ontworpen voor betrouwbare prestaties in een breed scala aan RF-toepassingen.De veelzijdigheid komt door verschillende dikte opties en koper bekleding soortenTLX-8 toont mechanische versterking in zware omgevingen, waaronder:
- Hoge trillingen tijdens lanceringen.
- Blootstelling aan hoge temperaturen in motormodules
- Stralingsresistentie voor ruimte toepassingen
- Extreme omstandigheden op zee voor marineantennes
- Breed temperatuurbereik voor hoogtemetersubstraten tijdens de vlucht
PCB-opstapeling
De stapel van het PCB bestaat uit:
- Koperlaag 1: 35 μm
- Taconic TLX-8 Core: 0,254 mm (10 mil)
- Koperlaag 2: 35 μm
PCB-gegevens
| Parameter |
Specificatie |
| Basismateriaal |
TLX-8 |
| Aantal lagen |
2 lagen |
| Afmetingen van het bord |
20 mm x 21,35 mm ± 0,15 mm |
| Minimaal spoor/ruimte |
5/6 ml |
| Minimale grootte van het gat |
0.2 mm |
| Blinde weg |
- Nee, niet echt. |
| Afgewerkte plaatdikte |
0.3 mm |
| Afgewerkte cu-gewicht |
1 oz (1,4 ml) voor buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Elektroless Nickel Immersion Gold (ENIG) |
| Hoogste zijdeplaat |
- Nee, niet echt. |
| Onderste zijdeplaat |
- Nee, niet echt. |
| Top Solder Mask |
- Nee, niet echt. |
| Onderste soldeermasker |
- Nee, niet echt. |
| Elektrische tests |
100% elektrische test vóór verzending |
Kwaliteitsnormen en beschikbaarheid
Dit PCB voldoet aan de kwaliteitsnormen van IPC-Klasse 2 en is wereldwijd verkrijgbaar.
Voordelen van TLX-8 PCB's
- Uitstekende PIM-waarden: gemeten onder -160 dBc
- Mechanische en thermische eigenschappen: uitstekende prestaties in moeilijke omgevingen
- lage en stabiele dielectrische constante (Dk): zorgt voor een consistent elektrisch vermogen
- Dimensionaal stabiel: behoudt de vormfactor onder verschillende omstandigheden
- Lage vochtopname: Verbetert duurzaamheid en betrouwbaarheid
- Strikt gecontroleerde Dk: zorgt voor voorspelbare prestaties
- lage dissipatiefactor (DF): vermindert het signaalverlies
- UL 94 V0: hoge ontvlambaarheid
- Ideaal voor laag laaggetal Microwave ontwerpen: Perfect voor geavanceerde RF toepassingen
Elektrische eigenschappen
- Dielectrische constante @ 10 GHz: 2,55 ± 0.04
- Dissipatiefactor @ 10 GHz: 0.0018
- Oppervlakteweerstand (bij verhoogde temperatuur): 6,605 x 10^8 Mohm
- Oppervlakteweerstand (vochtigheidsomstandigheden): 3,550 x 10^6 Mohm
- Volumeweerstand (verhoogde temperatuur): 1,110 x 10^10 Mohm/cm
- Volumeweerstand (vochtigheidsomstandigheden): 1,046 x 10^10 Mohm/cm
Dimensionale stabiliteit
- MD na bakken: 0,06 mm/M
- CD na bakken: 0,08 mm/M
- MD Thermische spanning: 0,09 mm/M
- CD Thermische spanning: 0,10 mm/M
Coëfficiënt van thermische uitbreiding (CTE)
- X: 21 ppm/°C
- Y: 23 ppm/°C
- Z: 215 ppm/°C
Thermische eigenschappen
- 2% gewichtsverlies: 535 °C
- 5% gewichtsverlies: 553 °C
Chemische en fysische eigenschappen
- Vochtopname: 0,02%
- Dielectrische breuk: > 45 kV
- Brandbaarheid: V-0
Typische toepassingen
TLX-8 PCB's zijn geschikt voor verschillende toepassingen, waaronder:
- Radarsystemen
- Mobiele communicatie
- Microwave-testapparatuur
- Microwave-transmissieapparaten
- koppelers, splitters, combinatoren, versterkers en antennes
Met zijn robuuste constructie en uitzonderlijke eigenschappen is TLX-8 het materiaal van keuze voor hoogwaardige PCB's in veeleisende RF-omgevingen.
