In de dynamische wereld van de elektronica is de vraag naar hoogwaardige printplaten (PCB's) nog nooit zo groot geweest.is speciaal ontworpen om aan de strenge eisen van RF- en microgolftoepassingen te voldoen.
Materiaalkeuze: Rogers RO3006
De kern van dit PCB is Rogers RO3006, een geavanceerd gelamineerd materiaal dat bekend staat om zijn uitzonderlijke elektrische en mechanische eigenschappen.Dit met keramiek gevulde PTFE-composite is ontworpen voor commerciële microgolf- en RF-toepassingen, met een superieure prestatie en stabiliteit.
| Vastgoed |
RO3006 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
6.15±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
6.5 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.002 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
- 262 |
Z. |
ppm/°C |
10 GHz -50°Ctot 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumeweerstand |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Tensielmodule |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Vochtopname |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Specifieke warmte |
0.86 |
|
j/g/k |
|
Berekeningen |
| Warmtegeleidbaarheid |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coëfficiënt van thermische uitbreiding
(-55 tot en met 288°C) |
17
17
24 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Dichtheid |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
7.1 |
|
Ik ben erbij. |
1 oz, EDC na soldeerfloat |
IPC-TM 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Belangrijkste kenmerken van Rogers RO3006
- Dielektrische constante (Dk): 6,15 ± 0,15 bij 10 GHz en 23°C, deze stabiele Dk is cruciaal voor het behoud van de signaalintegriteit in hoogfrequente toepassingen.
- Dissipatiefactor: Met een lage dissipatiefactor van 0,002 bij 10 GHz minimaliseert Rogers RO3006 energieverlies, waardoor het ideaal is voor een efficiënte signaaloverdracht.
- Thermische stabiliteit: de thermische ontbindingstemperatuur (Td) bedraagt meer dan 500°C, wat zorgt voor een robuuste prestatie in veeleisende thermische omgevingen.
- Vochtabsorptie: een opmerkelijk lage vochtabsorptie van 0,02% vergroot de betrouwbaarheid van het PCB onder verschillende omgevingsomstandigheden.
- Coëfficiënt van thermische uitbreiding (CTE): met X- en Y-assen bij 17 ppm/°C en Z-as bij 24 ppm/°C biedt Rogers RO3006 een uitstekende dimensionale stabiliteit.

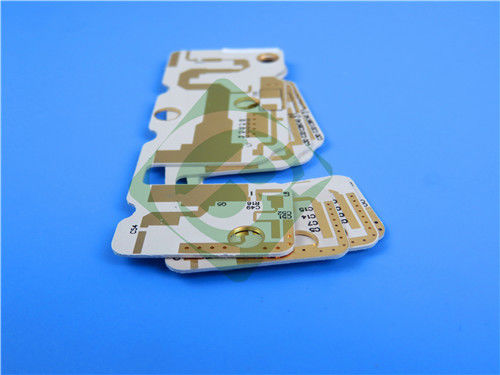

PCB-specificaties
| Parameter |
Specificatie |
| Basismateriaal |
RO3006 |
| Aantal lagen |
2 lagen |
| Afmetingen van het bord |
45.2 mm x 43,5 mm |
| Minimaal spoor/ruimte |
5/5 ml |
| Minimale grootte van het gat |
0.2 mm |
| Blinde weg |
- Nee, niet echt. |
| Afgewerkte plaatdikte |
0.3 mm |
| Afgewerkte cu-gewicht |
1 oz (1,4 ml) buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Hoogste zijdeplaat |
Wit |
| Onderste zijdeplaat |
- Nee, niet echt. |
| Top Solder Mask |
- Nee, niet echt. |
| Onderste soldeermasker |
- Nee, niet echt. |
Stackupconfiguratie
Het PCB is voorzien van een robuuste stapel die is ontworpen voor een optimale elektrische prestatie:
- Koperlaag 1: 35 μm
- Rogers RO3006 Core: 10 mils (0,254 mm)
- Koperlaag 2: 35 μm
Deze configuratie zorgt voor effectieve elektrische verbindingen en een stabiel thermisch beheer, cruciaal voor hoogfrequente toepassingen.
Kwaliteitsborging
Elke PCB wordt vóór verzending onderworpen aan een elektrische test van 100% om te waarborgen dat de IPC-klasse-2-normen worden nageleefd.Dit strenge testproces is ontworpen om de betrouwbaarheid en prestaties in veeleisende omgevingen te garanderen.
Typische toepassingen
De veelzijdigheid van dit PCB maakt het ideaal voor verschillende hoogfrequente toepassingen, waaronder:
- Automobiele radartoepassingen: verbetering van de veiligheid van voertuigen en navigatiesystemen.
- Global Positioning Satellite (GPS) antennes: zorgen voor nauwkeurige locatieopsporing met minimaal signaalverlies.
- Cellulaire telecommunicatiesystemen: Perfect voor vermogenversterkers en antennes, die een betrouwbare communicatie ondersteunen.
- Patch antennes voor draadloze communicatie: ondersteuning van naadloze connectiviteit voor mobiele apparaten.
- Direct Broadcast Satellites: leveren van hoogwaardige satellietsignalen voor entertainment en communicatie.
- Datalink op kabelsystemen: vergemakkelijking van een efficiënte gegevensoverdracht voor kabelnetwerken.
- Remote meterlezers: verbetering van het beheer van nutsbedrijven met betrouwbare gegevensverzameling.
- Power Backplanes: Ondersteuning van een hoogwaardige energieverdeling in complexe systemen.
Conclusies
Dit 2-lagige PCB met Rogers RO3006-materiaal staat voor de voorhoede van PCB-technologie en biedt uitzonderlijke prestaties, betrouwbaarheid en veelzijdigheid.
Door te investeren in deze geavanceerde pcb-oplossing zorgt u er niet alleen voor dat uw producten voldoen aan de eisen van moderne technologie, maar stelt u ze ook in staat om te slagen in een steeds competitiever wordende markt.Voor meer informatie of om een bestelling te plaatsen, neem vandaag nog contact met ons op! Laten we uw elektronische oplossingen naar het volgende niveau tillen!
