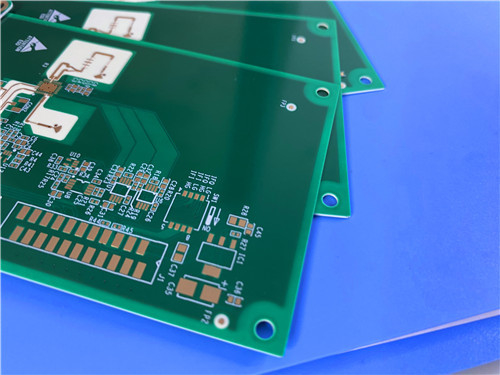

We introduceren onze geavanceerde 6-laag hybride PCB, die de hoogfrequente mogelijkheden van RO4350B combineert met de mechanische sterkte van high-Tg FR-4.Deze PCB is ontworpen voor toepassingen die uitzonderlijke prestaties en betrouwbaarheid vereisen in veeleisende omgevingen, waardoor het ideaal is voor verschillende hightech industrieën.
1Basismaterialen:
- RO4350B:RO4350B is bekend om zijn superieure hoogfrequente prestaties en beschikt over een dielectrische constante van 3,48 en een dissipatiefactor van 0,0037 bij 10 GHz.Dit materiaal is cruciaal voor het minimaliseren van signaalverlies en het waarborgen van hoge integriteit in RF toepassingen.
- High-Tg FR-4:Met een glazen overgangstemperatuur (Tg) van ≥ 170°C biedt dit materiaal een uitstekende warmtebestandheid en mechanische stabiliteit, waardoor het geschikt is voor hoogtemperatuursoldeerprocessen.
Detaille specificaties
- Aantal lagen: 6 lagen
- Afmetingen van het bord: 155 mm x 120 mm (± 0,15 mm)
- Minimaal spoor/ruimte: 4/6 mils
- Minimale gatgrootte: 0,4 mm
- Blinde weg: geen
- Afgeronde platendikte: 1,6 mm
- Gewicht van het afgewerkte koper: 1 oz (1,4 ml) voor de buitenste lagen
- Via Plating Dikte: 20 μm
- Oppervlakte: onderdompeling zilver
- Zijderap: wit (boven), geen (onder)
- Soldeermasker: groen (boven en beneden)
- Kwaliteitsborging: 100% elektrische test vóór verzending
Kunstwerken en normen
- Tipe van het geleverde kunstwerk: Gerber RS-274-X
- Kwaliteitsstandaard: IPC-klasse 2
- Beschikbaarheid: Wereldwijd
| RO4350B Typische waarde |
| Vastgoed |
RO4350B |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.48±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.66 |
Z. |
|
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0037
0.0031 |
Z. |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+50 |
Z. |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
31.2(780) |
Z. |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.5 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
10
12
32 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.06 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
0.88
(5.0) |
|
N/mm
(PLI) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
(3)V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Belangrijkste voordelen van hybride PCB
1. Prestatieoptimalisatie
De combinatie van RO4350B en high-Tg FR-4 zorgt voor significante prestatieverbeteringen:
- Signal Integrity: RO4350B is ideaal voor hoogfrequente schakelingen, zoals antennes en RF traces, waardoor minimaal signaalverlies en -vertraging wordt gewaarborgd.
4 materiaal efficiënt beheert laagfrequente en krachtige secties en zorgt voor kostenefficiëntie.
- Impedantiebeheersing: De strakke dielektrische constante tolerantie van RO4350B (±0,05) maakt een nauwkeurige impedantieafsluiting mogelijk, wat cruciaal is voor toepassingen met hoge frequentie.
2. Thermisch beheer en betrouwbaarheid
- Hoogtemperatuurbestendigheid: de hoge Tg van FR-4 is geschikt voor loodvrije soldeerprocessen,Terwijl RO4350B's lage coëfficiënt van thermische uitbreiding (CTE) helpt bij het verminderen van thermische spanning en het risico op delaminatie.
- UL 94 V-0-certificering: RO4350B's vlamvertragende eigenschappen verbeteren de algehele veiligheid en betrouwbaarheid van het PCB, waardoor het geschikt is voor verschillende veeleisende toepassingen.
3Kosten en productie-efficiëntie
- Selectief materiaalgebruik: door RO4350B alleen in hoogfrequente gebieden te gebruiken, kunnen fabrikanten de materiaalkosten optimaliseren zonder afbreuk te doen aan de prestaties.
- Procescompatibiliteit: beide materialen zijn compatibel met standaard FR-4-processen, waaronder boren, etsen en lamineren,het productieproces vereenvoudigen en de behoefte aan gespecialiseerde apparatuur verminderen.
Typische toepassingen
Deze hybride PCB is geschikt voor een breed scala aan hightech toepassingen, waaronder:
- Cellulaire basisstations, antennes en vermogenversterkers**: betrouwbare communicatie in mobiele netwerken.
- RF-identificatiemerkers: het vergemakkelijken van een efficiënte opsporing en identificatie.
- Radar en sensoren voor de automobielindustrie: verbetering van de veiligheid van voertuigen en navigatiesystemen.
- LNB's voor directe uitzendingssatellieten: het leveren van signaalontvangst van hoge kwaliteit voor satellietcommunicatie.
Conclusies
Deze 6-laag hybride PCB met RO4350B en high-Tg FR-4 vertegenwoordigt de nieuwste PCB-technologie, die een combinatie van prestaties, betrouwbaarheid en kosteneffectiviteit biedt.met een vermogen van niet meer dan 50 WDeze PCB voldoet aan de strenge eisen van de moderne elektronica en zorgt voor een uitzonderlijke signaalintegriteit en thermisch beheer.
Investeren in onze hybride PCB-oplossingen betekent dat u kiest voor kwaliteit en innovatie die uw elektronische ontwerpen verbeteren.Neem contact op met ons verkoopteam.Laat ons uw projecten ondersteunen met onze hoogwaardige PCB-oplossingen!
