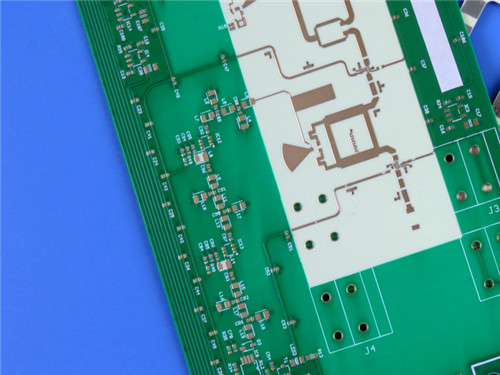

We presenteren onze hoogwaardige vierlaagse PCB, zorgvuldig ontworpen met geavanceerde materialen om aan de eisen van moderne elektronische toepassingen te voldoen.Dit PCB combineert de robuustheid van RO4350B en S1000-2M, waardoor uitzonderlijke betrouwbaarheid en prestaties in verschillende omgevingen worden gewaarborgd.
Materiële samenstelling
Deze PCB heeft een unieke constructie die RO4350B en S1000-2M-materialen combineert.
- RO4350B:Dit materiaal staat bekend om zijn hoogfrequente prestaties en stabiliteit. Het is een geweven glasversterkt koolwaterstof/keramisch laminaat dat een dielectrische constante (Dk) van 3,48 ± 0,05 biedt bij 10 GHz,Met een thermische uitbreidingscoëfficiënt (CTE) die nauw overeenkomt met die van koper, garandeert het een uitstekende dimensionale stabiliteit, wat cruciaal is voor meerlagig ontwerp.
| RO4350B Typische waarde |
| Vastgoed |
RO4350B |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.48±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.66 |
Z. |
|
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0037
0.0031 |
Z. |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+50 |
Z. |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
31.2(780) |
Z. |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.5 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
10
12
32 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.06 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
0.88
(5.0) |
|
N/mm
(PLI) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
(3)V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
- S1000-2M:Dit materiaal vergroot de mechanische robuustheid en de thermische weerstand, met een Tg van 180°C. De lagere CTE van de Z-as draagt bij tot een betere betrouwbaarheid van de verbindingen via de gaten,waardoor het ideaal is voor toepassingen met hoge frequentie en hoog vermogen.
Structuur van de lagen
Het PCB bestaat uit vier lagen, elk zorgvuldig ontworpen voor een optimale prestatie:
Koperen_laag_1 - 35 μm
RO4350B - 0,254 mm (10mil)
Copper_layer_2 - 35 μm
Prepreg - 1080 RC63% +7628 (43%) -0,254 mm (10mil)
Copper_layer_3 - 35 μm
S1000-2M - 0,8 mm (31,5 mil)
Copper_layer_4 - 35 μm
Deze stapel zorgt voor een efficiënte warmteafvoer en signaalintegriteit, wat cruciaal is voor moderne elektronische apparaten.
Afmetingen en specificaties
- Afmetingen van het bord: 173 mm x 85,3 mm (± 0,15 mm)
- Afgeronde platendikte: 1,5 mm
- Minimaal spoor/ruimte: 4/6 mils
- Minimale gatgrootte: 0,20 mm
- Via Plating Dikte: 20 μm
- Oppervlakteafwerking: elektroless nikkel onderdompeling goud (ENIG)
Elk bord ondergaat vóór verzending een 100% elektrische test, zodat elk apparaat voldoet aan de hoogste kwaliteitsnormen.
Performance-kenmerken
Elektrische prestaties
De elektrische prestaties van onze PCB's zijn uitzonderlijk, gedreven door de eigenschappen van RO4350B en S1000-2M. Belangrijkste prestatiemeters zijn:
- Dissipatiefactor: 0,0037 bij 10 GHz, wat wijst op een laag signaalverlies.
- Thermische geleidbaarheid: 0,69 W/m/°K, wat bijdraagt aan een efficiënt thermisch beheer.
- Hoge Tg-waarde: hoger dan 280°C, waardoor het PCB bestand is tegen hoge temperaturen zonder afbreuk te doen aan de prestaties.
Mechanische stabiliteit
De robuuste constructie van onze PCB's zorgt voor mechanische stabiliteit in verschillende toepassingen.een vermogen van niet meer dan 50 W,.
Kwaliteitsborging
Onze PCB's voldoen aan de IPC-Klasse-2-normen, zodat ze voldoen aan de eisen van de industrie voor betrouwbaarheid en prestaties.De Gerber RS-274-X-afbeelding die bij elke pcb wordt geleverd, zorgt voor nauwkeurige fabricage en designverificatie, waardoor fouten tot een minimum worden beperkt en een soepel productieproces wordt gewaarborgd.
Toepassingen
Deze hybride PCB is ideaal voor een groot aantal toepassingen:
- Commerciële breedbandantennes voor luchtvaartmaatschappijen: hoge frequentie zorgt voor betrouwbare communicatie.
- Microstrip- en Stripline-circuits: geschikt voor RF- en microgolftoepassingen.
- Radarsystemen: uitzonderlijke signaalintegritie verbetert de detectie mogelijkheden.
- Leidssystemen: betrouwbare prestaties die cruciaal zijn voor navigatie en doelstelling.
- Digitale radio-antennes van punt tot punt: efficiënte transmissie en ontvangst van gegevens.
Conclusies
Met zijn uitstekende prestatiemeters, strenge kwaliteitscontrole en brede toepassingsmogelijkheden is dit PCB ontworpen om uw projecten te verbeteren en innovatie in uw industrie te bevorderen.Of u betrokken bent bij telecommunicatie, luchtvaart, of elke high-tech sector, onze PCB levert de betrouwbaarheid en prestaties die essentieel zijn voor uw succes.
Voor meer informatie of om een bestelling te plaatsen, neem dan contact op met ons verkoopteam.
