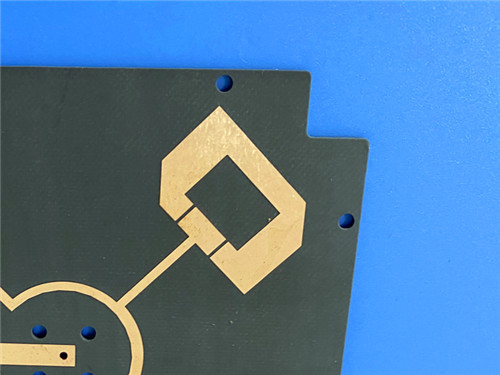

F4BM265 PCB 3-laags 6,2 mm dik Onbedekt Koper Afwerking

We zijn verheugd om een high-performance 3-laag PCB te introduceren gemaakt met geavanceerd F4BM265 materiaal.Deze PCB is speciaal ontworpen om te voldoen aan de strenge eisen van verschillende hoogfrequente toepassingen, waardoor uitzonderlijke betrouwbaarheid en prestaties worden gewaarborgd.

PCB-constructie

Deze PCB wordt gekenmerkt door de volgende belangrijkste bouwkenmerken:

- Materiaal: F4BM265
- lagen: bestaat uit 3 lagen
- Afmetingen: 168 mm x 168 mm, met een tolerantie van ±0,15 mm
- Trace and Space: minimaal 6/8 mil
- Hoolgrootte: minimale diameter 0,4 mm
- Blind Vias:
- Dikte: afgewerkte platen met een dikte van 6,2 mm
- Koperen gewicht: 1 oz (1,4 ml) voor zowel de binnenste als de buitenste lagen
- Via plating: dikte van 20 μm
- Oppervlakteafwerking: kaal koper
- Silkcream:
- Geen soldeermasker.
- Testing: 100% elektrisch getest voor verzending

Deze specificaties zijn ontworpen om uitzonderlijke prestaties en betrouwbaarheid te bieden voor verschillende toepassingen.

PCB-stackupconfiguratie
Deze PCB heeft een robuuste stapel die een tweelaags stijf ontwerp bevat.

Koperen_laag_1 - 35 μm
F4BM265 Core - 3,0 mm (118 mil)
Copper_layer_2 - 35 μm
Bonding Ply-
F4BM265 Core - 3,0 mm (118 mil)
Copper_layer_3 - 35 μm

Deze structuur is ontworpen om uitstekende elektrische prestaties en thermisch beheer te bieden, essentieel voor hoogfrequente toepassingen.

Kunstwerken en kwaliteitsnormen
De voor deze PCB geleverde illustraties volgen het Gerber RS-274-X-formaat, waardoor precieze fabricage en montage mogelijk is.elk bord wordt geproduceerd om aan de strenge eisen van de industrie te voldoen, waardoor de betrouwbaarheid voor verschillende toepassingen wordt gewaarborgd.

Inleiding tot F4BM265
De laminaten van de F4BM-serie worden geformuleerd door wetenschappelijke combinatie van glasvezelstof, polytetrafluoroethyleenhars en PTFE-folie.F4BM265 levert betere elektrische prestaties, gekenmerkt door een breder bereik van dielectrische constanten, verminderd dielectrisch verlies, verhoogde isolatieweerstand en verbeterde stabiliteit.Dit materiaal kan effectief vergelijkbare buitenlandse producten vervangen.

De F4BM- en F4BME-varianten hebben dezelfde dielectrische laag, maar verschillen in de combinaties van koperen folie.met een vermogen van meer dan 50 W,In tegenstelling hiertoe maakt F4BME gebruik van omgekeerd behandelde folie (RTF), die superieure PIM-kenmerken, nauwkeurigere lijncontrole en minder geleiderverlies biedt.

Kenmerken van de F4BM265
Het F4BM265-materiaal biedt verschillende belangrijke kenmerken die de bruikbaarheid ervan verbeteren:

Dielectrische constante (Dk): 2,65 ± 0,05 bij 10 GHz


Dissipatiefactor: 0,0013 bij 10 GHz, 0,0018 bij 20 GHz


Temperatuurcoëfficiënt van dielektrische constante (TCDK): -100 ppm/°C (temperatuurbereik: -55°C tot 150°C)


CTE (coëfficiënt van thermische uitbreiding):
X-as: 14 ppm/°C
Y-as: 17 ppm/°C
Z-as: 142 ppm/°C (temperatuurbereik: -55°C tot 288°C)


Thermische geleidbaarheid: 0,36 W/mk


Vochtopname: 0,08%

Deze eigenschappen maken het F4BM265-materiaal bijzonder geschikt voor hoogfrequente toepassingen, waardoor een laag verlies en een verbeterde dimensionale stabiliteit worden gewaarborgd.

Typische toepassingen
Dit PCB is geschikt voor verschillende toepassingen, waaronder:

Microwave-, RF- en radarsystemen: Ideaal voor communicatieapparaten met hoge frequentie.

Faseverschuivers en passieve componenten: essentieel voor efficiënte signaalverwerking.

Krachtafdelers, koppelers en combinatoren: essentieel voor een effectieve signaalverdeling.

Voedingsnetwerken en antennes met een fasearray: essentieel voor geavanceerde radar- en satellietcommunicatie.

Satellietcommunicatie: ondersteunt een reeks communicatietechnologieën.

Basisstation-antennen: integreren in mobiele en draadloze communicatie-infrastructuur.

Conclusies
Met zijn duurzame constructie, superieure elektrische prestaties en veelzijdigheid is dit PCB klaar om te voldoen aan de veranderende eisen van industrieën die afhankelijk zijn van hoogfrequente circuitboards.

Voor meer informatie of om een bestelling te plaatsen, neem dan contact op met ons verkoopteam.
