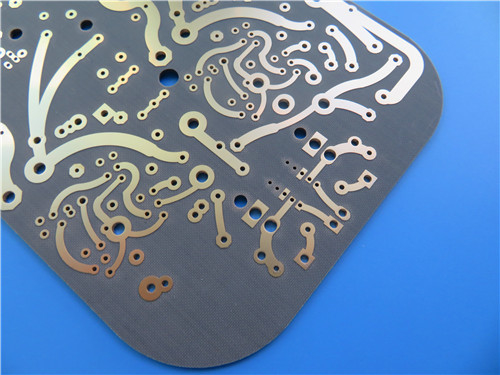

F4BM220 PCB dubbelzijdig 0,8 mm substraat onderdompeling goud

We zijn verheugd om onze nieuw geleverde PCB te presenteren: een hoogwaardige, dubbelzijdige PCB gebouwd rond het uitzonderlijke F4BM220 laminaat.Het is een zorgvuldig ontworpen oplossing ontworpen om te voldoen aan de steeds toenemende eisen van RF., microgolven en digitale toepassingen met hoge snelheid.

De kern van de zaak: F4BM220 laminaat

De basis van de prestaties van dit PCB ligt in het F4BM220-laminaat van Wangling, een belangrijke stap vooruit ten opzichte van traditionele PTFE-laminaat.Het is gemaakt door een nauwkeurig proces van het combineren van glasvezel doekHet resultaat is een laminaat met superieure elektrische eigenschappen, waaronder:

Laagere dielectrische verliezen: minimale signaalverdunning en maximale efficiëntie van stroomoverdracht. Dit is cruciaal voor gevoelige RF- en microgolftoepassingen.001 bij 10 GHz zorgt voor minimale signaaldegradatie.

Verhoogde isolatieweerstand: Verbetering van de betrouwbaarheid en voorkoming van signaallekkages, zelfs in veeleisende omgevingen.

Verbeterde stabiliteit: handhaving van een consistente prestatie over een breed scala aan temperaturen en frequenties.

Wat de F4BM220 echt onderscheidt, is de nauwkeurige controle over de dielectrische eigenschappen. Door de verhouding van PTFE en glasvezelstof zorgvuldig aan te passen, bereiken we een dielectrische constante (Dk) van 2,2±0.04 bij 10 GHzDeze precieze besturing zorgt voor een nauwkeurige matching van de impedantie en een voorspelbaar circuitgedrag, waardoor het ontwerpproces wordt vereenvoudigd en de algehele systeemprestaties worden verbeterd.

Bovendien vertoont het materiaal een uitstekende dimensionale stabiliteit, gekenmerkt door lage CTE-waarden (25 ppm/°C op de x-as, 34 ppm/°C op de y-as,en 240 ppm/°C op de z-as van -55°C tot 288°C) en een lage thermische coëfficiënt van Dk (-142 ppm/°C van -55°C tot 150°C)Dit zorgt ervoor dat het PCB zijn structurele integriteit en elektrische prestaties behoudt, zelfs bij extreme temperatuurvariaties.

Uitmuntendheid op het gebied van bouw en productie

Behalve het superieure basismateriaal, heeft dit PCB ook een zorgvuldig geoptimaliseerd ontwerp en productieproces:

Finale lijncapaciteit: met een minimale trace/ruimte van 5/5 mils en een minimale gatgrootte van 0,25 mm maakt dit PCB dichte en complexe schakelingen mogelijk,miniaturisatie en grotere functionaliteit mogelijk maken.

Robuuste constructie: De dubbelzijdige constructie met een kopergewicht van 1 oz (1,4 mil) op de buitenste lagen zorgt voor uitstekende stroomdragendheid en signaalintegriteit.

Onderdompelingsgoud afwerking: De onderdompelingsgoud oppervlak afwerking zorgt voor uitstekende soldeerbaarheid, corrosiebestandheid en langdurige betrouwbaarheid.

100% elektrische testen: Elk PCB ondergaat strenge elektrische tests om de prestaties en naleving van de specificaties te garanderen.

IPC-klasse-2 conformiteit: vervaardigd volgens IPC-klasse-2-normen, waardoor hoge kwaliteit en betrouwbaarheid worden gewaarborgd.

Typische toepassingen:

Mikrogolf-, RF- en radarsystemen

Faseverschuivers

Elektrische splijtmachines

Voedernetwerken

met een vermogen van niet meer dan 50 kW

Satellietcommunicatie

antennes voor basisstations

Waarom kiezen voor onze F4BM220 PCB?

In een markt die overspoeld is met PCB-opties, onderscheidt onze F4BM220 PCB zich door:

Oncompromissiële prestaties: De combinatie van F4BM220-laminaat, geoptimaliseerd ontwerp en nauwkeurige productie levert uitzonderlijke elektrische en mechanische prestaties.

Betrouwbaarheid: Gebouwd volgens IPC-klasse-2-normen en strikt getest, zorgt dit PCB voor langdurige betrouwbaarheid en consistente prestaties.

Kosteneffectiviteit: Met behulp van hoogwaardige materialen kunnen wij dit PCB tegen een concurrerende prijs aanbieden.

Wereldwijde beschikbaarheid: We bieden wereldwijde beschikbaarheid, zodat u toegang heeft tot deze geavanceerde technologie, ongeacht uw locatie.

De toekomst van hoogfrequente PCB's

De F4BM220 PCB vertegenwoordigt een belangrijke vooruitgang in PCB technologie, waardoor ingenieurs kunnen ontwerpen en bouwen van hoogwaardige, betrouwbare,en kosteneffectieve oplossingen voor een breed scala aan toepassingen.

Neem vandaag nog contact op met ons verkoopteam om uw specifieke eisen te bespreken en ontdek hoe deze geavanceerde technologie uw volgende project kan ten goede komen.We zijn ervan overtuigd dat u onder de indruk zal zijn van de prestaties en de waarde van onze nieuwe F4BM220 PCB.
