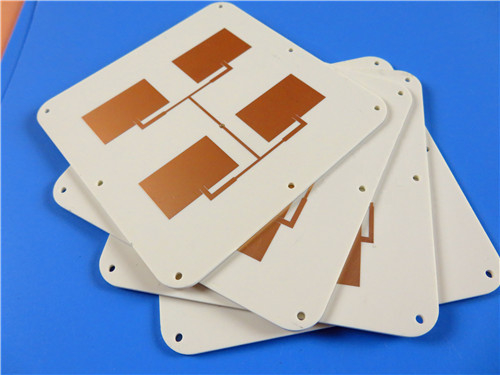

We zijn er trots op om onze geavanceerde 8-laag printplaat (PCB) te presenteren, zorgvuldig ontworpen met behulp van hoogwaardige RO4350B materialen.Deze PCB is speciaal ontworpen om te voldoen aan de eisen van hoogwaardige elektronische toepassingen, met uitzonderlijke betrouwbaarheid en efficiëntie in een breed scala van omgevingen.
Belangrijkste specificaties
- Basismateriaal: Onze PCB maakt gebruik van premium RO4350B, bekend om zijn elektrische prestaties en fabricage.
- Aantal lagen: het bord bestaat uit 8 lagen, waardoor complexe ontwerpen en verbeterde functionaliteit mogelijk zijn.
- Afmetingen van het bord: met een afmeting van 96,4 mm x 163,9 mm (met een tolerantie van ±0,15 mm) is dit bord compact en toch ruim genoeg om verschillende onderdelen op te vangen.
- Minimum spoor/ruimte: het ontwerp omvat fijne sporen en ruimtes van 4/6 millimeter, waardoor een hoge dichtheid van de lay-outs wordt gewaarborgd.
- Minimale gaatengrootte: heeft een gaatengrootte van minimaal 0,4 mm, geschikt voor een breed scala aan onderdelen.
- Afgewerkte plaatdikte: de afgewerkte plaat heeft een dikte van 1,8 mm, wat kracht en duurzaamheid biedt.
- Gewicht van het afgewerkte koper: de buitenste lagen hebben een kopergewicht van 1 oz (1,4 mil), terwijl de binnenste lagen een combinatie van 1 oz (1,4 mil) en 0,5 oz (0,7 mil) bevatten.
- Oppervlakteafwerking: Onze platen zijn voorzien van een Electroless Nickel Immersion Gold afwerking, die de soldeerbaarheid verbetert en beschermt tegen oxidatie.
- zijdefilter: de bovenste en onderste lagen zijn gemarkeerd met wit zijdefilter voor een duidelijke identificatie van de onderdelen.
- Soldermasker: beide zijden van het bord zijn bekleed met een groen soldermasker voor extra bescherming en esthetische aantrekkingskracht.
- Via's: alle via's zijn met hars gevuld en bekleed, waardoor betrouwbare verbindingen en een betere thermische prestaties worden gewaarborgd.
- Elektriciteitstests: elk bord wordt vóór verzending aan een strenge 100% elektrische test onderworpen, die de functionaliteit en prestaties garandeert.
- Impedantiebeheersing: Impedantie wordt nauwgezet gecontroleerd op 50 ohm op gespecificeerde lagen, waardoor de signaalintegriteit wordt verbeterd.
Details van de bouw

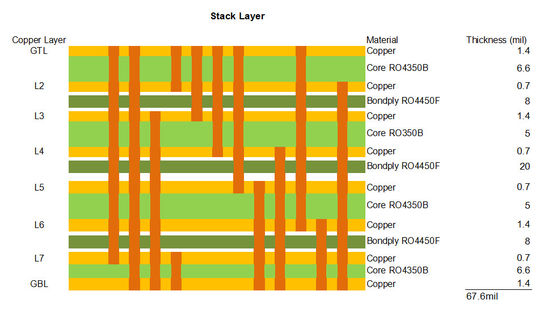

Deze geavanceerde PCB heeft een geavanceerde stapel die meerdere lagen van Rogers RO4350B en RO4450F bondply materialen combineert.Deze unieke constructie zorgt niet alleen voor uitstekende warmte-stabiliteit, maar zorgt ook voor een superieure elektrische prestatieDe nauwe controle over de dielectrische eigenschappen zorgt voor een betrouwbare werking in veeleisende omgevingen.
| RO4350B Typische waarde |
| Vastgoed |
RO4350B |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.48±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.66 |
Z. |
|
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0037
0.0031 |
Z. |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+50 |
Z. |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
31.2(780) |
Z. |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.5 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
10
12
32 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.06 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
0.88
(5.0) |
|
N/mm
(PLI) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
(3)V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Performance kenmerken
- Dielectrische constante (RO4350B): De dielectrische constante wordt bij 10 GHz op 3,48 ± 0,05 gehandhaafd, waardoor het signaalverlies tot een minimum wordt beperkt.
- Thermische geleidbaarheid: met een thermische geleidbaarheid van 0,69 W/m/°K verdrijft dit PCB de warmte doeltreffend, waardoor de algemene prestaties worden verbeterd.
- Hoge Tg (> 280 °C): De hoge glazen overgangstemperatuur zorgt voor stabiliteit tijdens de verwerking en betrouwbaarheid van de werking.
- lage wateropname: het materiaal heeft een lage wateropname van 0,06%, waardoor de duurzaamheid onder verschillende omstandigheden verder toeneemt.
Toepassingen
Dit 8-lagige PCB is veelzijdig en geschikt voor een reeks toepassingen, waaronder maar niet beperkt tot:
- Cellulaire basisstation antennes: ideaal voor het versterken van communicatie signalen.
- RF-identificatietiketten: Perfect voor toepassingen die een nauwkeurige tracking vereisen.
- Radar en sensoren voor de automobielindustrie: ontworpen om te voldoen aan de strenge eisen van de automobieltechnologie.
- LNB's voor satellieten voor directe uitzending: het garanderen van een hoge prestatie in satellietcommunicatie.
Kwaliteitsborging
Deze PCB's zijn vervaardigd volgens de IPC-klasse-2-normen en voldoen aan strenge kwaliteitscontrolemaatregelen om ervoor te zorgen dat elke eenheid duurzaam is en onder kritieke omstandigheden kan functioneren.
Beschikbaarheid
Deze geavanceerde PCB is wereldwijd verkrijgbaar en biedt u de mogelijkheid om de nieuwste technologie in uw elektronische projecten te integreren.
Conclusies
Verbeter uw elektronische ontwerpen met onze superieure 8-laag RO4350B PCB.Het is de perfecte keuze voor hoogwaardige toepassingen in het snel evoluerende technologische landschap van vandaag.Ervaar verbeterde betrouwbaarheid en efficiëntie met onze geavanceerde PCB-oplossingen.
