10 de Raad van laagro4450f 2mm rf PCB voor Breedband Draadloze Oplossingen

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-071.V1.0

Basismateriaal:

RO4350B kern, RO4450B PP

Aantal lagen:

10 lagen

PCB-dikte:

PCB-grootte:

115 x 110 mm = 1 PCS = 1 ontwerp

Koperen gewicht:

Inwendige 0,5 oz, buitenste 1 oz

Oppervlakte afwerking:

Electroless nikkel over Onderdompelingsgoud (ENIG)

Markeren:

IATF16949 rf-de Raad van PCB

2mm rf de Raad van PCB

10 laagpcb

Productbeschrijving

10 laag hoogfrequente PCB's gebouwd op 5 kernens van10mil RO4350B met 4mil RO4450F voor breedband draadloze oplossingen

(PCB's zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

In de vorige producten, we hebben gesproken 4-laag RF PCB en 6-laag RF PCB. we hebben geweten dat Rogers multilayer PCB's zijn gemaakt van elke verschillende kern. dus 10-laag RF PCB wordt eenvoudig nu,Is dat zo??

10 lagen RF-PCB is gemaakt op 5 kernen van Rogers-materiaal. Aangezien de uiteindelijke dikte niet veel dikker zal zijn, wordt meestal de dunne kern gebruikt, zoals 6.6mil RO4350B, 10mil RO4350B, 13.3mil RO4350B,8mil RO4003C en 12mil RO4003C enz..

Vandaag is dit 10-laag PCB op 5 kernen van 10mil RO4350B gecombineerd met RO4450F prepreg.

Het is voor de toepassing van breedband draadloze oplossingen. Het is 2,0 mm dik, pads zijn onderdompeling verguld. Het is vervaardigd volgens IPC 6012 klasse 2 met behulp van geleverde Gerber gegevens.Elke 10 planken zijn verpakt voor verzending..

Parameter en gegevensblad

PCB-grootte	115 x 110 mm = 1 PCS = 1 ontwerp
BOARD-TYPE	Hoogfrequente PCB's, meerlagige PCB's
Aantal lagen	10 lagen
Op het oppervlak gemonteerde componenten	- Jawel.
Door middel van gaten	- Nee.
LAYER STACK	Bovenlaag: signaal - 1/2 oz folie + 25 μm Cu
	Kern RO4350B -0,254 mm
	INT 1: gemengd - 1/2 oz folie
	Prepreg RO4450F -0,202 mm (2 x 0,101)
	INT 2: gemengd - 1/2 oz folie
	Kern RO4350B -0,254 mm
	INT 3: gemengd - 1/2 oz folie
	Prepreg RO4450F -0,202 mm (2 x 0,101)
	INT 4: gemengd - 1/2 oz folie
	Kern RO4350B -0,254 mm
	INT 5: gemengd - 1/2 oz folie
	Prepreg RO4450F -0,202 mm (2 x 0,101)
	INT 6: gemengd - 1/2 oz folie
	Kern RO4350B -0,254 mm
	INT 7: gemengd - 1/2 oz folie
	Prepreg RO4450F -0,202 mm (2 x 0,101)
	INT 8: gemengd - 1/2 oz folie
	Kern RO4350B -0,254 mm
	BOT-laag: signaal - 1/2 oz folie + 25 μm Cu
Technologie
Minimaal spoor en ruimte:	5.5mil/5mil
Minimale / maximale gaten:	0.3/2.0 mm
Aantal verschillende gaten:	9
Aantal boorgaten:	7505
Aantal geslepen gletsjes:	0
Aantal interne uitsnijdingen:	0
Impedantiebeheersing	- Nee.
Materiaal voor het bord
Glas epoxy:	RO4350B kern 0,254 mm ((10 mil), RO4450B PP 0,1 mm ((4 mil)
Eindfolie externe:	1 oz
Eindfolie intern:	0.5 oz
Eindhoogte van PCB:	2.0 mm ± 10%
Gelaagd en bekleed
Oppervlakte afwerking	Elektroless nikkel over onderdompeling goud (ENIG)
Soldeermasker:	N/A
Kleur van het soldeermasker:	N/A
Type soldeermasker:	N/A
CONTOUR/SNIJTING	Routing
Markering
Zijde van de legende van het onderdeel	N/A
Kleur van de component Legende	N/A
Naam of logo van de fabrikant:	N/A
VIA	Gelast door het gat ((PTH), via tented.
Vlambaarheidsklasse	Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour:	0.0059" (0,15mm)
Platenplatering:	0.0030" (0.076mm)
Tolerantie van de boor:	0.002" (0,05 mm)
TEST	100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk	e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening	Wereldwijd, wereldwijd.

Kenmerken en voordelen

1) Uitstekende dimensionale stabiliteit.

2) Goed bestand tegen hoge en lage temperaturen.

3) Onderdompelingsgoud heeft een uitstekende oppervlaktevlakheid, die vooral nuttig is voor PCB's met BGA-pakketten of zelfs CSP-montagecomponenten om het falen tijdens montage en soldering te verminderen.

4) Ingenieursontwerp voorkomt problemen in de preproductie.

5) DDU Door-to-door verzending met concurrerende verzendkosten,

6) Geen MOQ, lage kosten voor prototypes en monsters.

Toepassingen

RF-ontvanger, communicatie-relais, laag geluidsblok, splittermodule

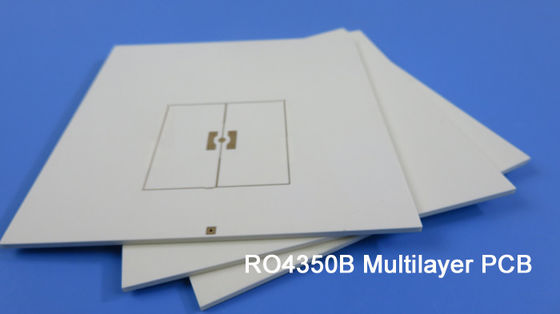

10 de Raad van laagro4450f 2mm rf PCB voor Breedband Draadloze Oplossingen 0
