HDI-PCB TU-883 Materiaal 8 laag 1,5 mm impedantie rigide board

Ontdek onze geavanceerde 8-laag rigide PCB, zorgvuldig vervaardigd van TU-883-materiaal.Dit PCB is uitstekend in omgevingen die snelheid en lage verlieskenmerken vereisen.Of u nu radiofrequentieapparaten, hoogwaardige computersystemen of telecomoplossingen ontwikkelt, onze PCB's bieden de betrouwbaarheid en precisie die u nodig heeft om uw projecten te verbeteren.

Specificaties die van belang zijn: Robuust ontwerp voldoet aan hoge normen
Onze 8-laag PCB's zijn voorzien van essentiële specificaties die de hoogste prestaties garanderen:

Lagen: 8 lagen voor ingewikkelde ontwerpen
Materiaal: TU-883 (ThunderClad 2) voor een betere duurzaamheid
Soldeermasker: Blauw aan beide zijden voor zichtbaarheid en bescherming
Zilkschermdruk: knapperig wit aan de bovenkant voor een gemakkelijke identificatie
Oppervlakteafwerking: ENEPIG voor superieure lasbaarheid
Totale dikte: 1,45 mm ± 10% voor flexibiliteit bij toepassing
Grootte: 97,3 mm x 67,7 mm, perfect voor verschillende toepassingen
Minimum gatgrootte: 0,25 mm voor precisie-techniek
Soldeermaskerdikte: 10 μm, waardoor duurzaamheid wordt gewaarborgd
Minimale dielectrische dikte: 100 μm om de signaalintegriteit te behouden
Minimale spoorbreedte: 150 μm voor efficiënte circuits
Minimale afstand: 160 μm om interferentie te voorkomen

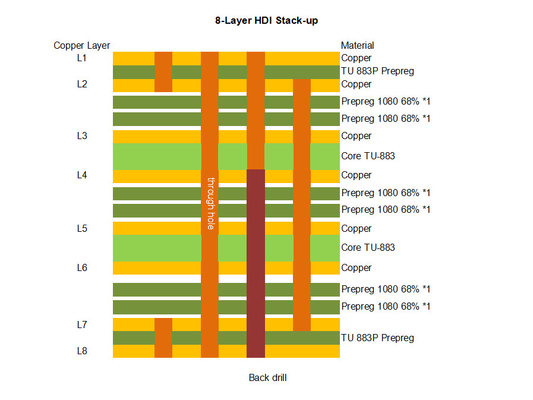

Via functies: Geavanceerde verbindingsopties
Blind vias: ja (L1-L2, L7-L8) voor compacte ontwerpen
Begraven wijs: Ja (L2-L7) voor optimale prestaties
Achterboordexploitatie: Ja (L1-L6) om de signaalduidelijkheid te verbeteren


Impedantiebeheersing: aangepast voor 50, 90 en 100-ohm differentiaalparen op verschillende lagen, waardoor de signaalintegriteit over toepassingen heen wordt gewaarborgd.

Kwaliteit en naleving: betrouwbare productie
Onze PCB's voldoen aan de IPC-klasse 2 kwaliteitsnormen, wat betrouwbaarheid en uitmuntendheid garandeert.de compatibiliteit met industriestandaardproductieprocessen te waarborgenHet beste is dat onze producten wereldwijd beschikbaar zijn voor klanten.

TU-883 materiaal: ontworpen voor uitmuntendheid
De TU-883 (ThunderClad 2) is vervaardigd van een hoogwaardig hars dat speciaal is ontworpen voor toepassingen met lage verliezen.

Hoge Tg (TMA): 170°C voor thermische stabiliteit


Dielectrische constante: 3,39 @ 10 GHz voor betrouwbare signaaloverdracht


Dissipatiefactor: 0,0045 @ 10 GHz, waardoor energieverlies tot een minimum wordt beperkt


Stabiele prestaties: consistent Dk/Df over frequentie- en temperatuurbereiken


Vochtbestendigheid: uitzonderlijke bescherming tegen omgevingsfactoren


Loodvrije compatibiliteit: Perfect voor moderne productieprocessen

Belangrijke kenmerken
Verbeterde thermische uitbreiding van de z-as: verbetert de prestaties onder thermische spanning


Anti-CAF-capaciteit: zorgt voor betrouwbaarheid onder moeilijke omstandigheden


Halogeenvrij: milieuvriendelijk en in overeenstemming met industriële normen

Veelzijdige toepassingen: waar onze PCB's uitblinken
Onze geavanceerde 8-laag PCB is ideaal voor een breed scala aan toepassingen, waaronder:

Radiofrequentieapparaten: Perfect voor het verbeteren van communicatietechnologieën met minimaal signaalverlies.


Backplane en High-Performance Computing: geoptimaliseerd voor data-intensieve omgevingen, waardoor betrouwbare prestaties worden gewaarborgd bij veeleisende computertoepassingen.


Lijnkaarten en opslagoplossingen: ontworpen om snelle gegevensoverdracht te ondersteunen, cruciaal voor efficiënte opslag- en netwerkoperaties.


Servers en telecomapparatuur: essentieel voor het behoud van een robuuste connectiviteit en prestaties in server- en telecommunicatie-infrastructuur.


Office-routers: geschikt voor het verbeteren van de betrouwbaarheid en snelheid van kantoornetwerkoplossingen en bieden naadloze connectiviteit voor verschillende apparaten.

Krijg vandaag nog een offerte!
Als u op zoek bent naar een high-performance PCB oplossing die voldoet aan de eisen van moderne elektronica, is onze 8-laag TU-883 PCB de perfecte keuze.Neem nu contact met ons op om uw eisen te bespreken of een offerte aan te vragen.
