Materiaal: | Taconic TLX-8 Core - 0,508 mm (20 mil) | Aantal lagen: | 2-laag |
---|---|---|---|
PCB-grootte: | 190 mm x 150 mm = 39Types = 39PCS, +/- 0,15 mm | PCB-dikte: | 0,6 mm |
Oppervlakte afwerking: | Elektrolyse nikkel Elektrolyse palladium en onderdompelingsgoud (ENEPIG) | Soldeermasker: | - Nee, niet echt. |
Markeren: | Tweezijdige PCB,0.6 mm PCB,20 ml PCB's |

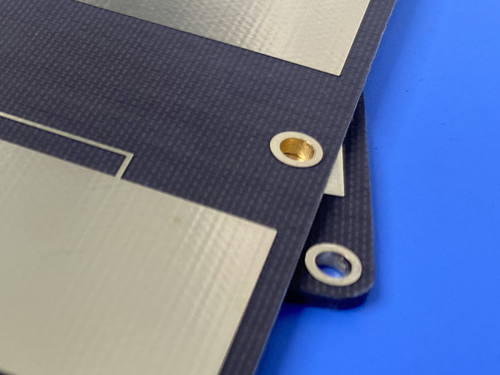

We zijn verheugd om onze nieuw geleverde 2 laag PCB te presenteren, gemaakt van Taconic TLX-8. Dit geavanceerde printed circuit board is ontworpen om te voldoen aan de strenge eisen van high-performance RF toepassingen.In dit artikel, zullen we de bouwdetails, materiaal eigenschappen, kenmerken en toepassingen van dit uitzonderlijke product te verkennen.
PCB-constructiedetails
Onze 2-laag PCB heeft de volgende specificaties:
- Basismateriaal: TLX-8, een hoogwaardig PTFE glasvezellaminaat ideaal voor RF-toepassingen.
- Aantal lagen: 2 lagen, die een optimale balans tussen grootte en prestaties bieden.
- Afmetingen van het bord: 190 mm x 150 mm met een tolerantie van +/- 0,15 mm, waardoor precieze fabricage en integratie mogelijk is.
- Minimum Trace/Space: 4/5 mills, voor een dichte circuitsituatie die cruciaal is voor moderne elektronica.
- Minimum gatgrootte: 0,25 mm, wat de integratie van kleine onderdelen mogelijk maakt.
- Afgeronde platendikte: 0,6 mm, zodat het profiel licht is.
- Afgerond kopergewicht: 1 oz (1,4 mils) op de buitenste lagen, waardoor een robuuste verbinding mogelijk is.
- Via Plating Thickness: 20 μm, waardoor betrouwbaarheid en prestaties worden verbeterd.
- Oppervlakteafwerking: elektroneus nikkel elektroneus palladium en onderdompelingsgoud (ENEPIG), dat uitstekende soldeerbaarheid en corrosiebestendigheid garandeert.
- Silkscreen en Solder Mask: geen toegepaste, waardoor maximale ontwerpflexibiliteit mogelijk is.
- Elektrische test: alle platen worden voor verzending voor gegarandeerde betrouwbaarheid voor 100% elektrisch getest.
PCB-stapeling
De stapel van onze PCB bestaat uit:
- Koperlaag 1: 35 μm
- Taconic TLX-8 Core: 0,508 mm (20 mil)
- Koperlaag 2: 35 μm
Deze configuratie optimaliseert de elektrische prestaties, waardoor het geschikt is voor hoogfrequente toepassingen.
Materiaal Inzichten: Taconic TLX-8
Overzicht van TLX-8
Taconic TLX-8 is een PTFE glasvezellaminaat dat bekend staat om zijn betrouwbaarheid in een breed scala aan RF-toepassingen.De veelzijdigheid komt voort uit de beschikbaarheid van verschillende diktes en koper bekleding optiesDe kernkenmerken zijn onder meer:
- Slipvastheid: ideaal voor toepassingen die worden blootgesteld aan hoge trillingen, zoals ruimtevaartlanceringen.
- Blootstelling aan hoge temperaturen: geschikt voor gebruik in motormodules.
- Stralingsresistentie: effectief voor componenten die in ruimte toepassingen worden gebruikt.
- Extreme weerstand tegen het milieu: ontworpen om de omstandigheden op zee en tijdens de vlucht te weerstaan.
Voordelen van TLX-8
1Uitstekende PIM-waarden: het bereiken van niveaus lager dan -160 dBc, essentieel voor RF-prestaties.
2Mechanische en thermische eigenschappen: Robuuste eigenschappen die uiterste omstandigheden kunnen weerstaan.
3. Lage en stabiele Dk: zorgt voor minimaal signaalverlies, cruciaal voor RF-toepassingen.
4Dimensioneel stabiel: behoudt de structurele integriteit in de loop van de tijd.
5. Lage vochtopname: beschermt tegen milieufactoren.
Typische toepassingen
Onze 2-laag PCB is perfect geschikt voor verschillende toepassingen, waaronder:
- Radarsystemen: essentieel voor nauwkeurige opsporing en detectie.
- mobiele communicatie: ondersteuning van de meest geavanceerde telecommunicatietechnologieën.
- Microwave-testapparatuur: ideaal voor het testen van RF-componenten.
- Microwave-transmissieapparaten: efficiënte signaaloverdracht.
- Koppelingen, splitters en versterkers: belangrijke onderdelen in het beheer van RF-signalen.
- Perfecte voor hoogfrequente toepassingen.
Conclusies
Tot slot, onze nieuw geleverde 2-laag PCB gemaakt van Taconic TLX-8 met een ENEPIG oppervlakte afwerking toont de top van PCB technologie.robuuste constructie, en aanpassingsvermogen voor veeleisende toepassingen, is dit PCB ontworpen om te voldoen aan de behoeften van verschillende industrieën, van telecommunicatie tot luchtvaart.
Door onze PCB te kiezen, kiest u voor betrouwbaarheid, prestaties en innovatie.
Voor vragen of om een bestelling te plaatsen, neem vandaag nog contact op met ons verkoopteam!
