Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Materiaal: | NT1 verpakking RT verpakking | Aantal lagen: | 2-laag |
---|---|---|---|
PCB-grootte: | 60 mm x 55 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 0.6mm |
Oppervlakte afwerking: | Elektroless Nickel onderdompeling goud | Soldeermasker: | Top Solder Mask: Groen |

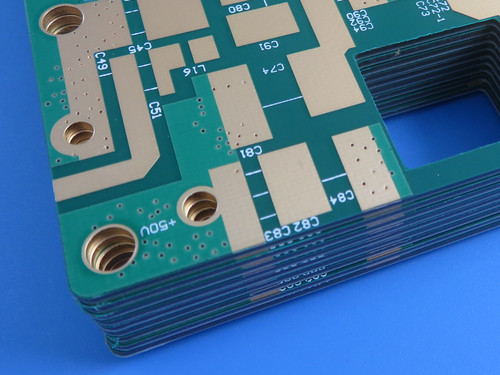

Markeren: | Tweezijdige Onderdompelings Gouden PCB,20 millimeter onderdompeling goud PCB,NT1 gewassen |
Inleiding
In de huidige elektronische industrie is de vraag naar hoogwaardige printplaten (PCB's) nog nooit zo groot geweest.Het is een voorbeeld van geavanceerde technologie en precisietechnologie., geschikt voor hoogfrequente toepassingen.
PCB-constructiedetails
- Basismateriaal: RT/Duroid 5880
- Aantal lagen: 2 lagen
- Afmetingen: 60 mm x 55 mm (± 0,15 mm)
- Minimaal spoor/ruimte: 4/6 mils
- Minimale gatgrootte: 0,3 mm
- Afgeronde platendikte: 0,6 mm
- Afgerond kopergewicht: 1 oz (1,4 ml) op de buitenste lagen
- Via Plating Dikte: 20 μm
- Oppervlakteafwerking: elektroless nikkel onderdompeling goud
- Zijderap: wit bovenop, niets onderaan
Groen bovenaan, niets onderaan.
- Elektrische tests: 100% elektrische test voorafgaand aan verzending
Deze specificaties zorgen ervoor dat het PCB voldoet aan strenge kwaliteits- en prestatienormen, waardoor het geschikt is voor een verscheidenheid aan veeleisende toepassingen.
Materiële samenstelling
RT/Duroid 5880 is een hoogfrequente laminaat gemaakt van PTFE-composites, versterkt met glasmicrofibers.met een vermogen van meer dan 50 W,.
Belangrijkste kenmerken
- Dielectrische constante: 2,2 met een tolerantie van 0,02 bij 10 GHz/23°C
- Dissipatiefactor: 0,0009 bij 10 GHz
- lage vochtopname: 0,02%, waardoor een betrouwbare prestatie in vochtige omgevingen mogelijk is
- Thermische stabiliteit: coëfficiënt van thermische uitbreiding (CTE) van 31 ppm/°C op de X-as en 48 ppm/°C op de Y-as
Deze eigenschappen stellen onze PCB in staat om een consistente prestatie te behouden in een breed frequentiebereik, waardoor deze bijzonder waardevol is in hoogfrequente toepassingen.
NT1 gewassen NT1 gewassen | ||||||
Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode | |
Dielectrische constante,εProces | 2.20 2.20±0.02 specs. |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Dielectrische constante,ε Ontwerp | 2.2 | Z. | N/A | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
Dissipatiefactor,tanδ | 0.0004 0.0009 |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Thermische coëfficiënt ε | - 125 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 | |
Volumeweerstand | 2 x 107 | Z. | Mohm cm | C/96/35/90 van de Commissie | ASTM D 257 | |
Oppervlakteweerstand | 3 x 107 | Z. | Moehm. | C/96/35/90 van de Commissie | ASTM D 257 | |
Specifieke warmte | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Berekeningen | |
Tensielmodule | Test bij 23°C | Test bij 100°C | N/A | MPa ((kpsi) | Een | ASTM D 638 |
1070(156) | 450 ((65) | X | ||||
860(125) | 380 ((55) | Y | ||||
De ultieme stress | 29(4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
De ultieme spanning | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Compressiemodule | 710(103) | 500(73) | X | MPa ((kpsi) | Een | ASTM D 695 |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z. | ||||
De ultieme stress | 27(3.9) | 22(3.2) | X | |||
29(5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z. | ||||
De ultieme spanning | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z. | ||||
Vochtopname | 0.02 | N/A | % | 0.62 " ((1.6mm) D48/50 | ASTM D 570 | |
Warmtegeleidbaarheid | 0.2 | Z. | W/m/k | 80°C | ASTM C 518 | |
Coëfficiënt van thermische uitbreiding | 31 48 237 |
X Y Z. |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
Dichtheid | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
Koperen schil | 31.2(5.5) | N/A | Plie ((N/mm) | 1 oz ((35 mm) EDC-folie na soldeervloeiing |
IPC-TM-650 2.4.8 | |
Ontvlambaarheid | V-0 | N/A | N/A | N/A | UL 94 | |
Loodvrij proces compatibel | - Ja, dat klopt. | N/A | N/A | N/A | N/A |
Voordelen van dit tweelagig PCB
1. Eenvormige elektrische eigenschappen: het RT/Duroid 5880-materiaal zorgt ervoor dat de elektrische eigenschappen stabiel blijven onder verschillende omgevingsomstandigheden,die cruciaal is voor hoogfrequente circuits.
2Eenvoud van fabricage: het PCB kan gemakkelijk worden gesneden, gesneden en bewerkt om aan specifieke ontwerpen te voldoen, waardoor meer flexibiliteit in het circuitontwerp mogelijk is.
3Duurzaamheid: met een lage vochtopname en weerstand tegen oplosmiddelen is dit PCB ideaal voor gebruik in harde omgevingen, waardoor duurzaamheid en betrouwbaarheid worden gewaarborgd.
4. betrouwbaarheid: Elk bord ondergaat voor verzending een 100% elektrische test, waardoor wordt gegarandeerd dat alleen boards die aan de hoogste normen voldoen, onze klanten bereiken.
Qualiteit en standaard
Onze nieuw geleverde 2-lagen PCB heeft het Gerber RS-274-X-artworkformaat, dat compatibiliteit met industriestandaardontwerpsoftware garandeert voor naadloze integratie in uw bestaande workflows.Dit PCB voldoet aan de IPC-klasse 2-normenMet de wereldwijde beschikbaarheid zorgen wij ervoor dat klanten over de hele wereld toegang hebben tot deze geavanceerde technologie.Het maakt het een veelzijdige keuze voor ingenieurs en ontwerpers die op zoek zijn naar hoogwaardige oplossingen voor hun elektronische projecten..
Toepassingen van PCB
Onze 2-laag PCB is geschikt voor een breed scala van toepassingen, waaronder:
- Commerciële breedbandantennes voor luchtvaartmaatschappijen: voor hoogwaardige antennes zijn betrouwbare PCB's vereist die de signaalintegritie over lange afstanden kunnen behouden.
- Microstrip- en Stripline-circuits: ideaal voor RF- en microgolftoepassingen waarbij precisie van het grootste belang is.
- Toepassingen voor millimetergolven: naarmate de technologie vooruitgang boekt, worden millimetergolfscircuits steeds gebruikelijker, waardoor PCB's nodig zijn die met minimale verliezen hoge frequenties kunnen verwerken.
- Radarsystemen: betrouwbare PCB's zijn van cruciaal belang voor de prestaties van radarsystemen die in zowel civiele als militaire toepassingen worden gebruikt.
- Leidssystemen: Een nauwkeurige en consistente prestatie is van essentieel belang voor leidssystemen op verschillende technologische gebieden.
- Digitale radio-antennes van punt tot punt:** Hoogfrequente prestaties zorgen voor een duidelijke communicatie in digitale radiosystemen.
Conclusies
De introductie van onze nieuw geleverde 2-laag PCB, vervaardigd van RT/Duroid 5880, markeert een belangrijke vooruitgang in de mogelijkheden van printplaten.Met zijn superieure elektrische eigenschappenDeze PCB is ontworpen om te voldoen aan de strenge eisen van moderne elektronische toepassingen.
Door te investeren in onze hoogwaardige PCB's, zorg je ervoor dat je projecten profiteren van geavanceerde technologie en betrouwbaarheid.onze PCB staat klaar om uitzonderlijke prestaties te leveren in de meest uitdagende omgevingen.
