Met onze hoogwaardige twee-laagse PCB, zorgvuldig ontworpen voor betrouwbaarheid en efficiëntie in verschillende toepassingen.Dit PCB biedt een optimale combinatie van prestatiesMet een focus op geavanceerde technologie is dit product ideaal voor basisstationversterkers en kleine celtransceivers.
Materiaal uitmuntendheid: Rogers RO4360G2
De kern van onze PCB is Rogers RO4360G2, een laagverlies, glasversterkt, koolwaterstof-keramisch gevulde thermoset laminaat.Dit materiaal is ontworpen om uitzonderlijke prestaties te leveren terwijl het op een vergelijkbare manier kan worden verwerkt als traditionele FR-4 materialen. Belangrijkste kenmerken vanRO4360G2 omvat:
- Dielectrische constante: 6,15 ± 0,15 bij 10 GHz, zodat het signaal minimaal verloren gaat.
- Dissipatiefactor: 0,0038 bij 10 GHz, waardoor hoge frequentie toepassingen mogelijk zijn.
- Thermische eigenschappen: hoge Tg (> 280 °C) en thermische geleidbaarheid van 0,75 W/mK, geschikt voor veeleisende thermische omgevingen.
- milieuvriendelijkheid: loodvrije procescapaciteit, bevordering van milieuvriendelijke productiepraktijken.
| Vastgoed |
RO4360G2 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
6.15±0.15 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| 2.5 GHz/23°C |
| Dissipatiefactor,tanδ |
0.0038 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Warmtegeleidbaarheid |
0.75 |
|
W/mK |
50°C |
ASTM D-5470 |
| Volumeweerstand |
4.0 x 1013 |
|
Ω.cm |
Verhoogde T |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
9.0 x 1012 |
|
Ω |
Verhoogde T |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
784 |
Z. |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Treksterkte |
131 (19) 97 ((14) |
X Y |
MPa (kpsi) |
40 uur 50% RH/23 |
ASTM D638 |
| Buigkracht |
213(31) 145(21) |
X Y |
Mpa (kpsi) |
40 uur 50% RH/23 |
IPC-TM-650, 2.4.4 |
| Coëfficiënt van thermische uitbreiding |
13 14 28 |
X Y Z |
ppm/°C |
-50 °C tot 288 °C na herhaaldelijke warmtecyclus |
IPC-TM-650, 2.1.41 |
| Tg |
> 280 |
|
°C TMA |
|
IPC-TM-650 2.4.24.3 |
| Td |
407 |
|
°C |
|
ASTM D3850 met behulp van TGA |
| T288 |
> 30 |
Z. |
Min. |
30 min / 125°C Voorbakken |
IPC-TM-650 2.2.24.1 |
| Moessure Absorptie |
0.08 |
|
% |
50°C/48 uur |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Thermische coëfficiënt van er |
-131 @10 GHz |
Z. |
ppm/°C |
-50 °C tot 150 °C |
IPC-TM-650, 2.5.5.5 |
| Dichtheid |
2.16 |
|
gm/cm3 |
NT1 geïsoleerd |
ASTM D792 |
| Koperen schil sterkte |
5.2 (0,91) |
|
pli (N/mm) |
Voorwaarde B |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 Dossier QMTS2. E102765 |

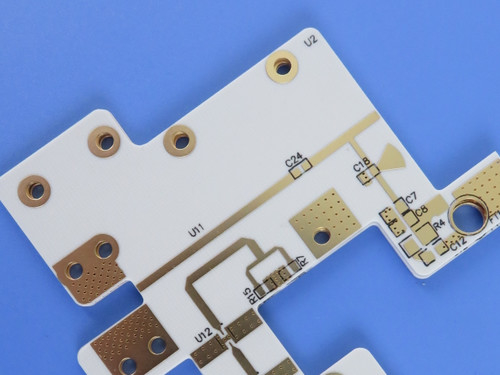

Technische specificaties
Deze tweelagige PCB heeft de volgende kenmerken:
- Afmetingen: 76,32 x 67,51 mm, geoptimaliseerd voor compacte toepassingen.
- Layer Count: 2 lagen, een balans tussen complexiteit en efficiëntie.
- Minimum spoor/ruimte: 4/6 mils, voor moderne ontwerpvereisten.
- Afgeronde plaatdikte: 0,3 mm, waardoor een slank profiel wordt gewaarborgd.
- Koperen gewicht: 1 oz (1,4 mils) op de buitenste lagen, waardoor betrouwbare geleidbaarheid wordt geboden.
- Oppervlakteafwerking: Electroless Nickel Immersion Gold (ENIG), die de soldeerbaarheid en corrosiebestendigheid verbetert.
Kwaliteitsborging
Elk PCB ondergaat strenge 100% elektrische tests voordat het wordt verzonden, om ervoor te zorgen dat elk apparaat voldoet aan onze hoge kwaliteitsnormen en betrouwbaar presteert in de beoogde toepassing.
Voordelen van RO4360G2 PCB
Flexibiliteit van het ontwerp
De ontwerpmogelijkheden van onze PCB's maken het mogelijk om compacte, efficiënte layouts te maken zonder afbreuk te doen aan de prestaties.Samen met een laag profiel, maakt het geschikt voor verschillende toepassingen.
Betrouwbaarheid en duurzaamheid
Met een robuuste constructie met doorgeslagen gaten en een duurzame oppervlakte is dit PCB ontworpen voor een lange levensduur.Het gebruik van RO4360G2-materialen verbetert de stijfheid en thermische prestaties van het bord, waardoor het een uitstekende keuze is voor krachtige toepassingen.
Compatibiliteit van geautomatiseerde assemblages
Dit PCB is compatibel met geautomatiseerde assemblageprocessen, waardoor de productietijd en -kosten worden verkort.Deze efficiëntie is van cruciaal belang voor bedrijven die de productie willen stroomlijnen en tegelijkertijd een hoge kwaliteit willen behouden..
Milieuvriendelijk
De loodvrije procescompatibiliteit van dit PCB strookt met de wereldwijde duurzaamheidsinspanningen, waardoor het een milieuvriendelijke keuze is voor fabrikanten.
Typische toepassingen
Deze tweelagige PCB is geschikt voor een breed scala aan toepassingen, met name in de telecommunicatie- en industriële sector:
- Versterkers van het vermogen van het basisstation: de hoge frequentie en betrouwbaarheid van dit PCB maken het ideaal voor versterkers van het vermogen die in basisstations worden gebruikt.
- Small Cell Transceivers: Compacte grootte en uitstekende thermische beheersmogelijkheden zijn perfect voor kleine celtransceivertoepassingen, ter ondersteuning van de groeiende vraag naar mobiele connectiviteit.
Conclusies
Dit nieuw geleverde 2 laag PCB, gebouwd met Rogers RO4360G2, vertegenwoordigt een belangrijke vooruitgang in PCB technologie.het onderscheidt zich in het concurrentielandschap van elektronische componentenWij streven ernaar onze klanten de beste oplossingen te bieden die op hun behoeften zijn afgestemd, zodat onze producten niet alleen voldoen aan, maar ook de verwachtingen overtreffen.Voel je vrij om contact op te nemen. We zijn hier om je te helpen met je volgende project.!
