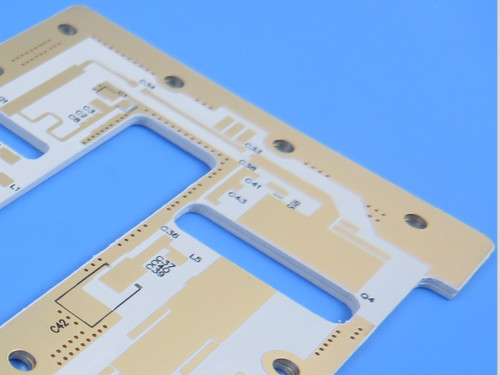

Rogers RO3035 PCB Double-layer 5mil Immersion Gold pcb circuits

In het voortdurend evoluerende gebied van technologie is de behoefte aan hoogwaardige printplaten (PCB's) belangrijker dan ooit.vervaardigd van hoogwaardig Rogers RO3035 materiaal, is ontworpen om te voldoen aan de strenge eisen van hedendaagse toepassingen, met name in de hoogfrequente sectoren zoals 5G en millimetergolftechnologieën.

Onovertroffen materiaal: Rogers RO3035

De kern van deze PCB ligt in Rogers RO3035, een keramisch gevulde, PTFE-gebaseerde laminaat, bekend om zijn uitzonderlijke prestaties in hoogfrequente circuits.met een vermogen van meer dan 50 W,Deze stabiliteit is essentieel voor het behoud van optimale prestaties in uitdagende omgevingen.

Detaille specificaties

Hier zijn de belangrijkste specificaties van onze 2-laag PCB:


- Basismateriaal: Rogers RO3035


- Aantal lagen: 2 lagen


- Afmetingen: 67,1 mm x 57,6 mm (2 soorten, 2 stuks)


- Minimaal spoor/ruimte: 4/5 mils


- Minimale gatgrootte: 0,2 mm


- Afgeronde platendikte: 0,2 mm


- Afgewerkte koperen gewicht: 1 oz (1,4 ml) op de buitenste lagen


- Via Plating Dikte: 20 μm


- Oppervlakte afwerking: Immersion Gold.


- Silkscreen: geen aan beide kanten


Geen aan beide kanten.


- Elektrische tests: 100% getest voor verzending

PCB-stapeling

De stackupconfiguratie is als volgt:


- Koperlaag 1: 35 μm
- Rogers RO3035 Substraat: 5 mil (0,127 mm)
- Koperlaag 2: 35 μm

Belangrijkste kenmerken en voordelen

Superieure elektrische prestaties

Het Rogers RO3035-laminaat biedt een dielectrische constante van 3,5 ± 0,05 bij 10 GHz, gecombineerd met een lage dissipatiefactor van 0.0015Deze eigenschappen zorgen voor een minimaal signaalverlies en een hoge efficiëntie, waardoor het geschikt is voor toepassingen tot 30-40 GHz.

Robuuste mechanische eigenschappen

Met een lage koëfficiënt van thermische uitbreiding (CTE) die nauw overeenkomt met die van koper, bevordert dit materiaal betrouwbare oppervlakte-montage-assemblages.Deze eigenschap is vooral gunstig voor toepassingen die gevoelig zijn voor temperatuurschommelingen, waardoor een uitstekende dimensionale stabiliteit wordt gewaarborgd.

Flexible fabricageopties

Onze pcb's zijn ontworpen voor verschillende productiebehoeften, of je nu prototypes, kleine batches of grootschalige productie nodig hebt.We bieden kosteneffectieve laminaatprijzen zonder afbreuk te doen aan de kwaliteitDeze flexibiliteit maakt het de ideale keuze voor ingenieurs en ontwerpers van verschillende projecten.

Veelzijdige toepassingen

Dit 2-lagige RO3035 PCB is aanpasbaar voor een groot aantal toepassingen, waaronder:


- Radarsystemen voor de automobielindustrie: verbetering van de veiligheid en de navigatiemogelijkheden van moderne voertuigen.


- Global Positioning Systems (GPS): betrouwbare prestaties van satellietcommunicatie.


- Cellulaire telecommunicatie: Versterkers en antennes voor een efficiënte netwerkcommunicatie.


- Draadloze communicatie: patch antennes die naadloze verbinding ondersteunen voor verschillende apparaten.


- Remote meterlezers: het stroomlijnen van nauwkeurige gegevensoverdracht in het beheer van nutsvoorzieningen.

Wereldwijde beschikbaarheid en naleving

Dit hoogwaardige PCB is beschikbaar voor wereldwijde verzending en voldoet aan de IPC-klasse-2-normen.Deze certificering garandeert dat ons product voldoet aan de strenge eisen van de industrie voor kwaliteit en betrouwbaarheid, waardoor u een superieure PCB-oplossing krijgt.

Conclusies

Samengevat, dit 2-laag PCB gemaakt van Rogers RO3035 is ontworpen om uit te blinken in hoogfrequente toepassingen, met uitstekende prestaties en betrouwbaarheid.flexibele productieoptiesHet is de belangrijkste keuze voor zowel ingenieurs als ontwerpers.

Kies voor onze RO3035 PCB voor uw volgende project en ontdek de impact van hoogwaardige materialen en deskundige techniek.contact met ons opnemen vandaag en uw elektronische ontwerpen naar nieuwe hoogten te verheffen!
