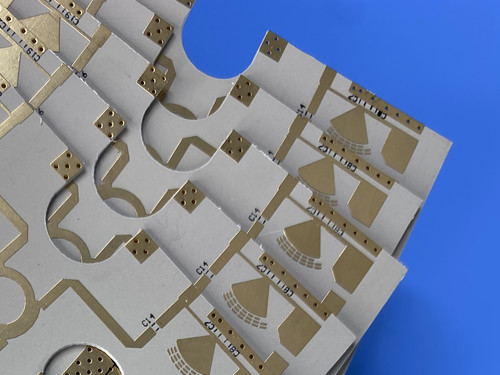

In de snel evoluerende wereld van technologie, is de behoefte aan high-performance printed circuit boards (PCB's) op een recordhoogte.is speciaal ontworpen om aan de strenge eisen van hedendaagse toepassingen te voldoen.
PCB-constructie en specificaties
Geavanceerd materiaal: Rogers RO3006
De kern van dit PCB is Rogers RO3006, een met keramiek gevulde PTFE-composite bekend om zijn superieure elektrische en mechanische stabiliteit.Dit materiaal is speciaal ontworpen voor hoogfrequente toepassingen, waardoor een consistente prestatie wordt gewaarborgd over een reeks temperaturen en frequenties.
Technische specificaties
De specifieke kenmerken van dit tweelagig PCB zijn als volgt:
- Afmetingen: 76 mm x 52 mm (1 stuks)
- Aantal lagen: 2 lagen
- Minimaal spoor/ruimte: 5/4 mils.
- Minimale gatgrootte: 0,35 mm
- Afgeronde platendikte: 0,71 mm
- Afgewerkte koperen gewicht: 1 oz (1,4 ml) op de buitenste lagen
- Via Plating Dikte: 20 μm
- Oppervlakteafwerking: elektroless nikkel onderdompeling goud (ENIG)
Wit bovenaan, niets onderaan.
Groen bovenaan, niets onderaan.
PCB-stapeling
De PCB-stapel is als volgt opgebouwd:
- Koperlaag 1: 35 μm
- Rogers RO3006 Substraat: 25 mil (0,635 mm)
- Koperlaag 2: 35 μm
| Vastgoed |
RO3006 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
6.15±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
6.5 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.002 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
- 262 |
Z. |
ppm/°C |
10 GHz -50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumeweerstand |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Tensielmodule |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Vochtopname |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Specifieke warmte |
0.86 |
|
j/g/k |
|
Berekeningen |
| Warmtegeleidbaarheid |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coëfficiënt van thermische uitbreiding
(-55 tot 288°C) |
17
17
24 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichtheid |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
7.1 |
|
Ik ben erbij. |
1 oz, EDC na soldeerfloat |
IPC-TM 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Belangrijkste kenmerken en voordelen
Uitzonderlijke elektrische eigenschappen
Rogers RO3006 beschikt over een dielectrische constante van 6,15 ± 0,15 bij 10 GHz, samen met een lage dissipatiefactor van 0.002Deze eigenschappen zorgen voor minimaal signaalverlies en een hoge efficiëntie, waardoor het ideaal is voor hoogfrequente toepassingen.
Mechanische stabiliteit
De lage coëfficiënt van thermische uitbreiding (CTE) van het materiaal komt nauw overeen met die van koper, waardoor betrouwbare oppervlakte-geïntegreerde assemblages worden bevorderd.Deze eigenschap is vooral gunstig voor toepassingen die gevoelig zijn voor temperatuurschommelingen, waardoor een uitstekende dimensionale stabiliteit wordt gewaarborgd.
Kosteneffectieve productie
Onze PCB's zijn ontworpen om kosteneffectief te zijn op alle productieschalen.een economische prijsstelling voor laminaat bieden zonder afbreuk te doen aan de kwaliteitDeze veelzijdigheid maakt ze een ideale keuze voor het maken van prototypes en voor kleine en grote producties.
Typische toepassingen
Dit 2-lagige RO3006 PCB is veelzijdig en geschikt voor verschillende toepassingen, waaronder:
- Automobiele radarsystemen: Verbetering van de veiligheidsfuncties en de navigatiemogelijkheden.
- Cellulaire telecommunicatie: gebruikt in vermogenversterkers en antennes voor efficiënte communicatie.
- Global Positioning Systems (GPS): betrouwbare prestaties in satellietcommunicatie.
- Draadloze communicatie: ideaal voor patch antennes, waardoor naadloze verbinding mogelijk is.
- Remote meterlezers: vergemakkelijken van nauwkeurige gegevensoverdracht in het beheer van nutsvoorzieningen.
Wereldwijde beschikbaarheid en naleving van normen
Deze hoogwaardige PCB's zijn beschikbaar voor wereldwijde verzending en voldoen aan de IPC-klasse-2-normen.Dit certificaat garandeert dat ons product voldoet aan de verwachtingen van de industrie voor betrouwbaarheid en kwaliteit, zodat u voor uw projecten een PCB van topkwaliteit ontvangt.
Conclusies
Tot slot, deze nieuw geleverde 2-laag PCB gemaakt van Rogers RO3006 is ontworpen om uit te blinken in een verscheidenheid van hoogfrequente toepassingen.mechanische stabiliteit, en kosteneffectieve productie, is het een betrouwbare oplossing voor zowel ingenieurs als ontwerpers.
Verbeter uw elektronische ontwerpen met onze geavanceerde RO3006 PCB's, ontworpen voor uitzonderlijke prestaties en betrouwbaarheid in veeleisende toepassingen.
