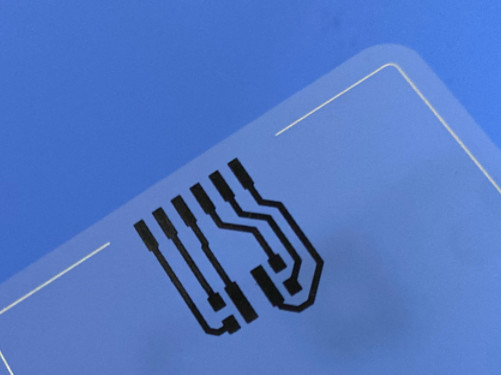

Flexibel PCB Transperant PET FPC 4mil 1-laag onderdompeling zilver

We zijn blij om een flexibel PCB te introduceren gebaseerd op Shengyi Technology's SF490 PET Transparent Flexible materiaal dat is ontworpen om te voldoen aan de groeiende eisen van moderne elektronica.Een combinatie van hoge transparantieDeze 1-laag flexibele PCB is vervaardigd met behulp van halogeenvrije PET-film op basis van transparante FCCL (SF490).Het is een ideale keuze voor toepassingen zoals flexibele displays, touch panels, draagbare apparaten en slimme elektronica, die een perfecte mix van esthetiek en functionaliteit bieden.

Ongeëvenaarde transparantie voor geavanceerde ontwerpen

Dit transparante flexibele PCB heeft een PET-film met een lichtdoorlaatbaarheid van meer dan 90%, waardoor bijna onzichtbare circuits kunnen worden ontworpen.Dit maakt het perfect voor high-end toepassingen zoals transparante displays en gebogen schermenDe hoge vlakheid van het materiaal zorgt voor een vlekkeloze, bubbelvrije afwerking, waardoor de eindproducten een strakke en professionele uitstraling krijgen.

Uitzonderlijke flexibiliteit voor dynamische toepassingen

Deze flexibele PCB is ontworpen om te kunnen weerstaan bij zwaar gebruik en biedt uitstekende flexibiliteit en buigvastheid.met een op maat gemaakte dikte van het basismateriaal (75 - 188 μm) en een ultradun koperen folie (1/2OZ - 1OZ), ondersteunt het dynamisch buigen met een buigradius van ≤1 mm en meer dan 100.000 buigcycli.en andere innovatieve flexibele elektronica.

Betrouwbare elektrische prestaties voor hoogfrequente toepassingen

Deze PCB levert een stabiele elektrische prestatie, dankzij zijn lage dielectrische constante (Dk) en dielectrische verlies (Df).met een vermogen van meer dan 10 W,Bovendien zorgt de gecontroleerde oppervlakte ruwheid van de koperen folie voor een consistente lijnimpedantie en een superieure signaalintegratie.

Duurzaamheid in moeilijke omstandigheden

Deze flexibele PCB is ontworpen om te functioneren onder moeilijke omstandigheden en werkt betrouwbaar in een breed temperatuurbereik (-40°C tot +130°C).het garanderen van duurzaamheid op lange termijn, zelfs in complexe omgevingenHet PCB is ook compatibel met loodvrij solderen en SMT-productieprocessen, waardoor het een veelzijdige keuze is voor verschillende industriële toepassingen.

Milieuvriendelijk en veilig

Dit PCB voldoet aan internationale milieunormen zoals RoHS en REACH, wat zijn inzet voor duurzaamheid weerspiegelt.Terwijl de UL-certificering en de uitstekende vlamvertraging (klasse 94V-0) de veiligheid en betrouwbaarheid van eindproducten waarborgen.

Technische specificaties

- PCB Stackup:
- Flexibel PCB met één laag
- Carbonlaag
- zilver_laag_1: 17 μm
- SF490: 0,127 mm (5 mil)

- FPC Constructie Details:
- Afmetingen: 50 mm x 40 mm (± 0,15 mm)
- Minimaal spoor/ruimte: 10/10 mils
- Minimale gatgrootte: 0,25 mm
- Afgeronde platendikte: 0,2 mm
- Oppervlakte afwerking: zilver + koolstof inkt
- 100% elektrisch getest

- Belangrijkste parameters:
- Peelingsterkte (90°): ≥ 0,8 N/mm
- Zichtbaar lichtdoorlaatbaarheid: ≥ 90%
- Dimensionale stabiliteit: ± 1%
- Chemische weerstand: ≥ 90%
- Volumeweerstand: ≥10^6 MΩ-cm
- Oppervlakteweerstand: ≥10^5 MΩ

Toepassingen

Deze PET Transparent Flexible PCB is ontworpen voor een breed scala aan innovatieve toepassingen, waaronder:

- Grote LED-displays: hoogtransparante circuits voor een levendig en naadloos beeld.


- Flexible displays: transparante en gebogen schermen voor moderne elektronica.


- Touch Panels: hoogwaardige interfaces voor slimme apparaten.


- Draagbare apparaten: Duurzame en flexibele circuits voor fitness trackers en smartwatches.


- Smart Electronics: geavanceerde oplossingen voor IoT en verbonden apparaten.

Kwaliteitsborging en beschikbaarheid

Deze PCB voldoet aan de IPC-Klasse 2-kwaliteitsnorm, waardoor hoge betrouwbaarheid en prestaties worden gewaarborgd.het toegankelijk maken voor wereldwijde projecten.
