| PCB Material: | Rogers RO3210 Core - 0.635 mm (25mil) | Layer Count: | 2-layer |
|---|---|---|---|
| PCB Thickness: | 0.7mm | Solder Mask: | No |
| Silkscreen: | No | Surface Finish: | Immersion Tin |

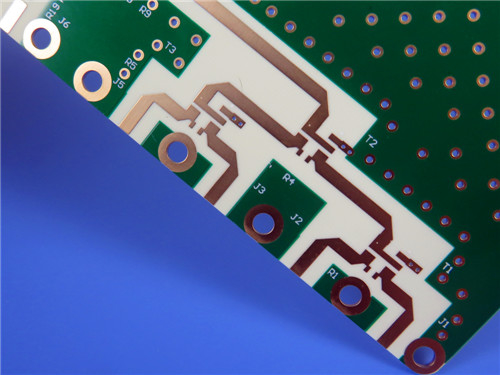

| Markeren: | 25mil onderdompeling Tin Rogers PCB board,RO3210 Rogers PCB Board,Dubbelzijdig Rogers PCB-bord |
||
In de wereld van de hoogfrequente elektronica groeit de vraag naar betrouwbare, hoogwaardige printplaten (PCB's).Wij zijn gespecialiseerd in het leveren van PCB's met behulp van Rogers' RO3210 hoogfrequente circuits., die uitzonderlijke elektrische prestaties en mechanische stabiliteit garanderen voor de meest veeleisende toepassingen.
Wat is RO3210?
RO3210 is een keramisch gevulde laminaat versterkt met geweven glasvezel, ontworpen door Rogers Corporation om superieure elektrische en mechanische eigenschappen te leveren.Dit materiaal combineert de oppervlakte gladheid van niet-geweven PTFE-laminaatRO3210 is ideaal voor hoogfrequente toepassingen.een verbeterde mechanische stabiliteit en een consistente prestatie bieden.
Waarom RO3210?
RO3210 is niet zomaar een PCB-materiaal... het is een game-changer.Geweven glasvezellaminaat is ontworpen om een unieke combinatie van elektrische en mechanische eigenschappen te biedenDe belangrijkste kenmerken zijn:
Uitzonderlijke elektrische prestaties: met een dielectrische constante (Dk) van 10,2 en een lage dissipatiefactor van 0,0027 bij 10 GHz zorgt RO3210 voor minimaal signaalverlies,waardoor het ideaal is voor hoogfrequente toepassingen.
Mechanische stabiliteit: De geweven glasversterking zorgt voor een superieure stijfheid, waardoor het hanteren tijdens de fabricage en montage eenvoudiger wordt.
Thermische betrouwbaarheid: met een thermische geleidbaarheid van 0,81 W/mk en een coëfficiënt van thermische uitbreiding (CTE) dat overeenkomt met koper, zorgt RO3210 voor betrouwbare prestaties zelfs onder thermische spanning.
Oppervlak gladheid: Het gladde oppervlak van het materiaal zorgt voor fijnere lijnetsen toleranties, waardoor ingewikkelde schakelingen kunnen worden gemaakt.
| RO3210 Typische waarde | |||||
| Vastgoed | RO3210 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 10.2±0.5 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 10.8 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0027 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -459 | Z. | ppm/°C | 10 GHz 0°C tot 100°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.8 | X, Y | mm/m | COND A | ASTM D257 |
| Volumeweerstand | 103 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 103 | MΩ | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 579 517 |
M.D. CMD |
KPSI | 23°C | ASTM D 638 |
| Wateropname | < 0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| Specifieke warmte | 0.79 | j/g/k | Berekeningen | ||
| Warmtegeleidbaarheid | 0.81 | W/M/K | 80°C | ASTM C518 | |
| Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
13 34 |
X, Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| Dichtheid | 3 | gm/cm3 | |||
| Koperen schil sterkte | 11 | Plie | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Belangrijkste specificaties
Stack-up: 2-lagig stijf PCB
Kernmateriaal: Rogers RO3210 (0,635 mm dikte)
Koperlagen: elk 35 μm
Afmetingen van het bord: 40 mm x 44 mm (tolerantie: +/- 0,15 mm)
Trace/Space: 5/6 mils
Grootte van het gat: minimaal 0,3 mm
Oppervlakteafwerking: onderdompeling van tin
Soldeermasker: groen (boven en onder)
Zijderap: Wit (boven en onder)
Kwaliteitsborging: 100% elektrische test vóór verzending
Waarom deze details belangrijk zijn
Precisie: Met een minimale spoor/ruimte van 5/6 millimeter en een gladde oppervlakte, zullen uw ontwerpen met perfecte nauwkeurigheid worden uitgevoerd.
Duurzaamheid: De met koper gepaard gaande CTE en de hoge ontbindingstemperatuur (500°C) zorgen voor een langdurige betrouwbaarheid, zelfs in veeleisende omgevingen.
Consistentie: Onze naleving van IPC-Klasse 2-normen garandeert een product dat u kunt vertrouwen.
Toepassingen die uitmuntendheid vereisen
PCB's op basis van RO3210 vormen de ruggengraat van sommige van de meest geavanceerde technologieën van vandaag.
Automobilsystemen: van botsingsvermijding tot GPS-antennes, RO3210 zorgt voor betrouwbare prestaties in kritieke automobieltoepassingen.
Draadloze communicatie: Of het nu gaat om microstrip patch antennes of basisstation infrastructuur, onze PCB's leveren de prestaties die u nodig heeft.
Satelliet- en breedbandsystemen: RO3210's lage signaalverlies en thermische stabiliteit maken het ideaal voor directe uitzendingssatellieten en draadloze breedbandsystemen.
Industriële elektronica: Powerbackplanes en afstandsmeters profiteren van de dimensionale stabiliteit en duurzaamheid van het materiaal.
Laat uw visie tot leven komen
Als je op zoek bent naar een PCB leverancier die de ingewikkeldheden van hoogfrequente toepassingen begrijpt, zoek dan niet verder.We zijn klaar om uw ontwerpen te realiseren met PCB's die ongeëvenaarde prestaties en betrouwbaarheid leveren..
Neem vandaag nog contact met ons op om uw project te bespreken en om een offerte te vragen.
