Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | NT1 verpakking NT1 verpakking | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 50 mm x 45 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 0.4 mm |
| Gewicht van de afgewerkte Cu: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Markeren: | 10mil RT hardroïde 5880 PCB,Dual layer RT duroid 5880 PCB |
||
Inleiding tot RT/duroid 5880
De RT/duroid 5880 is een hoogfrequente laminaat dat PTFE combineert met glasmicrofibers.Biedt een ongeëvenaarde dielektrische constante uniformiteit over verschillende panelenDe willekeurig georiënteerde microvezels dragen bij aan deze uniformiteit, waardoor de prestaties over een breed frequentiebereik heen consistent zijn.RT-duroïde 5880 is bijzonder effectief voor toepassingen die zich uitstrekken tot in de Ku-band en verder, waardoor het een essentieel onderdeel is van moderne elektronische ontwerpen.
Belangrijkste kenmerken
De RT/duroïde 5880 PCB kenmerkt zich door verschillende opmerkelijke kenmerken:
Dielectrische constante: een constante waarde van 2.2, met een strakke tolerantie van 0,02 bij 10 GHz / 23°C, zorgt voor een betrouwbare signaalverspreiding.
Dissipatiefactor: een uitzonderlijk lage dissipatiefactor van 0,0009 bij 10 GHz minimaliseert energieverlies en verbetert de efficiëntie van hoogfrequente schakelingen.
Temperatuurcoëfficiënt van dielektrische constante (TCDk): met een TCDk van -125 ppm/°C behoudt het PCB een stabiele prestatie in een temperatuurbereik.
Vochtabsorptie: een lage vochtabsorptie van slechts 0,02% maakt dit PCB ideaal voor omgevingen met een hoog vochtgehalte, waardoor afbraak in de loop van de tijd wordt voorkomen.
Isotrope eigenschappen: het PCB vertoont isotrope gedragingen, met een coëfficiënt van thermische uitbreiding (CTE) van 31 ppm/°C langs de X-as, 48 ppm/°C langs de Y-as en 237 ppm/°C langs de Z-as.
| NT1 gewassen NT1 gewassen | ||||||
| Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode | |
| Dielectrische constante,εProces | 2.20 2.20±0.02 specs. |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielectrische constante,ε Ontwerp | 2.2 | Z. | N/A | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0004 0.0009 |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Thermische coëfficiënt ε | - 125 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 | |
| Volumeweerstand | 2 x 107 | Z. | Mohm cm | C/96/35/90 van de Commissie | ASTM D 257 | |
| Oppervlakteweerstand | 3 x 107 | Z. | Moehm. | C/96/35/90 van de Commissie | ASTM D 257 | |
| Specifieke warmte | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Berekeningen | |
| Tensielmodule | Test bij 23°C | Test bij 100°C | N/A | MPa ((kpsi) | Een | ASTM D 638 |
| 1070(156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| De ultieme stress | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| De ultieme spanning | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Compressiemodule | 710(103) | 500(73) | X | MPa ((kpsi) | Een | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z. | ||||
| De ultieme stress | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z. | ||||
| De ultieme spanning | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z. | ||||
| Vochtopname | 0.02 | N/A | % | 0.62 " ((1.6mm) D48/50 | ASTM D 570 | |
| Warmtegeleidbaarheid | 0.2 | Z. | W/m/k | 80°C | ASTM C 518 | |
| Coëfficiënt van thermische uitbreiding | 31 48 237 |
X Y Z. |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| Dichtheid | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Koperen schil | 31.2(5.5) | N/A | Plie ((N/mm) | 1 oz ((35 mm) EDC-folie na soldeervloeiing |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | N/A | N/A | N/A | UL 94 | |
| Loodvrij proces compatibel | - Ja, dat klopt. | N/A | N/A | N/A | N/A | |
Voordelen
De RT/duroid 5880 PCB biedt tal van voordelen die de aantrekkingskracht ervan voor verschillende toepassingen vergroten:
Uniforme elektrische eigenschappen: consistent elektrisch vermogen wordt bereikt in een breed frequentiebereik, waardoor betrouwbaarheid wordt gewaarborgd bij veeleisende toepassingen.
Bewerkbaarheid: Het materiaal kan gemakkelijk worden gesneden, gesneden en bewerk, waardoor de ontwerpprocessen en de productieprocessen flexibel kunnen worden uitgevoerd.
Chemische weerstand: de weerstand tegen oplosmiddelen en reagentia die gewoonlijk worden gebruikt bij de vervaardiging van PCB's verbetert de duurzaamheid en levensduur.
Ideaal voor vochtige omgevingen: De lage vochtopname maakt het geschikt voor toepassingen in omgevingen met een hoge vochtigheid, waar andere materialen kunnen falen.
Bewezen betrouwbaarheid: RT/duroïde 5880, erkend als een gevestigd materiaal, staat bekend om zijn lage elektrische verlies onder versterkte PTFE-materialen.

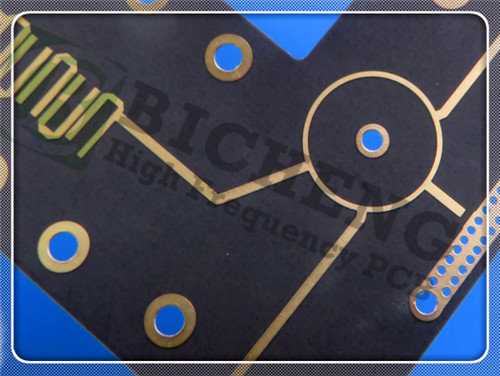

PCB-constructie en specificaties
De RT/duroid 5880 2-layer rigide PCB is met precisie en aandacht voor detail geconstrueerd:
Stack-up: het PCB bestaat uit twee koperschichten (35 μm elk) die een kern van RT/duroïde 5880 omvatten met een afmeting van 0,254 mm (10 mil).
Afmetingen van het bord: de afmetingen zijn ingesteld op 50 mm x 45 mm, met een tolerantie van ±0,15 mm, waardoor de integratie in verschillende ontwerpen wordt vergemakkelijkt.
Minimum spoor/ruimte: een minimum spoor en ruimte van 5/4 mils maakt het mogelijk om met een hoge dichtheid te ontwerpen zonder afbreuk te doen aan de prestaties.
Minimale gatgrootte: een minimale gatgrootte van 0,2 mm ondersteunt een verscheidenheid aan componenten.
Afgeronde dikte: De afgeronde plaat heeft een dikte van 0,4 mm, met een buitenste kopergewicht van 1,4 mil.
Oppervlakteafwerking: Er wordt onderdompelingsgoud aangebracht, wat zorgt voor uitstekende elektrische prestaties en bescherming tegen milieufactoren.
Silkscreen en soldeermasker: het bovenste silkscreen is in wit gedrukt, terwijl het bovenste soldeermasker matgroen is; er is geen onderste silkscreen of soldeermasker inbegrepen.
Via's: het PCB bestaat uit in totaal 42 via's, met kopervulling op aangewezen IC-pads.
Testing: Voorafgaand aan de verzending wordt een strenge 100% elektrische test uitgevoerd om de functionaliteit en betrouwbaarheid te waarborgen.
Kwaliteitsborging
Om hoge normen te handhaven, voldoet het RT/duroid 5880 PCB aan de IPC-klasse-2-kwaliteitsnormen.Deze kwaliteitsverbintenis zorgt ervoor dat klanten een product ontvangen dat voldoet aan strenge prestatievereisten.
Typische toepassingen
Dit PCB wordt geschikt geacht voor een reeks toepassingen, waaronder:
Breedbandantennes voor commerciële luchtvaartmaatschappijen
Microstrip en Stripline circuits
Millimetergolftoepassingen
Radarsystemen
Stelsels voor begeleiding
Digitale radioantennes van punt tot punt
De RT/duroid 5880 2-layer Rigid PCB is gepositioneerd als een hoogwaardige, betrouwbare oplossing die is ontworpen om te voldoen aan de strenge eisen van moderne elektronische toepassingen.
