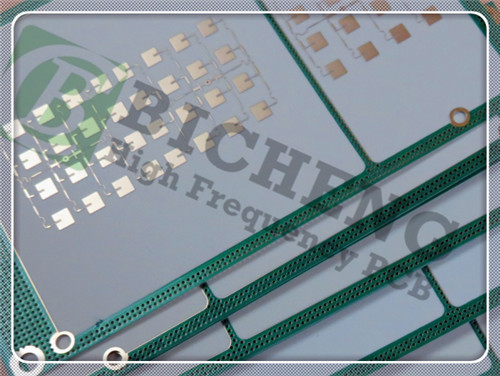

Double-sided RO4830 PCB 9.4mil Immersion Silver Rigid Circuits

Inleiding tot Rogers RO4830
De Rogers RO4830 is een hoogfrequente laminaat dat speciaal is ontworpen om de uitdagingen aan te gaan die worden geconfronteerd in prijsgevoelige toepassingen, met name in het frequentiebereik van 76-81 GHz,Met een diëlektrische constante van 3,2 bij 77 GHz levert het een superieure prestatie in vergelijking met conventionele PTFE-geweven glaslaminaten.Het gebruik van LoPro omgekeerd behandelde koperen folie bekleding draagt bij aan een indrukwekkend inzetverlies van slechts 2.2 dB per inch bij 77 GHz, waardoor het een ideale keuze is voor veeleisende RF-toepassingen.

Belangrijkste kenmerken
De Rogers RO4830 biedt verschillende kenmerken die het onderscheiden van andere materialen:

Dielektrische constante (Dk): met een waarde van 3,24 bij 77 GHz zorgt de RO4830 voor een stabiele elektrische prestatie over een reeks frequenties.


Dissipatiefactor: een lage dissipatiefactor van 0,0033 bij 10 GHz minimaliseert het signaalverlies en verbetert de algehele efficiëntie van het circuit.


Thermische stabiliteit: het materiaal heeft een thermische coëfficiënt van dielectrische constante van -30 ppm/°C, wat zorgt voor een constante prestatie onder verschillende temperatuuromstandigheden.


Vlamvertrager: de UL 94 V-0-classificatie geeft een uitstekende vlambestandheid aan, wat bijdraagt aan de veiligheid in verschillende toepassingen.


Geoptimaliseerde materiaalcompositie: Een geavanceerd composietsysteem van vulstof, hars en glas verbetert de elektrische en mechanische eigenschappen van het PCB.

Voordelen van de Rogers RO4830 PCB
De Rogers RO4830 PCB is ontworpen om een reeks voordelen te bieden die zowel fabrikanten als ontwerpers aanspreken:

Kostenefficiëntie: In vergelijking met PTFE-laminaatopties verlaagt de RO4830 de totale productiekosten aanzienlijk, waardoor deze een aantrekkelijke keuze is voor budgetbewuste projecten.


Oxidatiebestendigheid: de in de RO4830 gebruikte materialen zijn zeer bestand tegen oxidatie, waardoor ze onder verschillende omgevingsomstandigheden langlevend en betrouwbaar zijn.


Verbeterde boorprestaties: het PCB ondersteunt een goede laserboorprestatie, waardoor een precieze productie en consistente resultaten over het hele plaatje mogelijk zijn.


Naadloze integratie: de RO4830 kan worden vervaardigd met behulp van standaard FR-4-processen, waardoor het geschikt is voor meerlaagse platenontwerpen die vaak FR-4-lagen bevatten.

PCB-constructie en specificaties
Deze 2-laag rigide PCB heeft een goed gedefinieerde constructie die de industriestandaarden volgt:

Stapel: De stapel bestaat uit twee lagen: 35 μm koper, gevolgd door een 0,24 mm (9,4 mil) kern van Rogers RO4830 materiaal, en nog een 35 μm laag koper.


Afmetingen van het bord: het PCB meet 50,1 mm x 78,3 mm, met een tolerantie van ±0,15 mm, waardoor een precieze integratie in verschillende toepassingen mogelijk is.


Minimum spoor/ruimte: de specificaties omvatten een minimum spoor en ruimte van 5/7 mils, waardoor ontwerpen met een hoge dichtheid worden gewaarborgd zonder afbreuk te doen aan de prestaties.


Afgeronde dikte: De afgeronde plaat heeft een dikte van 0,4 mm, met een buitenste kopergewicht van 1,4 mil.


Oppervlakteafwerking: een onderdompeling zilveren oppervlakteafwerking wordt aangebracht, die uitstekende geleidbaarheid en bescherming tegen omgevingsfactoren biedt.

Kwaliteitsborging
Om de hoge betrouwbaarheid te behouden, voldoet elk PCB aan de IPC-klasse 2-kwaliteitsnormen.ervoor zorgen dat alleen volledig functionele producten de klant bereikenDeze toewijding aan kwaliteit vermindert niet alleen het risico op storingen op het terrein, maar verhoogt ook de klanttevredenheid.

Typische toepassingen
76-81 GHz Automotive Radar Sensors: het PCB is ideaal geschikt voor moderne automotive toepassingen en biedt kritieke prestaties in radar sensing technologie.

Deze Rogers RO4830 2-layer rigide PCB is gepositioneerd als een betrouwbare, hoogwaardige oplossing die is afgestemd op de eisen van geavanceerde elektronische toepassingen.
