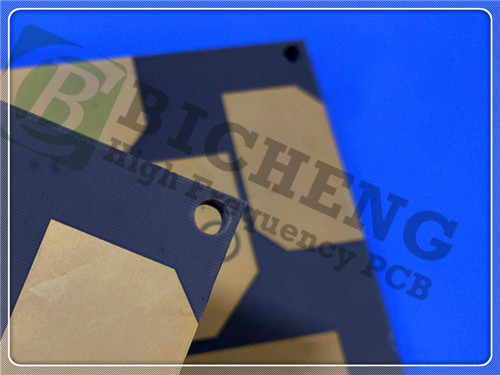

Dubbelzijdig CuClad 250 PCB 20mil ENIG Afgerond

We zijn verheugd om onze nieuw geleverde PCB met Rogers CuClad 250 laminaat te introduceren, een geavanceerde oplossing ontworpen voor high-performance toepassingen in de elektronica-industrie.Dit tweelaags rigide PCB combineert geavanceerde materialen en nauwgezette constructie om uitzonderlijke elektrische en mechanische eigenschappen te leveren, waardoor het ideaal is voor een reeks veeleisende omgevingen.

Belangrijkste kenmerken van de Rogers CuClad 250

- Dielectrische constante: varieert van 2,40 tot 2,55 bij 10 GHz, waardoor een superieure prestatie wordt geboden voor hoogfrequente toepassingen.


- Dissipatiefactor: een indrukwekkende 0,0017 bij 10 GHz, wat zorgt voor lage schakelverliezen.


- Lage vochtopname: slechts 0,03%, waardoor de betrouwbaarheid onder verschillende omstandigheden wordt verbeterd.


- Sterke peelingsterkte: 14 lbs/in, zorgt voor duurzaamheid en stabiliteit.


- lage uitgassing: totale massaverlies (TML) van 0,01% en geen waterdampterugwinning (WVR), ideaal voor gevoelige toepassingen.


- Cross-Ply-constructie: geweven glasvezel met wisselende lagen die 90 graden op elkaar gericht zijn en die evenwichtige mechanische en elektrische eigenschappen bieden.


- Hoge PTFE/Glas verhouding: Verbetert de dimensionale stabiliteit en thermische prestaties.

Voordelen van CuClad 250

De kruisvormige constructie van de Rogers CuClad 250 resulteert in evenwichtige elektrische en mechanische eigenschappen, waardoor hij bijzonder geschikt is voor:

- Bredere lijnbreedten: ondersteunt lager invoegverlies, cruciaal voor hoogfrequente prestaties.


- Lage circuitverliezen: ideaal voor toepassingen die een betrouwbare signaalintegriteit vereisen.


- Dielektrische constante uniformiteit: biedt een betere consistentie in vergelijking met traditionele niet-geweven glasvezelversterkte laminaat, waardoor optimale prestaties worden gewaarborgd in Er-gevoelige circuits.

PCB-opstapeling en bouwgegevens

Deze tweelagige stijve PCB heeft:

- Koperlaag 1: 35 μm
- Rogers CuClad 250 Core: 0,508 mm (20 mil)
- Koperlaag 2: 35 μm

De afmetingen van de nieuw verscheepte PCB zijn gespecificeerd als 23,97 mm x 30,09 mm, waardoor een tolerantie van ± 0,15 mm is toegestaan om een precieze pasvorm en compatibiliteit met verschillende toepassingen te garanderen.Een afgeronde plaat dikte van 0.6 mm wordt geleverd, wat een robuuste structuur biedt met behoud van een lichtgewicht profiel.

Voor de oppervlakteafwerking wordt ENIG (Electroless Nickel Immersion Gold) gebruikt, wat een uitstekende soldeerbaarheid en corrosiebestendigheid biedt.De bovenste zijdeplaat is in het wit gedrukt om de identificatie van de onderdelen duidelijk te maken., terwijl een levendige blauwe kleur wordt gebruikt voor het bovenste soldeermasker, dat zowel bescherming als esthetische aantrekkingskracht biedt.

Om kwaliteitsborging te garanderen, wordt vóór verzending een 100% elektrische test uitgevoerd om te garanderen dat elk PCB aan strenge prestatienormen voldoet.Deze kwaliteitsverbintenis is bedoeld om de betrouwbaarheid en functionaliteit in verschillende toepassingen te waarborgen..

Het kunstwerk wordt geleverd in het Gerber RS-274-X-formaat, zodat het compatibel is met industriestandaard fabricageprocessen.

Kwaliteitsborging

Deze PCB's zijn vervaardigd volgens IPC-klasse-2-normen en garanderen een matige betrouwbaarheid die geschikt is voor consumentenelektronica en daarbuiten.Deze toewijding aan kwaliteit zorgt ervoor dat u een product ontvangt dat voldoet aan de hoogste prestatiecriteria.

Typische toepassingen

De Rogers CuClad 250 PCB is perfect voor een verscheidenheid aan toepassingen, waaronder:

- Radars: hoogwaardige radarsystemen die nauwkeurigheid en betrouwbaarheid vereisen.
- Elektronische tegenmaatregelen: effectief voor geavanceerde defensie toepassingen.
- Microwavecomponenten: ideaal voor LNA's (Low Noise Amplifiers), filters, koppelers en andere microwave toepassingen.

Beschikbaarheid

Onze Rogers CuClad 250 PCB's zijn wereldwijd verkrijgbaar, klaar om aan uw specifieke projectbehoeften te voldoen.dit PCB is ontworpen om uitstekende prestaties te leveren.

Conclusies

Ontdek de voordelen van onze nieuw geleverde Rogers CuClad 250 PCB, ontworpen voor uitmuntendheid in hoogfrequente toepassingen.en strenge kwaliteitsnormenNeem vandaag nog contact met ons op voor vragen over dit PCB.
