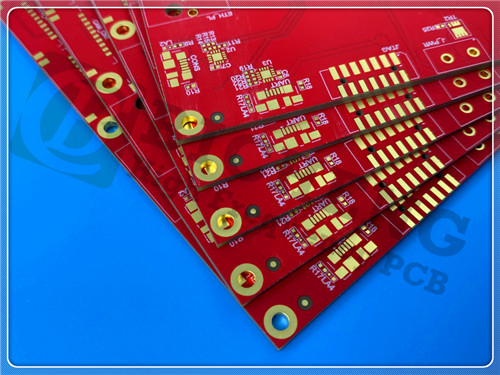

We presenteren onze nieuw verscheepte 12 lagen Printed Circuit Board (PCB), ontworpen voor superieure prestaties en betrouwbaarheid in veeleisende elektronische toepassingen.Deze geavanceerde PCB is gemaakt met hoogwaardige materialen en nauwgezette aandacht voor detail, waardoor het een ideale oplossing is voor een verscheidenheid aan industrieën, waaronder de automobielindustrie, telecommunicatie en gegevensopslag.
Uitzonderlijke specificaties
Dit 12-laagse PCB is met precisie en zorg geconstrueerd, met behulp van hoogwaardige materialen die de prestaties en betrouwbaarheid verbeteren.met een glazen overgangstemperatuur (Tg) van 170 °CHet soldeermasker, dat aan beide zijden wordt aangebracht, heeft een opvallende matrode afwerking, terwijl de bovenste laag een schone witte zijdeprint heeft voor een betere zichtbaarheid en branding.
De oppervlakte is ENIG (Electroless Nickel Immersion Gold) en zorgt voor een superieure soldeerbaarheid en weerstand tegen corrosie.15 mm x 76.6mm, dit pcb is ontworpen voor toepassingen met een hoge dichtheid. Het biedt plaats aan een minimale gaatengrootte van 0,2 mm, een lasmaskerdikte van 10um en een minimale dielektrische dikte van 100um.
Elektrische en mechanische specificaties
Belangrijkste elektrische specificaties zijn:
Minimale spoorlijnbreedte: 120 mm
Minimale afstand: 125 mm
Door gaten bekleed: aanwezig in alle lagen (L1-L12)
Blinde weg: niet van toepassing
De PCB heeft ook impedantiegekontroleerde differentiaalparen, die van cruciaal belang zijn voor het behoud van de signaalintegrititeit in hogesnelheidstoepassingen.
50 Ohm: bovenste laag (4 mil trace/gap)
90 Ohm: bovenste laag (5 mil trace/gap)
100 Ohm: bovenste laag (6 mil trace/gap)
Deze uitgebreide reeks specificaties maakt onze PCB geschikt voor een verscheidenheid aan veeleisende toepassingen.
Innovatieve opstapeling
De opstapelingsconfiguratie van dit PCB is zorgvuldig ontworpen om zowel de elektrische prestaties als het thermisch beheer te optimaliseren.Het creëren van een robuuste structuur die interferentie minimaliseert en tegelijkertijd de signaalverspreiding verbetert.
Samenstelling van de laag
De stapeling bestaat uit:
Koperlagen: strategisch geplaatst om een effectieve warmteafvoer te bieden.
Kernlagen FR-4 en IT-180: waarborgen van duurzaamheid en betrouwbaarheid op lange termijn.
Deze zorgvuldige laagvorming maximaliseert niet alleen de elektrische eigenschappen van het PCB, maar draagt ook bij aan de algehele integriteit ervan, waardoor het geschikt is voor complexe en hoge dichtheid ontwerpen.
Verbintenis tot kwaliteit en naleving
Deze PCB is geproduceerd in overeenstemming met de IPC-Klasse-2-normen en zorgt voor een matige betrouwbaarheid die geschikt is voor consumentenelektronica.een gemakkelijke integratie met standaardproductieprocessen.
Geavanceerd materiaal: IT-180ATC
Een belangrijk voordeel van onze 12-laag PCB is het gebruik van IT-180ATC, een hoogwaardige epoxy die bekend staat om zijn uitzonderlijke thermische eigenschappen.1 bij 10 GHz en een verdrijvingsfactor van 0.017, is dit materiaal ideaal voor hoogfrequente toepassingen.
Belangrijkste kenmerken van IT-180ATC
Thermische weerstand: T260 > 60 minuten, T288 > 20 minuten
Vermogen om te schillen: minimaal 8 lbs/inch
Coëfficiënt van thermische uitbreiding (CTE): gelijk aan koper (X-as: 11-13 ppm/°C, Y-as: 13-15 ppm/°C)
Laag Z-as CTE: 45 ppm/°C
Tg: hoger dan 175 °C
Lage vochtopname: 0,1%
Brandbaarheid: UL 94-V0
Deze eigenschappen maken IT-180ATC een uitstekende keuze voor pc's die een hoge thermische betrouwbaarheid en weerstand tegen omgevingsstressoren vereisen.
Veelzijdige toepassingen
Onze nieuwe 12-laag PCB is veelzijdig en aanpasbaar, waardoor het geschikt is voor een breed scala aan toepassingen, waaronder:
Autosystemen:Vooral in elektronische bedieningseenheden (ECU's) in de machinekamer die een hoge betrouwbaarheid vereisen.
Achtergrond:Ondersteuning van hoogdichte interconnecties voor servers en dataopslagoplossingen.
Telecommunicatie:Essentiële infrastructuur voor verschillende netwerktechnologieën, waardoor robuuste communicatiepaden worden gewaarborgd.
Conclusies
Dit 12-lagige PCB is een belangrijke vooruitgang in PCB-technologie, ontworpen om aan de eisen van moderne elektronica te voldoen.en veelzijdige toepassingen, dit PCB is klaar om een go-to-oplossing voor fabrikanten en ingenieurs gelijk te worden.
