Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Materiaal: | NT1 verpakking RT verpakking | Aantal lagen: | 2-laag |
---|---|---|---|
PCB-grootte: | 54 mm x 76 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 0.3 mm |
Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Zilver met onderdompeling |

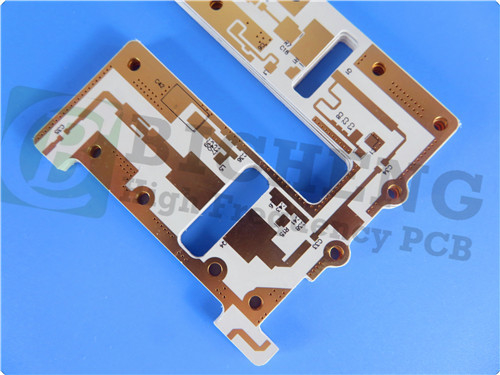

Markeren: | Dubbelzijdig RT-duroïde 6035HTC-PCB,10mil onderdompeling zilveren circuits PCB,NT1 gewassen |
Inleiding tot RT/Duroid 6035HTC
Rogers RT/Duroid 6035HTC is een hoogfrequente circuitmateriaal dat keramisch gevulde PTFE-composites combineert, waardoor het een uitzonderlijke keuze is voor RF- en microgolftoepassingen met een hoog vermogen.Dit laminaat heeft een thermische geleidbaarheid van bijna 2.4 keer groter dan bij standaard RT/Duroid 6000-producten, waardoor een uitstekende thermische stabiliteit op lange termijn wordt gewaarborgd wanneer deze wordt gecombineerd met koperen folie (zowel ED als reverse-behandeld).Rogers' geavanceerd vulsysteem verbetert de boorbaarheid, waardoor de boorkosten aanzienlijk worden verlaagd ten opzichte van traditionele laminaten met een hoge thermische geleidbaarheid die gebruikmaken van aluminiumfillers.
Belangrijkste kenmerken
Dielectrische constante (DK): 3,5 ± 0,05 bij 10 GHz/23°C.
Dissipatiefactor: 0,0013 bij 10 GHz/23°C.
Thermische coëfficiënt van dielectrische constante: -66 ppm/°C.
Vochtopname: 0,06%
Thermische geleidbaarheid: 1,44 W/m/K bij 80°C.
Coëfficiënt van thermische uitbreiding (CTE): 19 ppm/°C in zowel de X- als de Y-as, 39 ppm/°C in de Z-as.
Deze kenmerken zorgen ervoor dat RT/Duroid 6035HTC PCB voldoet aan de strenge eisen van moderne elektronica en een stabiel platform biedt voor hoogfrequente toepassingen.
Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode |
Dielectrische constante,εProces | 3.50±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
Dielectrische constante,ε Ontwerp | 3.6 | Z. | 8 GHz - 40 GHz | Differentiële faselengte methode | |
Dissipatiefactor | 0.0013 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Thermische coëfficiënt ε | - 66 | Z. | ppm/°C | -50 °C tot 150 °C | mod IPC-TM-650, 2.5.5.5 |
Volumeweerstand | 108 | MΩ.cm | Een | IPC-TM-650, 2.5.17.1 | |
Oppervlakteweerstand | 108 | MΩ | Een | IPC-TM-650, 2.5.17.1 | |
Dimensionale stabiliteit | -0,11 -0.08 | CMD MD | mm/m (mil/inch) | 0.030" 1 oz EDC-folie Dikte na etsen '+ E4/105 | IPC-TM-650 2.4.39A |
Tensielmodule | 329 244 | MD CMD | KPSI | 40 uur @23°C/50RH | ASTM D638 |
Moessure Absorptie | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Coëfficiënt van thermische uitbreiding (-50 °C tot 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
Warmtegeleidbaarheid | 1.44 | W/m/k | 80°C | ASTM C518 | |
Dichtheid | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
Koperen schil sterkte | 7.9 | Plie | 20 sec. @ 288 °C | IPC-TM-650 2.4.8 | |
Ontvlambaarheid | V-0 | UL 94 | |||
Loodvrij proces compatibel | - Ja, dat klopt. |
Waarom RT/Duroid 6035HTC kiezen?
Uitstekend thermisch beheer:De hoge thermische geleidbaarheid zorgt voor een superieure warmteafvoer, wat resulteert in koelere bedrijfstemperaturen voor toepassingen met een hoog vermogen.Dit vertaalt zich in een grotere betrouwbaarheid en levensduur van elektronische componenten..
Impressive dielectrische prestaties:Met een lage dissipatiefactor minimaliseert RT/Duroid 6035HTC het invoegverlies, waardoor de signalen zelfs bij verhoogde frequenties sterk en helder blijven.
Langdurige stabiliteit:De combinatie van uitstekende thermische en elektrische eigenschappen garandeert dat dit PCB zijn prestaties in de loop van de tijd behoudt, zelfs onder veeleisende omstandigheden.
PCB-constructiedetails
Dit 2-lagig stijf PCB met een specifieke stapel: koperlaag 1 op 35 μm, een RT/Duroid 6035HTC-kern van 0,254 mm (10 mil) en koperlaag 2 ook op 35 μm.Gedetailleerde bouwspecificaties omvatten afmetingen van het bord van 54 mm x 76 mm (± 0.15 mm), een minimaal spoor/ruimte van 4/4 mil, en een minimale gatgrootte van 0,2 mm. De uiteindelijke plaat is 0,3 mm dik, met een afgewerkte kopergewicht van 1 oz (1,4 mil) voor de buitenste lagen.Het PCB wordt ook strikt getest., met 100% elektrische testen voorafgaand aan de verzending.
Kunstwerken en normen
Dit PCB wordt geleverd met Gerber RS-274-X-afbeeldingen en voldoet aan IPC-Klasse-2-normen, waardoor hoge kwaliteit en betrouwbaarheid tijdens het hele productieproces worden gewaarborgd.
Wereldwijde beschikbaarheid
Het RT/Duroid 6035HTC-PCB is wereldwijd verkrijgbaar, waardoor het toegankelijk is voor ingenieurs en fabrikanten in verschillende sectoren, waardoor hun ontwerpmogelijkheden worden verbeterd.
PCB materiaal: | PTFE-composites met keramische vullen |
Aanduiding: | NT1vervaardiging |
Dielectrische constante: | 3.50±0.05 |
Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
De dikte van het laminaat: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
PCB-grootte: | ≤ 400 mm x 500 mm |
Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz. |
Typische toepassingen
De veelzijdigheid en betrouwbaarheid van RT/Duroid 6035HTC maken het ideaal voor een reeks toepassingen, waaronder:
Hoogvermogende RF- en microgolfversterkers: essentieel voor effectieve signaalversterking in communicatiesystemen.
Versterkers en koppelers: bieden stabiele prestaties in veeleisende RF-omgevingen.
Filters en combinatoren: een effectief signaalbeheer in complexe circuits mogelijk maken.
Stromverdelers: het vergemakkelijken van een betrouwbare signaalverdeling in RF-toepassingen.
Conclusies
De RT/Duroid 6035HTC PCB is een transformatieve oplossing voor hoogfrequente en krachtige toepassingen.RT-communicatie RT-communicatie RT-communicatie RT-communicatie RT-communicatie RT-communicatie RT-communicatie, zodat uw ontwerpen betrouwbaar en efficiënt zijn.
